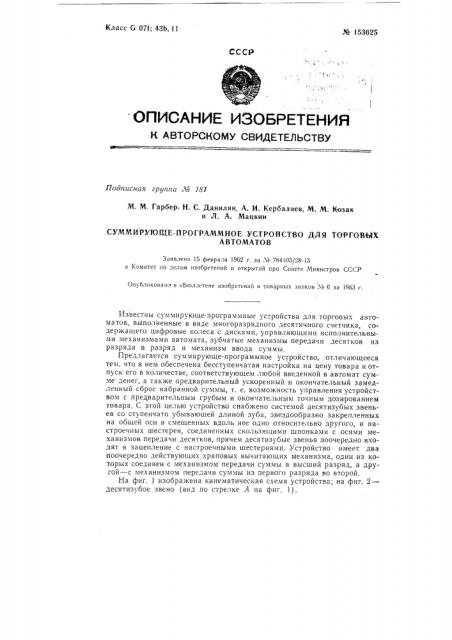

Класс 6 О71; 43b, 11 № 153625

СССР

ОПИ«САНИК ИЗОБРЕтКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лв 181

М. М. 1 арбер Н. С. Данилян, А. И. Кербалиев, М. М. Козак и Л. А. Мацкин

СУММИРУЮЩЕ-ПРОГРАММНОЕ УСТРОЙСТВО ДАЯ ТОРГОВЫХ

АВТОМАТОВ

Заявлено 15 февраля 1962 г. за ¹ 76410%8-13 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликован< в «Бюллетене изобретений и товарных знаков ¹ 6 за 1963 г.

Известны суммирующе-программные устройства для торговых автоматов, выполненные в виде многоразрядного десятичного счетчика, содержащего цифровые колеса с дисками, управляющими исполнительными механизмами автомата, зубчатые механизмы передачи десятков из разряда в разряд и механизм ввода суммы.

Предлагается суммирующе-программное устройство, отличающееся тем, что в нем обеспечена бесступенчатая настройка на цену товара и отпуск его в количестве, соответствующем любой введенной в автомат сумме денег, а также предварительный ускоренный и окончательный замедленный сброс набранной суммы, т. е. возможность управления устройством с предварительным грубым и окончательным точным дозированием товара, С этой целью устройство снабжено системой десятизубых звеньев со ступенчато убывающей длиной зуба, звездообразно закрепленных на общей оси и смещенных вдоль нее одно относительно другого, и настроечных шестерен, соединенных скользящими шпонками с осями механизмов передачи десятков, причем десятизубые звенья поочередно входят в зацепление с настроечными шестернями. Устройство имеет два поочередно действующих.храповых вычитающих механизма, один из которых соединен с механизмом передачи суммы в высший разряд, а другой — с механизмом передачи суммы из первого разряда во второй.

На фиг, 1 изображена кинематическая схема устройства; на фиг. 2— десятизубое звено (вид по стрелке А на фиг. 1).

¹ 153б25

Устройство состоит из следующих основных узлов: ввода суммы, настройки цены товара, суммирующей системы, вычитающей системы (системы ввода исполнения), суммирования и показа суммы денег, введенHblx в устройство, Узел ввода суммы состоит из электромагнита 1 с храповым приспособлением 2 и оси 8, на которой звездообразно жестко закреплены и смещены вдоль нее одно относительно другого на 90 десятизубые звенья 4.

Ось 8 через зубчатую передачу соединена с храповиком приспособления

2 и узлом суммирования и показа суммы денег, который представляет собой счетчик 5, сбрасывающий показания по окончании рабочего цикла задание — исполнение. Каждое звено 4 выполнено в виде неполной широкозубой шесгерни со ступенчато убывающей длиной зуба (зубчатогосектора). Длина зубьев уменьшается равномерно на определенный шаг, в результате чего на различных участках сектора получается разное число зубьев — от 0 до 10.

Узел настройки цены товара представляет собой систему настроечных шестерен 6, которые соединены скользящими шпонками с осями 7 механизмов передачи десятков, С настроечными шестернями б поочередно входят в зацепление звенья 4, Положение настроечной шестерни относительно десятизубого звена определяется ценой продаваемого товара.

Узел суммирующей системы представляет собой многоразрядный .leсятичный счетчик, например четырехразрядный, с параллельным вводом цифр от 0 до 9. Счетчик имеет цифровые колеса с дисками 8, снабженными кулачками 9 и 10, которые при задании вращаются в одну сторону, а при исполнении возвращаются в исходное положение; кула чки 9 и 10 управляют контактами, предназначенными для сигнализации о возврате системы в нулевое положение, причем один из контактов служит для IIQдачи пре варительного, а другой — окончательного сигнала.

Узел вычитающей системы состоит из двух поочередно действующих храповых вычитающпх механизмов, включающих в себя два электромагнита 11 и 12 и два храповых приспособления 18 и 14; один храповой вычитяющий механизм соединен зубчатой передачей с механизмом передачи суммы в высший разряд, а другой — с механизмом передачи суммы из первого разряда во второй, Электромагнит 1, получив электрические импульсы, преобразованные в соответствии с достоинством опущенных в торговый автомат монет, начинает вращать храповик приспособления 2 и связанную с ним ось 8вместе с десятизубыми звеньями 4. Посредством звеньев 4, сцепляющихся с настроечными шестернями б, дается задание в разряды узла суммирующей системы. Если, например, полный оборот оси Я соответствует заданию количества товара на 5 коп., то за каждьш ее ооорот в разряды вводится количество товара на 5 коп. В зависимости от цены товара количество его, соответствую(цее сумме 5 кон., определяется положением настроечных шестерен относительно звеньев 4. По окончании задания начинается отпуск товара, при этом на электромагниты 11 и 12 поступают иAlпульсы исполнения, число которых пропорционально количеству отпускаемого товара, Наличие двух электромагнитов 11 и 12 в узле вычитающей системы позволяет, в случае необходимости, выдавать последнюю часть заданного количества товара с малой скоростью с келью более точного его измерения. например при выдаче жидкого продукта производить дросселирование конца выдачи и своевременное отсечение струи жидкого продукта.

В качестве десятизубых звеньев могут быть использованы цевочные колеса.

Предмет изоорстения

¹ 153625

1. Суммирующе-программное устройство для торговых автоматов, выполненное в виде многоразрядного десятичного с1етчика содержаще ц фр Вые 1 0.1еса с диск; л: I, управ. IEIIQIIIII. . !;I испо.iilIITeльны н1 мех11низмами автомата, зуочатые:.:Сханизмы переда IH де Eiòêîâ пз разряда в

)азп1 1 и разря,i и механизм ввода суммы, о т л и . а 1о щ е е с я тем, что, с целью обеспечения бесступенчатой его настройки на цен тозара и отпмска товара в количестве, соответствующем любой введенной в ап-.омат сумме денег, опо снабжено системой десятпзубых звеньев со ступенчато убывающей длиной зуба, звездоооразно закрепленных на общей осп и см<щенных вдоль Се одно относительно другого, и настроечны" шестерен, соединенных скользя1цнми пц1онкамп с осями механизмов передачи Ieсятков, причем десятизубые звенья поочсред1го входят в зацепление с настроечными шестернями.

2,У" стройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью предварительного ускоренного и окончательного замел,1енного сброса набранной суммы, оно снаожено двумя поочередно действующими храповымп вычита1ощими механизмами, один из которых соединен с механизмом иередачи суммы в высший разряд, а д1мтой — с механизмом перед;lчи суммы из первого разряда во второй.
