Акустический дефектоскоп

Акустический дефектоскоп

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю. Целью изобретения является повышение надежности работы акустического дефектоскопа за счет осуществления проверки работоспособности блока обработки сигналов после контроля каждого объекта из контролируемого потока объектов. Для этого по командам синхронизатора на вход блока обработки сигналов последовательно подают переменные электрические сигналы с частотами, соответствующими второй и первой модам колебаний эталонного объекта, имитирующие акустические сигналы в отсутствии контролируемых объектов. По показаниям индикатора на выходе дефектоскопа судят о его исправности. 1 ил.

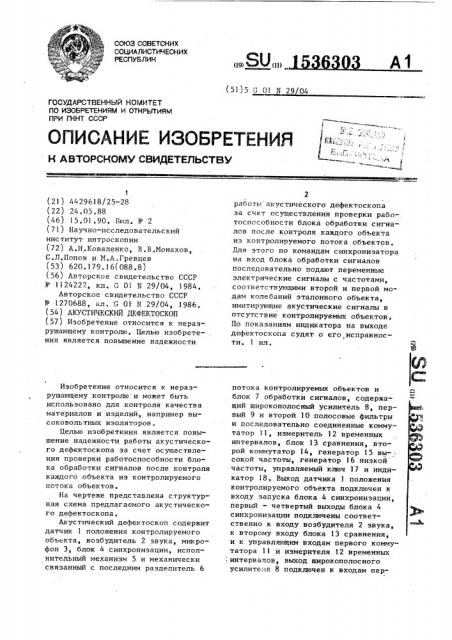

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (19) (11) (51)5 0 01 Н 29 04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21 ) 4429618/25-28 (22) 24,05.88 (46) 15.01.90. Бюл. Н - 2 (71) Научно-исследовательский институт интроскопии (72) А.Н.Коваленко, В,В.Монахов, С.Л.Попов и M.À.Ãðåâöåâ (53) 620.179.16(088.8) (56) Авторское свидетельство СССР

У 1124222, кл. G 01 И 29/04, 1984.

Авторское свидетельство СССР

М 1270688, кл. 0 01 Н 29/04, 1986 ° (54) АКУСТИЧЕСКИЙ ДЕФЕКТОСКОП (57) Изобретение относится к неразрушающему контролю. Целью изобрете- . ния является повышение надежности

Изобретение относится к неразрушающему контролю и может быть использовано для контроля качества материалов и изделий, например высоковольтных изоляторов, Целью изобретения является повышение надежности работы акустического дефектоскопа за счет осуществления проверки работоспособности блока обработки сигналов после контроля каждого объекта из контролируемого потока объектов.

На чертеже представлена структурная схема предлагаемого акустического дефектоскопа.

Акустический дефектоскоп содержит датчик 1 положения контролируемого объекта, возбудитель 2 звука, микрофон 3, блок 4 синхронизации, исполнительный механизм 5 и механически связанный с последним разделитель 6

2 работы акустического дефектоскопа за счет осуществления проверки работоспособности блока обработки сигналов после контроля каждого объекта иэ контролируемого потока объектов.

Для этого по командам синхронизатора на вход блока обработки сигналов послецовательно подают переменные электрические сигналы с частотами, соответствующими второй и первой модам колебаний эталонного объекта, имитирующие акустические сигналы в отсутствие контролируемых объектов.

По показаниям индикатора на выходе дефектоскопа судят о его,исправности. 1 ил. потока контролируемых объектов и . блок 7 обработки сигналов, содержащий широкополосный усилитель 8, первый 9 и второй 10 полосовые фильтры и последовательно соединенные коммутатор 11, измеритель 12 временных интервалов, блок 13 сравнения, второй коммутатор 14 генератор 15 вы- сокой частоты, генератор 16 низкой частоты, управляемый ключ 17 и индикатор 18. Выход датчика 1 положения контролируемого объекта подключен к входу запуска блока 4 синхронизации, первый — четвертый выходы блока 4 синхронизации подключены соответственно к входу возбудителя 2 звука, к второму входу блока 13 сравнения, и к управляющим входам первого коммутатора 11 и измерителя 12 временных

:интервалов, выход широкополосного усилителя 8 подключен к входам пер1536303

9 H BTopot o 1 О It0JT0coBbtx фильтров, выходы которых подключены соотетстBpHH0 к первому и второму вхоам коммутатора 11, первый -. третий информационные входы второго коммутатора 14 подключены соответственно к выходам микрофона 3, генератора 15 высокой частоты и генератора

l6 низкой частоты, управляющий вход второт о коммутатора 14 подключен к пятому выходу с блока 4 синхронизации, а выход подключен к входу широкополосного усилителя 8, инд>ормационный вход управляемого кляча 17 подключен к выходу блока 13 сравнения, управляющий вход подключен к ! ,шестому выходу блока 4 синхрониэа! Э ции а первый и второй выходы подключены к входам соответственно ис.полнительного механизма 5 и индика тора 18.

На чертеже также показаны контролируемый объект 19. Генератор 15 высокой частоты и генератор 16 низкой частоты настроены соответственно на вторую и первую моды колебаний эталонного объекта.

Акустический дефектоскоп работает следующим образом.

Конвейер ориентированной подачи (на чертеже не показан) подает контролируемый объект 19 в зону контроля, Когда передний край контролируемого объекта 19 окажется напротив датчика 1 положения, последний срабатывает.. Сигнал с выхода датчика 1 положения поступает на вход запуска блока 4 синхронизации, после чего с первого выхода последнего. подается сигнал на возбудитель

2 звука, который производит удар по контролируемому объекту 19.

Через DpoMe)Kóòîê времени, равный сумме длительностей ударного воздействия и установления свободных колебаний изделия, на управляющий вход второго коммутатора 14 подается с четвертого выхода блока 4 синхронизации сигнал, по которому выход микрофона 3 подключается к входу широкополосного усилителя 8. С его выхода усиленный сигнал поступает на входы полосовых фильтров 9 и 10, настроенных соответственно на вторую и первую моды собственных колебаний эталонного объекта.

С третьего и четвертого выходов блока 4 синхронизации подаются сиг10

20 налы на управляющие входы первого коммутатора ll и измерителя 12 временных интервалов соответственно, и выделенные первьм полосовым фильтром 9 колебания, соответствующие второй моде, поступают через коммутатор 11 на измеритель 12 временных интервалов, который измеряет длительность заданного числа колебаний, после чего с второго выхода блока 4 синхронизации подается сигнал на блок 13 сравнения, который сравнивает полученный результат с длительностью такого же числа колебаний эталонного объекта.

Затем с блока 4 синхронизации подаются сигналы на коммутатор 11 и измеритель 1 2 временных интервалов, и выделенные полосовым фильтром

10 колебания, соответствующие первой моде, поступают через коммутатор 11 на измеритель 12 временных интервалов, где происходит измерение дли, тельности заданного числа колебаний, после чего с второго выхода блока 4 синхронизации поступает сигнал на вход блока 13 сравнения, который сравнивает полученный результат с длительностью такого же числа колебаний эталонного объекта.

После этого с второго выхода блока 4 синхронизации поступает сигнал на управляющий вход блока 13 сравнения, по которому с его выхода

35 на управляемый ключ 17 поступает сигнал о результате контроля (наличии или отсутствии брака). Затем на последний поступает сигнал с шестого выхода блока 4 синхронизации, и в случае брака с управляемого ключа 17 подается сигнал на исполнительный механизм 5„ перемещающий разделитель 6 в положение, при котором контролируемый объект 19 направляется в группу отбракованных объектов.

После режима контроля следует режим диагностики блока 7 обработки сигналов дефектоскопа, С пятого выхода блока 4 синхронизации поступает сигнал на вход коммутатора 14, подключающий генератор 15 высокой частоты к широкополосному усилителю

8, с выхода которого усиленный сигнал подается на полосовые фильтры 9

55 и 10. Одновременно с сигналом на коммутатор 14 с третьего выхода блока 4

1 синхронизации подается сигнал на вход коммутатора 11, который про5 15 пускает сигнал с полосового фильтра

9 на измеритель 12 временных интервалов ° Затем с четвертого выхода блока

4 синхронизации подается сигнал на вход измерителя 12 временных интервалов, который измеряет длительность заданного числа колебаний, после чего с второго выхода блока 4 синхронизации поступает сигнал на блок

13 сравнения, который сравнивает полученный результат с длительностью такого же числа колебаний эталонного объекта.

После этого с пятого и третьего выходов блока 4 синхронизации поступают сигналы на входы коммутаторов 14 и 11 соответственно и сигнал с генератора 16 низкой частоты подается через коммутатор 14 на широкополосный усилитель 8 и далее на полосовые фильтры 9 и 10, - с полосового фильтра 10 через коммутатор 8 на измеритель 12 временных интервалов. Затем с четвертого выхода блока 4 синхронизации поступает .сигнал на измеритель 1 2 временных интервалов, который измеряет длительность заданного числа колебаний, после чего с второго выхода блока 4 синхронизации поступает сигнал на блок

13 сравнения, который сравнивает полученный результат с длительностью такого же числа колебаний эталонного объекта, и сигнал о результате проверки работоспособности блока 7 обработки сигналов подается на управляемый ключ 17. Затем с шестого выхода блока 4 синхронизации поступает сигнал на управляемый ключ 17, который подключает выход блока 13 сравнения к индикатору 18, сигнализирующему об исправности блока 7 обработки сигналов. После этого блок 4 синхронизации переходит в режим ожидания сигнала от датчика 1 положения при появлении следующего контролируемого изделия.

Таким образом, предлагаемый акус тический дефектоскоп.по сравнению с прототипом имеет повышенную надежность контроля, так как после контроля каждого объекта осуществляется проверка работоспособности блока 7 обработки сигналов, что позволяет

36303

55 своевременно произвести его замену или ремонт, исключает попадание качественных изделий в брак.

@ î р м у л а и з о б р е т е н и я

Акустический дефектоскоп, содержащий датчик положения контролируемого об" екта, возбудитель звука. микрофон, блок синхронизации, исполнительный механизм, механически связанный с последним разделитель потока контролируемых объектов и блок обработки сигналов, содержащий широкополосный усилитель, первый и второй полосовые фильтры, и последовательно соединенные коммутатор, измеритель временных интервалов и блок сравнения, выход датчика положения контролируемого объекта подключен к входу запуска блока синхронизации, первый, второй, третий и четвертый выходы блока синхронизации подключены соответственно к входу возбудителя звука, к второму входу блока сравнения, к управляющим входам первого коммутатора и измерителя временных интервалов, выход широкополосного усилителя подключен к входам первого и второго полосовых фильтров, выходы которых подключены соответственно к первому и второму входам коммутатора, о т л и ч а ю— шийся тем, что, с целью повышения надежности, блок обработки сигналов снабжен вторым коммутатором, генератором высокой частоты, генератором низкой частоты, управляемым ключом и индикатором, первый, второй и третий информационные входы второго коммутатора подключены соответственно к выходам микрофона, генератора высокой частоты и генераторы низкой частоты, управляющий вход второго коммутатора подключен к пятому выходу блока синхронизации, а выход подключен к входу широкополосного усилителя, информационный вход управляемого ключа подключен к выходу блока сравнения, управляющий вход подключен к шестому выходу блока синхронизации, а первый и второй выходы подключены к входам соответственно исполнительного механизма и индикатора.
