Способ определения морозостойкости текстильных материалов

Способ определения морозостойкости текстильных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике для исследования свойств текстильных материалов и может быть использовано для определения их стойкости к низким температурам. С целью повышения точности определения путем приближения условий испытаний к эксплуатационным образец подвергают 3-5-кратному замораживанию - оттаиванию при ограничении увеличения толщины образца при замораживании путем приложения постоянной сжимающей нагрузки 0,005-0,02 Н/мм<SP POS="POST">2</SP>. Морозостойкость определяют путем сравнения результатов измерения удлинения образца при приложении растягивающего усилия, равного 10-25% от разрывной нагрузки, после прекращения изменения размеров образца до и после замораживания. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ.

РЕСПУБЛИК (19) ИШ) 1 53 1 1

А1

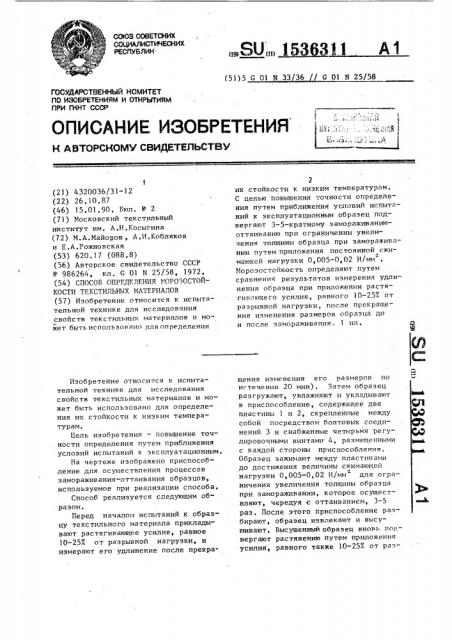

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4320036/31-12 (22) 26,10,87 (46) 15 ° 01 ° 90. Бюл, № 2 (71) Московский текстильный институт им, А.Н,Косыгина (72) M.À.Màéoðoâ, А,И.Кобляков и Е,А.Рожновская (53) 620.17 (088,8) (56) Авторское свидетельство СССР

¹ 986264, кл. G 01 N 25/58, 1972. (54) СПОСОБ ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ ТЕКСТИЛЬНЫХ MATEPHAËÎÂ (57) Изобретение относится к испытательной технике для исследования свойств текстильных материалов в может быть использовано для определения

Изобретение относится к испытательной технике для исследования свойств текстильных материалов и может быть использовано для определения их стойкости к низким температурам, Цель изобретения — повышение точности определения путем приближения условий испытаний к эксплуатационным.

На чертеже изображено приспособление для осуществления процессов замораживания-оттаивания образцов, используемое при реализации способа.

Способ реализуется следующим образом.

Перед началом испытаний к образцу текстильного материала прикладывают растягивающее усилие, равное

10-25% от разрывной нагрузки, и измеряют его удлинение после прекра" (51)5 С 01 N 33 36 / G 01 N 25/58

2 их стойкости к низким температурам.

С целью повьппения точности определения путем приближения условий испытаний к эксплуатационным образец подвергают 3-5-кратному замораживаниюоттаиванию при ограничении увеличения тола ины образца при замораживании путем приложения постоянной сжит маюшей нагрузки 0,005-0,02 Н/мм

Морозостойкость определяют путем сравнения результатов измерения удлинения образца при приложении растягивающего усилия, равного 10-25% от разрывной нагрузки,, после прекращения изменения размеров образца до и после замораживания. 1 ил. щения изменения его размеров по истечении 20 мин). Затем образец разгружают, увлажняют и укладывают в приспособление, содержащее две пластины 1 и 2, скрепленные между собой посредством болтовых соединений 3 и снабженные четырьмя регулировочными винтами 4, размещенными с каждой стороны приспособления..

Образец зажимают между пластинами до достижения величины сжимающей нагрузками 0,005-0,02 Н/MM для огра—

2 ничения увеличения толщины образца при замораживании, которое осуществляют, чередуя с оттаиванием, 3 — 5 раз, После этого приспособление разбирают, образец извлекают и высушивают. Высушенный образец вновь подвергают растяжению путем приложения усилия, равного также 10-25% от раэl5363ll

>нной нагрузки, и измеряют его удлинение после окончания изменения размеров образца (через 20 мин).

Морозостойкость определак>т по

Формуле

К - — — — — 1001 ж1

L» q- L м

LÍñõ

1 где L „ — удлинение, измеренное до замораживания, мм;

L — удлинение, измеренное после 3-5-кратного замораживания, мм.

20

Составитель Г.Новикова

Редактор М,Циткина Техред M.Õoäàíè÷ Корректор С.Черни

Заказ 106 тираж 509 Подписное

ВНИИПИ Государственного комитета по изобретениям и открыт>>ям при Е11 1 ГССР

113035, Москва, Ж-35, Раушская наб., д. 4! 5

Производственно-издательский комбинат Патент", r. Ужгорол, у t. Гагарияа, 101

Испытания показали, что осуществление процессов замораживания-оттаивания при ограничении изменения толщины образца путем приложения сжимающей нагрузки в указанных пределах. позволяет получить результаты, коррелирующие с результатами, полу( ченными при испытании материалов, извлеченных из дорожных покрытий после их эксплуатации в течение ., 4 лет, Формула и з о б р е т е н и я

Способ определения мороэостойкости текстильных материалов, заключающийся в измерении удлинения образца при приложении растягивающего усилия до и после его замораживания и оценке морозостойкости по результатам сравнения значений удлинений, отличающийся тем, что, с целью повышения точности определения путем приближения условий испытаний к эксплуатационным, перед замораживанием образец увлажняют и подвергают воздействию постоянной сжимающей нагрузки 0,0050,02 Н/мм для ограничения увеличе— ъ ния,толщины образца при испытаниях> замораживание осуществляют многократно с последующим оттаиванием, а удлинение измеряют при приложении растягивающего усилия, равного 1025Х от разрывной нагрузки, после прекращения изменения размеров образца,
