Способ регистрации остаточной намагниченности постоянных магнитов в неполностью замкнутой магнитной системе

Способ регистрации остаточной намагниченности постоянных магнитов в неполностью замкнутой магнитной системе

Иллюстрации

Показать все

Реферат



Изобретение относится к технике магнитных измерений и может быть использовано для исследования свойств и производственного контроля постоянных магнитов. Цель изобретения - повышение точности способа - достигается путем исключения методической погрешности при фиксации момента достижения состояния остаточной намагниченности. Устройство, реализующее способ, содержит неполностью замкнутую магнитную систему 1, в рабочем зазоре которой устанавливается испытуемый постоянный магнит 2. У полюса магнита 2 размещен преобразователь 3 намагниченности, подключенный ко входу блока 4 выборки-хранения, подключенного ко входу регистрирующего прибора 5, ко второму входу которого подключен триггер 6. Устройство также содержит нуль-орган 7, преобразователь 8, регулируемый источник 9 тока, намагничивающие обмотки 10. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5!) 5 Г Ol R 33/12

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

r1O ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4096969/24-21 (22) 15,05.86 (46) 15.01,90. Г>юл. ¹ 2 (71) Львовский политехнический институт им, Ленинского комсомола (72) А,И.И!егедин и В.В.Мудрицкий (53) 621 ° 317.44 (088,8) (56) Авторское свидетельство СССР

¹ 761965, кл ° G 01 R 33/12, 1978.

Андриевский F..À. Измерение параме-. тров постоянных магнитов. Киев: Тех- . ника, с.37-41. (54) ГПОСОБ РЕГИСТРАЦИИ ОГТАТОЧНОЙ

НАМАГНИЧЕННОСТИ ПОСТОЯННЫХ МАП1ИТОВ

В НЕПОЛНОСТЬЮ ЗАМКНУТОЙ МАГНИТНОЙ

СИСТЕМЕ (57) Изобретение относится к технике магнитных измерений и может быть использовано для исследования свойств (lg)SU(Ill 1.%3363

2 и производственного контроля постоянных магнитов. Цель изобретения повышение точности способа — достигается путем исключения методической погрешности при фиксации момента достижения состояния остаточной намагниченности, Устройство, реализующее способ, содержит неполностью замкнутую магнитную систему 1, в рабочем зазоре которой устанавливается испытуемый постоянный магнит 2. У полюса магнита 2 размещен преобразователь 3 намагниченности, подключенный к входу блока 4 выборки-хранения„ подключенного к входу регистрирующего прибора 5, к второму входу которого подключен триггер 6. Устройство также содержит нуль-орган 7, преобразователь 8, регулируемый источник 9 тока, намагничиваюп ие оомотки 10. 1 ил.

1536330

Изобретение касается магнитных измерений и может быть использовано для исследования свойств и производственного контроля постояно>ж магнитов.

Пель изобретения — повьппение точности способа за счет исключения методической погрешности при фиксации момента достижения состояния

10 остаточной намагниченности.

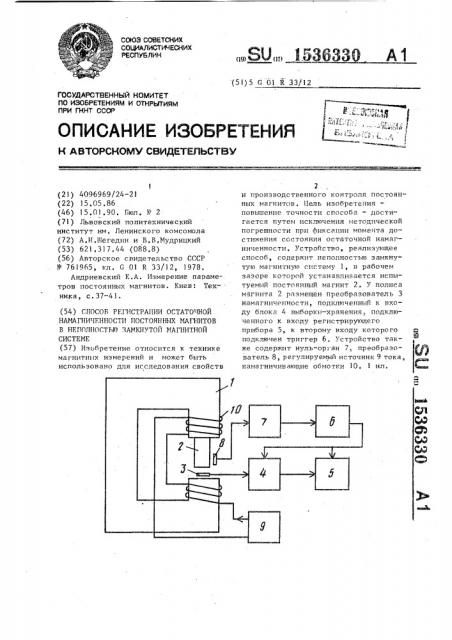

На чертеже изображено устройство для реализации способа.

Устройство содержит неполностью замкнутую магнитную систему 1 ° в ра бочем зазоре которой устанавливается испытуемый постоянный магнит 2. У торца (полюса ) магнита 2 размещен. преобразователь 3 намагниченности, подключенный к входу блока 4 выборки- 20 хранения, выход которого подключен к входу регистрирующего прибора 5.

Вход управления блока 4 соединен с входом запуска регистрирующего прибора 5 и подключен к выходу счетного триггера 6. Вход триггера 6 подключен к выходу нуль-органа 7, вход которого подключен к преобразователю 8 найряженности магнитного поля, размещенному на боковой поверхности испытуемого постоянного магнита 2 между его полюсом и нейтральным сечением. Регулируемый источник 9 тока подключен к намагничивающим обмоткам 10.

Способ осуществляется следующим образом.

Испытуемый постоянный магнит 2 намагничивают до насьпцения, после чего плавно уменьшают выходной ток источника 9, При равенстве. нулю выходного напряжения преобразователь

8 на выходе нуль-органа 7 устанавливается высокий уровень выходного напряжения, который переключает триггер 6. Выходное напряжение триггера

6 переводит блок 4 в режим хранения сигнала, который в этот момент был измерен преобразователем 3, а регистрирующий прибор 5 — в режим ре50 гистрации. При дальнейшем уменьшении тока регулируемого источника 9 тока и последующем его реверсировании в момент когда напряженность магнитного поля приложенного к испытуемому

55 постоянному магниту 2, достигает значения его коэрцитивной силы по намагниченности, выходное напряжение преобразователя 8, равное нулю, переключает триггер 6 в состояние с низ-. ким уровнем выходного напряжения.

Низкий уровень выходного напряжения триггера 6 переключает блок 4 в режим слежения за выходным напряжением преобразователя 3, а регистрирующий прибор 5 — в режим подготовки к следующей регистрации, При дальнейшем увеличении тока источника 9 до значения, достаточного для намагничивания испытуемого магнита 2 до насыщения в обратной полярности, и последующем уменьшении тока источника 9 тока до нуля, устройство выполнит регистрацию остаточной намагниченности испытуемого постоянного магнита 2 для его намагниченности в обратном направлении. Последовательность выполнения операций функциональными элементами устройства при этом аналогична.

Способ основан наследующем, Внутри намагниченного постоянного магнита 2, находящегося в неполностью замкнутой магнитной цепи, соотношение между В, М и Н представляется векторным выражением

В = Р,(й + Н,), где  — вектор магнитной индукции внутри испытуемого постоянного магнита 2;

à — вектор намагниченности постоянного магнита 2;

Н; — вектор напряженности магнитного поля, приложенного к материалу испытуемого постоянного магнита 2, Величины Н и их направления в

1 каждой точке объема постоянного магнита 2 зависят от магнитного напряжения между его полюсами и определяют величины и направления векторов напряженности потока рассеивания на его боковой поверхности, Если магнитное напряжение между полюсами постоянного магнита 2 совпадает по направлению с намагниченностью испытуемого постоянного магнита 2 — pI о поток рассеивания замыкается через магнитопровод магнитной системы 1, если противоположно — поток рассеивания постоянного магнита замыкается

"на себя", В режиме уменьшающегося намагничивающего поля (после насьпцения испытуемого постоянного магнита 2) в рабочем объеме магнитной системы l проходит перераспределение магнитСоставитель С,Шумилишская

Редактор И.Келемеш Техред М.Ходанич Корректор И.Кучерявая

Заказ 106 Тираж 553 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 415

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

5 153 ного напряжения. Когда магнитодви" жущая сила магнитной системы 1 компенсирует падение магнитного напряжения, создаваемого потоком намагни— ченности постоянного магнита 2 во внешней цепи, магнитное напряжение между полюсами постоянного магнита

2 равно нулю, что эквивалентно . наличию замкнутой магнитной цепи.

При этом постоянный магнит 2 находится в состоянии остаточной намагниченности, а его поток рассеивания отсутствует. Следовательно, состояние остаточной намагниченности постоянного магнита 2 определяется по отсутствию его потока рассеивания, который в других его состояниях (в йеполностью замкнутой магнитной системе) присутствует.

Предлагаемый способ позволяет повысить точность измерения остаточной намагниченности постоянных магнитов за счет однозначного определе- ния состояния остаточной намагниченности. Кроме того, простота способа

6330 6 позволяет автоматически регистрировать момент достижения состояния намагниченности и ее значение.

Ф о р м у л а изобретения

Способ регистрации остаточной намагниченности постоянных магнитов в неполностью замкнутой магнитной системе, включающий воздействие на постоянный магнит насыщающим внешним магнитным полем, последующее уменьшение напряженности внешнего магнитного поля и регистрацию намагниченности постоянного магнита, о т— л и ч а ю щ я и с я тем, что, с целью повышения точности, контролируют составляющую потока рассеяния постоянного магнита, нормальную к

2 боковой поверхности его полюса, а регистрацию намагниченности постоянного магнита производят в момент равенства нулю составляющей потока рассеяния постоянного магнита, нор25 мальной к боковой поверхности его полюса.
