Реферат



Изобретение относится к электронной технике. Целью изобретения является повышение эксплуатационной надежности. Устройство содержит корпус 1, держатель 2 и контактные элементы 4, выполненные в виде пары упругих пластин, рабочие участки которых отогнуты навстречу друг другу. Пластины скреплены изоляционными вкладышами 6, установленными с возможностью поворота на осях. Привод, выполненный в виде реечно-зубчатой передачи, преобразует поворот вала 9 в возвратно-поступательное перемещение в противоположных рамок 11. В рамках 11 выполнены два ряда отверстий 12 под опорные части контактов. При установке микросхемы 3 на держатель 2 выводы 5 располагаются в зазоре между контактными элементами 4. Рамки 11 сдвигаются навстречу, поворачивая вкладыши 6 с контактами. В конце поворота контактные элементы 4 сдвигаются и сходятся к условной линии, зажимая выводы микросхем, что позволяет снизить усталостные напряжения, а следовательно увеличить долговечность устройства. 2 ил.

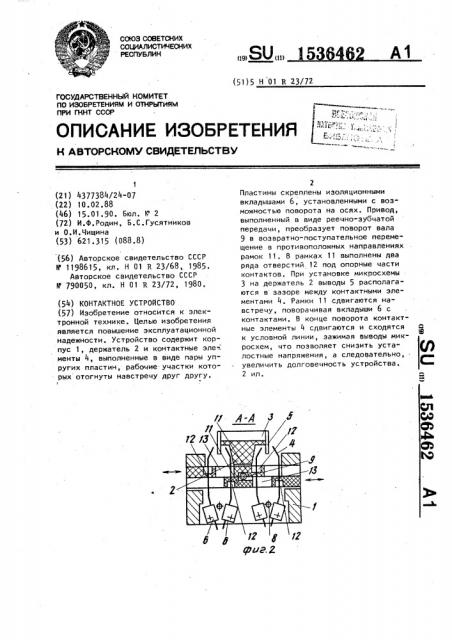

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 5 Н 01 R 23/72

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

4l f

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 (21) 4377384/24-07 (22) 10.02.88 (46) 15.01.90. Бюл. Р 2 (72) И.Ф.Родин, Б.С.Гусятников и О.И.Чищина (53) 621.315 (088.8) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (56) Авторское свидетельство СССР и 1198615, кл. Н 01 R 23/68, 1985.

Авторское свидетельство СССР

И 790050, кл. H Ol R 23/72, 1980. (54) КОНТАКТНОЕ УСТРОЙСТВО (57) Изобретение относится к электронной технике. Целью изобретения является повышение эксплуатационной надежности. Устройство содержит корпус l, держатель 2 и контактные эле-. . менты 4, выполненные в виде пары упругих пластин, рабочие участки которых отогнуты навстречу друг другу.

Пластины скреплены изоляционными вкладышами 6, установленными с возможностью поворота на осях, Привод, выполненный в виде реечно-зубчатой передачи, преобразует поворот вала

9 в возвратно-поступательное перемещение в противоположных направлениях рамок 11. В рамках 11 выполнены два ряда отверстий 12 под опорные части контактов. При установке микросхемы

3 на держатель 2 выводы 5 располагаются в зазоре между контактными эле" ментами 4. Рамки 11 сдвигаются навстречу, поворачивая вкладыши 6 с контактами. В конце поворота контактные элементы 4 сдвигаются и сходятся к условной линии, зажимая выводы мик" росхем, что позволяет снизить усталостные напряжения, а следовательно, . увеличить долговечность устройства.

2 ил.

1536462

ЗО

Изобретение относится к электронной технике, а именно к контактным устройствам и предназначено для использования в контрольно-измеритель5 ной аппаратуре для подключения выводов преимущественно интегральных микросхем к блокам задания режимов и контроля параметров.

Цель изобретения - повышение экс, плуатационной надежности путем повы(шения долговечности срока службы. ! На фиг. 1 представлено контактное устройство, вид сбоку; на фиг. 2, разрез А-A на фиг..1. !5

Контактное устройство содержит корпус 1 из электроизоляционного материала, направляющий элемент-держатель 2 микросхемы 3, контактные элементы 4. Каждый из контактных элемен- 20 тов. 4 выполнен в виде пары упругих металлических пластин, рабочие участ;ки которых отогнуты навстречу друг .,другу и в замкнутом состоянии обра: зуют условную линию контактирования 25 с выводами 5 микросхем 3, вдоль их боковых сторон, Нижние опорные плоскости соответствующих контактных пластин жестко скреплены с помощью изоляционных вкладышей 6. Каждый вкладыш 6 установлен с возможностью, качательного движения на продольных осях 7. Для ограничения движения вкладышей 6 с контактными элементами, 4 в корпусе имеются упоры G.

Контактные элементы 4 имеют при .вод, выполненный в виде реечно-зубчатой передачи, преобразующий пово ротт вала 9, на концах которого на ходятся шестерни 10, в овзвратно 40 . поступательное перемещение в проти-. воположных направлениях двух рамок

11, расположенных в средней части корпуса и имеющих с двух сторон по две зубчатые рейки, находящиеся в 45 зацеплении с шестернями 10.

В каждой рамке 11 выполнены два ряда отверстий 12 под опорные части контактов и окно 13. В каждом вкладыше 6 установлены контактные элементы с отогнутыми в одном направлении рабочими частями.

Контактное устройство работает следующим образом.

В исходном состоянии контактные элементы 4 не испытывают никаких нагрузок. При этом рамки 11 находятся в разведенном состоянии за счет поворота валика 9 с шестернями 10 против часовой стрелки. Контролируемая микросхема 3 устанавливается на держатель 2 таким образом, чтобы выводы

5 были в зазоре между контактными элементами 4.

Поворотом валика 9 по часовой стрелке за счет зубчато-реечной передачи рамки 11 сдвигаются навстречу, заставляя поворачиваться на осях 7 вкладыши 6 с контактами 4 до упоров

8. После того, как блоки контактов 6 перестают поворачиваться на оси 7 из-за упора 8, контактные пластины

4 продолжают сдвигаться за счет упругих свойств материала. Парные пластины контактных элементов сходятся к условной линии контактирования, зажимая выводы 5 микросхемы 3.

Таким образом, за счет использования подвижных вкладышей контактными элементами и привода в виде двух рамок удается снизить величину устапостного напряжения в пластинах контактных элементов. За счет разгрузки контактных элементов в исходном состоянии и уменьшения усталостных напряжений контактных элементов увеличивается их цикл нагружений. Это обеспечивает повыыение долговечности контактного устройства.

Формула изобретения

Контактное устройство, преимущественно для подключения интегральных микросхем, содержащее держатель микросхемы, корпус с двумя рядами контактных элементов, выполненных в виде упругих пластин с опорными плос" костями и отгонутыми в сторону контактирования рабочими участками, и привод, расположенный с возможностью возвратно-поступательного перемещения относительно держателя, при этом контактные элементы расположены в диэлектрических вкладышах, а привод взаимодействует с опорными плоскостями контактных элементов, о т л и ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности путем повышения долговечности срока службы, корпус снабжен валом, на концах которого находятся шестерни, и упорами, диэлектрические вкладыши установлены шарнирно относительно корпуса, упоры расположены между диэлектрическими вкладышами каждого ряда контактных элементов, привод

Составитель В. Бербасов

Техред М.Дидык Корректор M.Максимишинец

Редактор И.Касарда

Заказ 113 Тираж 404 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, R-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,101 г

153646 выполнен в виде двух рамок, перемещающихся в противоположных направлениях, в каждой рамке выполнены два ряда отверстий и окно, в каждом вкладыше установлены контактные элементы с отогнутыми в одном направлении рабочими частями, рамки снабжены

2 6 зубчатыми рейками, расположенными с возможностью взаимодействия с шестернями вала, при этом опорные части одинаково отогнутых контактных элементов расположены в отверстиях рамок, а противоположно отогнутыхв окнах рамок.
