Способ контроля допустимого времени опережения синхронизатора

Способ контроля допустимого времени опережения синхронизатора

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и предназначено для автоматического контроля допустимого времени опережения синхронизатора. Цель изобретения - упрощение способа. В момент срабатывания синхронизатора формируют два прямоугольных импульса разной длительности, причем длительность первого из них соответствует минимально допустимой величине времени опережения синхронизатора, а длительность второго - максимально допустимой величине времени опережения синхронизатора

в момент возникновения нулевого сдвига фаз между напряжениями, подведенными к входам синхронизатора, формируют единичный импульс, и, если его передний фронт совпадает с моментом времени, характеризующимся наличием первого и второго прямоугольных импульсов, то время опережения синхронизатора мало, если с моментом времени, характеризующимся наличием только второго прямоугольного импульса, то время опережения синхронизатора в норме, если с моментом времени, характеризующимся отсутствием прямоугольных импульсов, то время опережения синхронизатора велико. 1 ил.

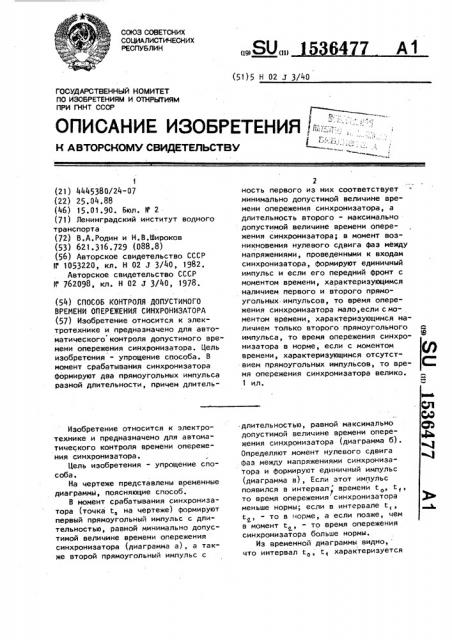

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

64 7 А1 (19) (Ш (51) 5 H 02 J 3/40

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -,- .

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4445380/24-07 (22) 25.04.88 (46) 15.01 90. Бюл. И 2 (71) Ленинградский институт водного транспорта (72) В.А.Родин и Н.ВЛироков (53) 621 ° 316.729 (088,8) (56) Авторское свидетельство СССР

tv" 1053220, кл. H 02 J 3/40, 1982.

Авторское свидетельство СССР

Р" 762098, кл. Н 02 J 3/40, 1978. (54) СПОСОБ КОНТРОЛЯ ДОПЬСТИИОГО

ВРЕМЕНИ ОПЕРЕЖЕНИЯ СИНХРОНИЗАТОРА (57) Изобретение относится к электротехнике и предназначено для автоматического контроля допустимого времени опережения синхронизатора. Цель изобретения - упрощение способа. В момент срабатывания синхронизатора формируют два прямоугольных импульса разной длительности, причем длительИзобретение относится к электротехнике и предназначено для автоматического контроля времени опережения синхронизатора.

Цель изобретения - упрощение способа.

На чертеже представлены временные диаграммы, поясняющие способ.

В момент срабатывания синхронизатора (точка t на чертеже) формируют первый прямоугольный импульс с длительностью, равной минимально допус тимой величине времени опережения синхронизатора (диаграмма а), а также второй прямоугольный импульс с

2 ность первого из них соответствует минимально допустимой величине времени опережения синхронизатора, а длительность второго - максимально допустимой величине времени опережения синхронизатора; в момент возникновения нулевого сдвига фаз между напряжениями, проведенными к входам синхронизатора, формируют единичный импульс и если его передний фронт с моментом времени, характеризующимся наличием первого и второго прямоугольных- импульсов, то время опережения синхронизатора мало, если смоментом времени, характеризующимся наличием только второго прямоугольного импульса, то время опережения синхронизатора в норме, если с моментом времени, характеризующимся отсутствием прямоугольных импульсов, то время опережения синхронизатора велико.

1 ил. длительностью, равной максимально допустимой величине времени опережения синхронизатора (диаграмма б).

Определяют момент нулевого сдвига фаз между напряжениями синхронизатора и формируют единичный импульс (диаграмма в), Если этот импульс появился в интервал времени tо, ) то время опережения синхронизатора меньше нормы; если в интервале t,, - то в норме а если позже, чем э У в момент t - то время опережения

Я Э синхронизатора больше нормы.

Из временной диаграммы видно, что интервал с, t< характеризуешься

1536477

Формула и э о б р е т е н и я

\ / ,Способ контроля допустимого времени опережения синхронизатора путем определения момента срабатывания синхронизатора и момента возникновения нулевого сдвига фаз между напряжениями, подведенными к входам синхрониэато-

Составитель К.фотина

Редактор И.Касарда Техред М.Ходанич Корректор H.Кучерявая

Ю ° 4 — . Заказ 114 Тираж 409 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

II 11

Производственно-издательский комбинат Патент, r.Óæãîðîä, ул. Гагарина,301 наличием первого и второго прямоугольных импульсов, интервал t, е,наличием только второго прямоугольного импульса, а если с момента срабатывания синхронизатора прошло больше времени, чем интервал t, и то в этом случае в момент совпадения фаэ напряжений сети и синхронизируемого генератора не будет ни одного прямоугольного импульса. ра„ отличающийся тем, что, с целью упрощения, в момент срабатывания синхронизатора формируют два прямоугольных импульса разной длительности, причем длительность первого иэ них соответствует минимально допустимой величине времени опережения синхронизатора, а длитель-

10 ность второго - максимально допустимой величине времени опережения синхронизатора, в момент возникновения нулевого сдвига фаз между напряжениями, подведенными к входам синхронизатора, Формируют единичный импульс, и в случае, если единичный импульс сформирован в течение существования только второго прямоугольного импульса, фиксируют допустимое время опережения.
