Способ включения возбужденного генератора на параллельную работу с сетью

Способ включения возбужденного генератора на параллельную работу с сетью

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Цель изобретения - повышение надежности работы генератора и сети при большой нестабильности времени включения выключателя и сокращение времени синхронизации. С момента синхронизации измеряют длительность изменения угла δ между напряжениями генератора и сети от 180° до 0°. Если она меньше заданной величины, выбирают время воздействия на подгонку частоты, подаваемого после каждого совпадения фаз напряжений, в обратной зависимости от измеренной длительности. Если она больше заданной величины, воздействие на подгонку частоты подают до момента перемены знака скорости изменения угла δ, и подают импульс на включение выключателя генератора при достижении δ=0. 1 ил.

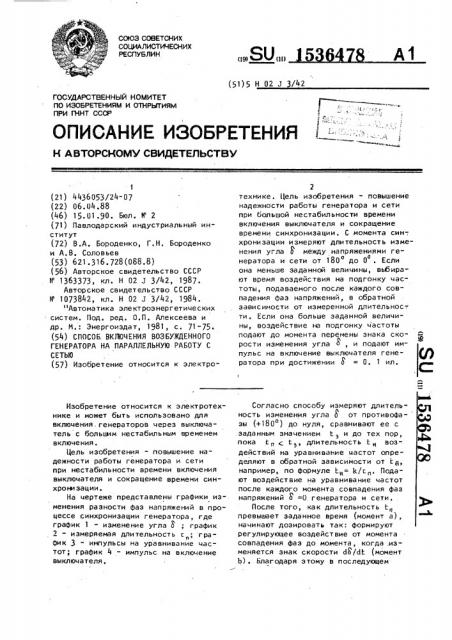

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН д1 (19) (И) (51) 5 Н 02 3 3/42

Г

Л

) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4436053/24 07 (22) 06. 04.88 (46) 15.01.90. Бюл. )) 2 (71) Павлодарский индустриальный институт (72) В.А. Бороденко, Г.Н ° Бороденко и А.В. Соловьев (53) 621.316.728(088.8) (56) Авторское свидетельство СССР

)) 1363373, кл. Н 02 J 3/42, 1987 °

Авторское свидетельство СССР

O 1073842, кл. Н 02 3 3/42, )984.

"Автоматика электроэнергетических систем. Под. ред. О,П, Алексеева и др. M. Энергоиздат, 1981, с. 71-75. (54) СПОСОБ, ВКЛЮЧЕНИЯ ВОЗБУЖДЕННОГО

ГЕНЕРАТОРА НА ПАРАЛЛЕЛЬНУЮ РАБОТУ С

СЕТЬЮ (57) Изобретение относится к электроИзобретение относится к электротехнике и может быть использовано для включения, генераторов через выключатель с большим нестабильным временем включения.

Цель изобретения - повышение надежности работы генератора и сети при нестабильности времени включения выключателя и сокращение времени синхронизации.

На чертеже представлены графики изменения разности фаз напряжений в процессе синхронизации генератора, где график 1 - изменение угла 3 ; график

2 - измеряемая длительность с„; график 3 - импульсы на уравнивание частот; график 4 — импульс на включение выключателя.

2 технике. Цель изобретения - повышение надежности работы генератора и сети при большой нестабильности времени включения выключателя и сокращение времени синхронизации. С момента син-, хронизации измеряют длительность изменения угла 0 между напряжениями генератора и сети от 180 до 0 . Если

0 О она меньше заданной величины, выбирают время воздействия на подгонку частоты, подаваемого после каждого совпадения фаз напряжений, в обратной зависимости от измеренной длительнос-. ти. Если она больше заданной величины, воздействие на подгонку частоты подают до момента перемены знака скорости изменения угла 0, и подают импульс на включение выключателя генератора при достижении 8 = О. 1 ил.

Согласно способу измеряют длительность изменения угла 8 от противофазы (+180 ) до нуля, сравнивают ее с заданным значением и до тех пор, пока t„ t>, длительность t „воздействий на уравнивание частот определяют в обратной зависимости от ся, например, по формуле t„= k/ñ„. Подают воздействие на уравнивание частот после каждого момента совпадения фаэ напряжений 5 =0 генератора и сети, После того, как длительность превышает заданное время (момент а), начинают дозировать так: формируют регулирующее воздействие от момента совпадения фаз до момента, когда .изменяется знак скорости д8/дс (момент

b). Благодаря этому в последующем

1536478 угол b не выходит из допустимой зоны вблизи S =0 и одновременно выполня тся условия точной синхронизации

8=-, .О, f = f . При совпадении фаз напряжений подается импульс на включеиие выключателя.

Формула и эобр ет ения

Составитель К. Фотина

Техред N,Õîäàíè÷ Корректор И. Кучерявая

Редактор И. Касарда

Заказ 114 Тираж 410 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Способ включения возбужденного генератора на параллельную работу с сетью, согласно которому после каждого момента совпадения фаз напряжений генератора и сети подают дозированное по;длительности воздействие на уравнивание частот, контролируют допустиь ость для включения разности частот наПряжений и подают импульс на включение в момент, когда выполняются условия точной синхронизации, о т л 1 ч а ю ц и и с я тем, что, с целью повышения надежности работы генератора и сети при нестабильности времени включения выключателя и сокрацения времени синхронизации, дополнительно измеряют длительность измене5 ния угла между напряжениями генератора и сети от момента противофазы до момента совпадения фаз, контролируют знак скорости изменения угла и до того момента, пока указанная длительность не превышает заданной величины, длительность упомянутого воздействия на уравнивание частот устанавливают в обратной зависимости от измеренной длительности, а после того, как указанная длительность упомянутого воздействия превысит заданную величину, длительность упомянутого воздействия на уравнивание частот ограничивают по факту перемены знака скорости изменения угла, а в качестве момента выполнения условий точной синхронизации используют момент совпадения фаз напряжений генератора и сети.
