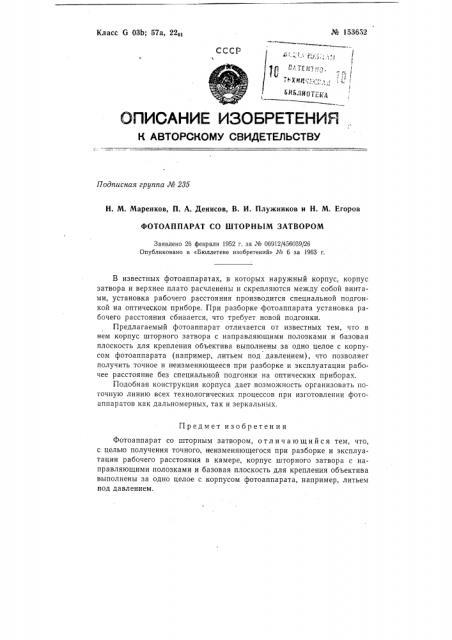

№ 153652
Класс G 03b; 57а, 22«
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа JH 235
Н. М. Маренков, П. А. Денисов, В. И. Плужников и Н. М. Егоров
ФОТОАППАРАТ СО ШТОРНЪ|М ЗАТВОРОМ
Заявлено 26 февраля 1952 г. за № 06912 456039/26
Опубликовано в «Бюллетене изобретений» № 6 за 1963 г.
В известных фотоаппаратах, в которых наружный корпус, корпус затвора и верхнее плато расчленены и скрепляются между собой винтами, установка рабочего расстояния производится специальной подгонкой на оптическом приборе. При разборке фотоаппарата установка рабочего расстояния сбивается, что требует новой подгонки.
Предлагаемый фотоаппарат отличается от известных тем, что в нем корпус шторного затвора с направляющими полозками и базовая плоскость для крепления объектива выполнены за одно целое с корпусом фотоаппарата (например, литьем под давлением), что позволяет получить точное и неизменяющееся при разборке и эксплуатации рабо-. чее расстояние без специальной подгонки на оптических приборах.
Подобная конструкция корпуса дает возможность организовать поточную линию всех технологических процессов при изготовлении фотоаппаратов как дальномерных, так и зеркальных.
Предмет изобретения
Фотоаппарат со шторным затвором, отл и ч а ю щи и ся тем, что, с целью получения точного, неизменяющегося при разборке и эксплуатации рабочего расстояния в камере, корпус шторного затвора с направляющими полозками и базовая плоскость для крепления объектива выполнены за одно целое с корпусом фотоаппарата, например, литьем под давлением.
