Реферат



Класс F 05d; 59а, 14

F 05d; 59а, 19 № 153657

СССР! ю(1 "1(1 1 r44rt TF:Чтнп 1

71 .«ьр,:г -1;.,;

6И1; 1801 Ei«f

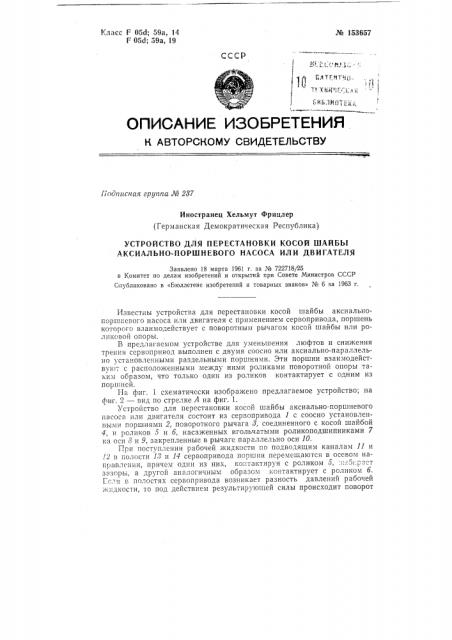

ОДИОАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11одписная группа № 287

Иностранец Хельмут Фрицлер (Германская Демократическая Республика) УСТРОЙСТВО ДЛЯ ПЕРЕСТАНОВКИ КОСОЙ ШАЙБЫ

АКСИАЛЬНО-ПОРШНЕВОГО НАСОСА ИЛИ ДВИГАТЕЛЯ

Заявлено 18 марта 1961 г. за № 722718125 в Комитет по делам изобретений и открытий при Совете Министров СССР

Спуоликовано в «Бюллетене изобретений и товарных знаков» № 6 за 1963 г.

Известны устройства для перестановки косой шайбы аксиальнопорианевого насоса или двигателя с применением сервопривода, поршень которого взаимодействует с поворотным рычагом косой шайбы или роликовой опоры.

В предлагаемом устройстве для уменьшения люфтов и снижения трения сервопривод выполнен с двумя соосно или аксиально-параллельно установленными раздельными поршнями. Эти поршни взаимодействую-. с расположенными между ними роликами поворотной опоры таким образом, что только один из роликов контактирует с одним из поршней.

На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 — вид по стрелке А на фиг. 1.

Устройство для перестановки косой шайбы аксиально-поршневого насоса или двигателя состоит из сервопривода 1 с соосно установленными поршнями 2, поворотного рычага 8, соединенного с косой шайбой

4, и роликов 5 и б, насаженных игольчатыми роликоподшипниками 7 на оси 8 и 9, закрепленные в рычаге параллельно оси 10.

Г1ри поступлении рабочей жидкости по подводящим каналам 11 и

12 в голости 13 и 14 сервопривода поршни перемещаются в осевом направ "c HHH, причем один из них, ко;пактируя с роликом 5, зь бкрзст зазоры, а другой аналогичным образом контактирует с роликом б.

Гс,-и в полостях сервопривода возникает разность давлений рабочей жидкости, то под действием результирующей силы происходит поворот № 153б57 рычага и шайбы относительно оси. В результате взаимодействия шайбы с плунжерами 15 изменяется производительность насоса.

Предлагаемое устройство улучшает характеристики насосов и гидродвигателей и упрощает их эксплуатацию.

Предмет изобретения

Устройство для перестановки косой шайбы аксиально-поршневого насоса или двигателя с применением сервопривода, поршень которого взаимодействуег с поворотным рычагом косой шайбы или роликовой опоры, о т л и ч а ю щ е е с я тем, что, с целью уменьшения люфтов и снижения трения, в нем сервопривод выполнен с двумя соосно или аксиально-параллельно установленными поршнями, взаимодействующими с расположенными между ними роликами поворотной опоры так, что только один из роликов имеет контакт с одним из поршней. и г д

З IZ

Фиг,,t

Фог. 2

Составитель Ю. Буянов

Редактор П. Ф. Старцева Техред А.А, Камышникова Корректор И. А. Шнынева

Г1одп к пеи. 5/VII — 63 г. Формат бум. 70 1081/16 Объем 0,18 изд. л.

Зак. 170б/5 Тира>к 1125 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.
