¹ 15367, 1.Класс 11е, 28

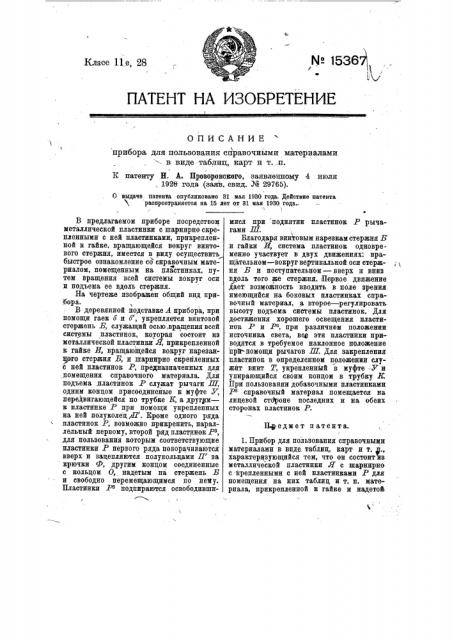

ПАТЕНТ НА ИЗОБРЕТЕНИЕ !

ОПИСАНИЕ

1 прибора для пользования справочными материалами

-. в виде. таблиц, карт и т..п.

К патенту Н. А. Прозоровского, заявленному 4 июля, 1928 года (заяв. свид. № 29765).

О выдаче патента опубликовано 31 мая 1930 года. Действие патента распространнетсн на 15 лет от 81 ман 1980 года.

Предмет и атента

В предлагаемом приборе посредством металлической пластинки с шарнирно скрепленными с ней пластинками, прикрепленной к гайке, вращающейся вокруг винтового стержня, имеется в риду осуществить быстрое ознакомление со справочным материалом, помещенным на пластинках, путем вращения всей системы вокруг оси и подъема ее вдохь стержня.

На чертеже изображен общий вид прибора.

В деревянной подставке А прибора, при помощи гаек о и о, укрепляется винтовой стержень Б, служащий осью, вращения всей системы пластинок, которая состоит из металлической пластинки Я, прикрепленной к гайке Ж вращающейся вокруг нарезанного стержня Б, и шарнирно скрепленных с ней пластинок Р, предназначенных для помещения справочного материала. Для подъема лластинок .Р служат рычаги Ш, одним концом присоединейые к муфте ", передвигающейся по трубке К, а другим— к пластинке Р при помощи укрепленных на ней полуколец,гП . Кроме одного ряда пластинок Р, возможно прикрепить, параллельный первому, второй ряд пластинок Р, для пользования которым соответствующие пластинки P первого ряда поворачиваются вверх и зацепляются полукольцами .П за крючки Ф, другим концом соединенные с кольцом О, надетым на стержень Б и свободно перемещающимся по нему.

Пластинки .Р подпираются освободивши/ мися при поднятии пластинок P рычагами Ш.

Благодаря винтовым нарезкам стержня Б и гайки И, система пластинок одновременно участвует в двух движениях: вращательном — вокруг вертикальной оси стержня Б и поступательном — вверх и вниз вдоль того же стержня. Первое движение дает возможность вводить в поле зрения имеющийся на боковых пластинках справочный материал, а второе — регулировать высоту подъема системы пластинок. Для достижения хорошего освещения пластинок .Р и Р, при различном положении источника света, всв эти пластинки приводятся в требуемое наклонное положение прй-помощи рычагов Ш. Для закрепления пластийок в определенном положении служит винт Т, укрепленный в муфте -К и упирающийся своим концом в трубку K

При пользовании добавочными пластинками справочный материал помещается на лицевой стороне последних и as обеих сторонах пластинок Р.

1. Прибор для пользования справочными материалами в виде таблиц, карт и т.,р., характеризующийся тем, что он состоитЪзметаллической пластинки Ы с шарнирно с крепленными с ней пластинками Р для помещения на них таблиц и т. и. материала, прикрепленной к гайке и надетой на винтовой стержень Б с целью повора.чивания, поднимания и опускания всей системы при работе, а для установки пластинок Р под надлежащим углом служат

-рычаги Ш, соединенные с муфтой У; передвижной по трубке К.

2. Форма выполнения прибора, укаван ного в п. 1, характеризующаяся применением добавочных пластинок Р, соединенных крючками Ф с кольцом О, передвигаемым по винту Б с целью поднятия и опускания их при работе.
