Устройство для подачи шпуль к вшибателю автомата смены шпуль на ткацком станке

Устройство для подачи шпуль к вшибателю автомата смены шпуль на ткацком станке

Иллюстрации

Показать все

Реферат

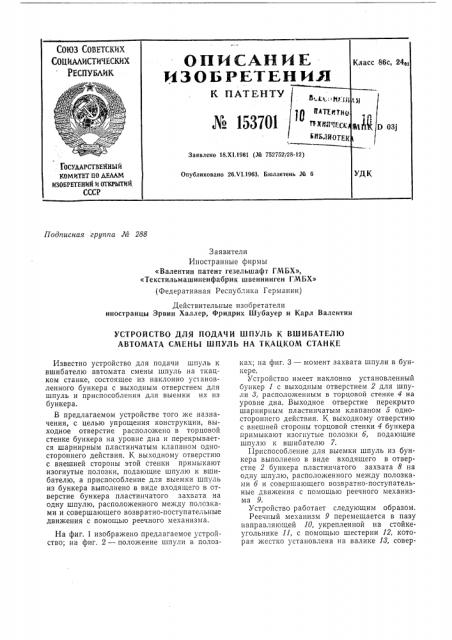

СОЮЗ СОВЕТСКИХ

Cou, cTwECmx

РеспублиК

OIINCA.Í И

ИЗОБРЕТЕН

86с, 2461

go 1Ц7Щ

Заявлено 18.Х1.1961 (М 752752/2 ГОСУДАРСТВЕННЫЙ

КОМИТЕТ ПО Ж6ЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Сса

Опубликовано 26.Ч1.1963 Бюллете

Подписная группа М 288

Заявители

Иностранные фирмы

«Валентин патент гезельшафт ГМБХ», «Текстильмашиненфабрик швеннинген ГМБХ» (Федеративная Республика Германии) Действительные изобретатели иностранцы Эрвин Халлер, Фридрих Шубауер и Карл Валентин

УСТРОЙСТВО ДЛЯ ПОДАЧИ ШПУЛЬ К ВШИБАТЕЛЮ

АВТОМАТА СМЕНЫ ШПУЛЬ НА ТКАЦКОМ СТАНКЕ

Известно устройство для подачи шпуль к вшибателю автомата смены шпуль на ткацком станке, состоящее из наклонно установленного бункера с выходным отверстием для шпуль и приспособления для выемки их из бункера.

В предлагаемом устройстве того же назначения, с целью упрощения конструкции, выходное отверстие расположено в торцовой стенке бункера на уровне дна и перекрывается шарнирным пластинчатым клапаном одностороннего действия. К выходному отверстию с внешней стороны этой стенки примыкают изогнутые полозки, подающие шпулю к вшибателю, а приспособление для выемки шпуль из бункера выполнено в виде входящего в отверстие бункера пластинчатого захвата на одну шпулю, расположенного между полозками и совершающего возвратно-поступательные движения с помощью реечного механизма.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — положение шпули в полозках; на фиг. 3 — момент захвата шпули в бункере.

Устройство имеет наклонно установленный бункер 1 с выходным отверстием 2 для шпули 8, расположенным в торцовой стенке 4 на уровне дна. Выходное отверстие перекрыто шарнирным пластинчатым клапаном б одностороннего действия. К выходному отверстию с внешней стороны торцовой стенки 4 бункера примыкают изогнутые полозки б, подающие шпулю к вшибателю 7.

Приспособление для выемки шпуль из бункера выполнено в виде входящего в отверстие 2 бункера пластинчатого захвата 8 на одну шпулю, расположенного между полозками б и совершающего возвратно-поступательные движения с помощью реечного механизма 9.

Устройство работает следующим образом.

Реечный механизм 9 перемещается в пазу направляющей 10, укрепленной на стойкеугольнике 11, с помощью шестерни 12, которая жестко установлена на валике 18, совер№ 153701 шающем посредством приводного узла (па чертеже не показан) реверсивные движения.

Вместе с реечным механизмом 9 перемещается пластинчатый захват 8, передний конец которого выполнен в виде сферической площадки 14, для приема шпули, поддерживаемой сверху козырьком 15.

При каждом движении реечного механизма 9 вправо пластинчатый захват 8 входит в бункер, захватывает шпулю и выводит ее в изогнутые полозки. Двигаясь в обрагном направлении, захват 8 оставляет шпулю в из=гнутых полозках б, имеющих такую форму изгиба, при которой шпуля под действием своего веса перемещается до упора 1б и становится под вшибатель 7 автомата смены шпуль па ткацком станке (действие которого изьестно}.

При движении реечного механизма 9 вправо цикл работы устройства повторяется в том же порядке.

Предмет изобретения

Устройство для подачи шпуль к вшибателю автомата смены шпуль на ткацком станке, включающее наклонно установленный бункер с выходным отверстием для шпуль и приспособление для выемки шпуль из бункера, отл и ч а ю щ е е с я тем, что, с целью упрошения конструкции, выходное отверстие для шпуль расположено в торцовой стенке бункера на уровне дна и перекрывается шарнирным пластинчатым клапаном одностороннего действия, к выходному отверстию с внешней стороны торцовой стенки бункера примыкают изогнутые полозки, подающие шпулю к вшибателю, а приспособление для выемки шпуль из бункера выполнено в виде входящего в отверстие бункера пластинчатого захвата на одну шпулю, расположенного между полозками и совершающего возвратно-поступательные движения с помощью реечного механизма. фиг. 1
