Пульсатор доильного стакана
Иллюстрации
Показать всеРеферат
Изобретение относится к сельскому хозяйству. Цель изобретения - повышение эффективности отсоса. Пульсатор доильного стакана содержит эластичный корпус 1, вдоль которого размещены пьезоэлектрические резонаторы 2, имеющие наружний и внутренний ободы из электропроводящих материалов с соответствующими высоким и низким модулями упругости. Каждый резонатор наружним ободом и последовательно между собой внутренним ободом связаны с источником питания 8. Высокие жесткостные характеристики наружного обода позволяют создать более эффективное поле радиальных перемещений, под действием которого происходит обжатие корпуса 1, а следовательно, и соска. При размыкании цепи резонатора исчезают упругие деформации и он приобретает исходное состояние. 4 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛ ИСТИЧЕСНИХ
РЕСПУБЛИН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ дыму
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР (21) 4393422/30-15 (22) 18.03.88 (46) 23,01.90. Бюл, Ь 3 (71) Ереванский политехнический институт им, К.Маркса (72) С.N,Дургарьян (53) 637,125(088.8) (56) Патент США 4604969, кл. А 01 J 5/04, 1986.
SU, 15 190 А1 (51) 5 А 01 J 5/10
2 (54) ПУЛЬСАТОР ДОИЛЬНОГО СТАКАНА (57) Изобретение относится к сельскому хозяйству, Цель изобретения повышение эффективности отсоса. Пульсатор доильного стакана содержит эластичный корпус 1, вдоль которого размещены пьезоэлектрические резонаторы 2, имеющие наружний и внутренний ободы из электропроводящих мате153 7190 риалов с соответствующими высоким и низким модулями упругости. Каждый резонатор наружним ободом и последо" вательно между собой внутренним обо дом связаны с источником питания 8, Высокие жесткостные характеристики :наружного обода позволяют создать
Изобретение относится к сельскому хозяйству, в частности к пульсаторам доильного стакана, Цель изобретения — повышение эфФективности отсоса.

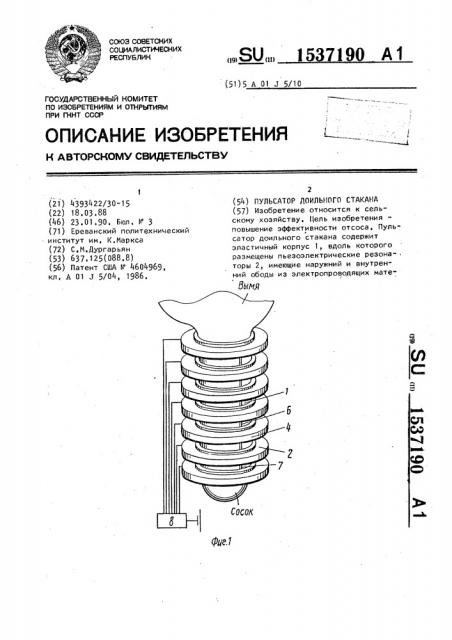

На Фиг.1 представлен пульсатор,,общий вид; на фиг,2 — пьезоэлектри ческий резонатор и разрез А-А; на фиг.3 — высокоэластичный корпус с 20 электропроводом; на фиг.4 — разрез !
Б-Б на Фиг.3. . Пульсатор доильного стакана содер;жит высокоэластичный тонкий цилиндрический корпус 1 с кольцевыми пазами, в которых размещены кольцевые пьезоэлектрические резонаторы 2. Пьезоэлектрический резонатор 2 имеет сердцевину 3, изготовленную из радиальнополяризованного пьезоэлектрически ак- g0 тивного керамического материала, снабженную наружним ободом 4, изго товленным из электропроводящего материала с высоким модулем упругости и внутренним тонким ободом 5, изготовленным из электропроводящего.материала с низким модулем упругости, Корпус 1 снабжен электропроводом 6, контактирующим с внутренними ободами 5 всех кольцевых пьезоэлектрических ре- 40 зонаторов. Наружные ободы ч резонаторов 2, каждый самостоя ;ельно, под" ключены к реле 7 времени, а внутренние ободы 5 всех резонаторов посредством единого электропривода 6 подключены к источнику 8 питания, Реле 7 времени обеспечивает последовательную подачу напряжения к наружному 4 и внутреннему 5 ободами каждого резонатора 2 по заранее заданному режиму. 0
В силу пьезоактивности каждого резонатора 2 под действием приложенного электрического напряжения точки сердцевины резонатора получают радиальные перемещения, направленные от наружного обода к соску. Высокие жесткостные характеристики наружного обода 4 позволяют создать более эффективное поле радиальных перемещений, под дейболее эффективное поле радиальных перемещений, под действием которого происходит обжатие корпуса 1, а следовательно, и соска, При размыкании цепи резонатора исчезают упругие деформации и он приобретает исходное состояние. ч ил. ствием которого происходит обжатие высокоэластичного корпуса 1, а следовательно, и соска животного. По истечении заданного промежутка времени реле 7 времени размыкает электрическую цепь данного резонатора, в результате чего исчезают его упругие деформации и он приобретает исходное состояние. После размыкания электрической цепи резонатора реле 7 времени по истечении заданного промежутка времени замыкает электрическую цепь соседнего (нижнего) резонатора, а после размыкания цепи самого нижнего резонатора происходит замыкание цепи самого верхнего резонатора. Таким образом, чередованием деформаций резонаторов создаются волны кольцевого сжатия-растяжения, многократно распространяющиеся вдоль соска сверху вниз с регулируемой скоростью. о
Пул ь са тор поз вол яет созда ва т ь регулируемые по частоте и амплитуде, направленные вертикально вниз пульсовые волны кольцевого сжатия-растяжения, которые в значительной степени имитируют инстиктивный физиологически и процесс выдавливания- высасывания молока теленком. В результате этого у животного появляется инстиктивнорефлекторный позыв к расслаблению мышц, задерживающих свободное истечение молока, что позволяет уменьшить значения механических параметров (глубины вакуума, величины избыточного давления и др.) используемых аппаратов.
Формула изобретения
Пульсатор доильного стакана, содержащий эластичный корпус,и источник питания возбудителей соска, о т л и ч а ющи и с я тем, что, с целью .,повышение эффективности отсоса, возбудители выполнены в виде размещенных вдоль корпуса кольцевых пьезоэлектри15371 ческих резонаторов, которые имеют наружный и внутренний ободы из элек-, тропроводящих материалов соответственно с высоким и низким модулем упругости, при этом каждый резонатор
6 наружным ободом связан с источником питания, а внутренние ободы резонаторов последовательно соединены между собой и подключены к источнику питания.
