Способ выделения кусковых материалов

Способ выделения кусковых материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к обогатительной технологии, предназначено для выделения кусковых материалов из стружки и может быть использовано во вторичной цветной металлургии при подготовительных процессах стружки к плавке. Цель изобретения - повышение степени очистки кусковых материалов от стружки. Исходный материал подают и разделяют по его упругости на вращающемся барабане. В результате удара о барабан каждый кусок и частицы материала приобретают определенную скорость и двигаются по разным траекториям. Причем траектория полета кусков проходит выше траектории полета частиц стружки. Для увеличения разности между траекториями полета частиц кусков и стружки на материал воздействует вертикальным воздушным потоком, направленным сверху вниз, со скоростью 5 - 7 м/с. Разделенные фракции выводят.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

21 А1 (19) (11) (51)5 В 07 В 9/00, 13/00

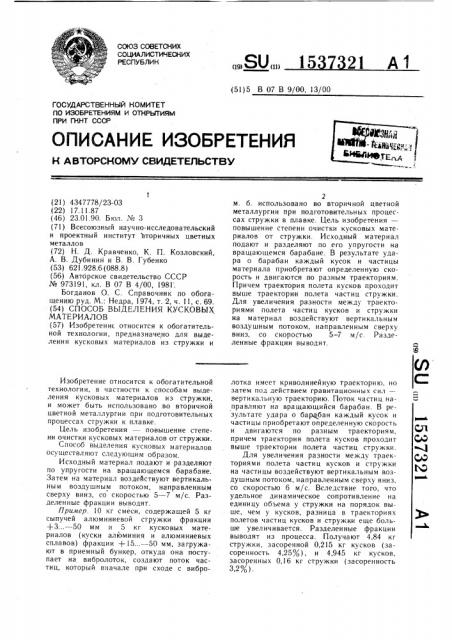

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

40 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4347778/23-03 (22) 17. 11.87 (46) 23.01.90. Бюл. № 3 (71) Всесоюзный научно-исследовательский и проектный институт вторичных цветных металлов (72) Н. Д. Кравченко, К. П. Козловский, А. В. Дубинин и В. В. Губенко (53) 621.928.6 (088.8) (56) Автбрское свидетельство СССР № 973191, кл. В 07 В 4/00, 1981 .

Богданов О. С. Справочник по обогащению руд. М.: Недра, 1974, т. 2, ч. 11, с. 69. (54) СПОСОБ ВЫДЕЛЕНИЯ КУСКОВЫХ

МАТЕРИАЛОВ (57) Изобретение относится к обогатительной технологии, предназначено для выделения кусковых материалов из стружки и

Изобретение относится к обогатительной технологии, в частности к способам выделения кусковых материалов из стружки, и может быть использовано во вторичной цветной металлургии при подготовительных процессах стружки к плавке.

Цель изобретения — повышение степени очистки кусковых материалов от стружки.

Способ выделения кусковых материалов осуществляют следующим образом.

Исходный материал подают и разделяют по упругости на вращающемся барабане.

Затем на материал воздействуют вертикальным воздушным потоком, направленным сверху вниз, со скоростью 5 — 7 м/с. Разделенные фракции выводят.

Пример. 10 кг смеси, содержащей 5 кг сыпучей алюминиевой стружки фракции

+3...— 50 мм и 5 кг кусковых материалов (куски алюминия и алюминиевых сплавов) фракции +15...— 50 мм, загружают в приемный бункер, откуда она поступает на вибролоток, создают поток частиц, который вначале при сходе с вибро2 м. б. использовано во вторичной цветной металлургии при подготовительных процессах стружки в плавке. Цель изобретения— повышение степени очистки кусковых материалов от стружки. Исходный материал подают и разделяют по его упругости на вращающемся барабане. В результате удара о барабан каждый кусок и частицы материала приобретают определенную скорость и двигаются по разным траекториям.

Причем траектория полета кусков проходит выше траектории полета частиц стружки.

Для увеличения разности между траекториями полета частиц кусков и стружки на материал воздействуют вертикальным воздушным потоком, направленным сверху вниз, со скоростью 5-? м/с. Разделенные фракции выводят. лотка имеет криволинейную траекторию, но затем под действием гравитационных сил— вертикальную траекторию. Поток частиц направляют на вращающийся барабан. B результате удара о барабан каждый кусок и частицы приобретают определенную скорость и двигаются по разным траекториям, причем траектория полета кусков проходит выше траектории полета частиц стружки.

Для увеличения разности между траекториями полета частиц кусков и стружки на частицы воздействуют вертикальным воздушным потоком, направленным сверху вниз, со скоростью 6 м/с. Вследствие того, что удельное динамическое сопротивление на единицу объема у стружки на порядок выше, чем у кусков, разница в траекториях полетов частиц кусков и стружки еще больше увеличивается. Разделенные фракции выводят из процесса. Получают 4,84 кг стружки, засоренной 0,215 кг кусков (засоренность 4 25%), и 4 945 кг кусков, засоренных 0,16 кг стружки (засоренность

3,2%).

1537321 з

Формула изобретения

Составитель Л. Заболотская

Редактор А. Козориз Техред И. Верес Корректор Н. Король

Заказ 1?7 Тираж 511 ГIодписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

I 1 3035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, IOI

Способ выделения кусковых материалов включающий подачу и разделение по упругости исходного материала на вращающемся барабане и вывод разделенных фракций, отличающийся тем, что, с целью повышения степени очистки кусковых материалов от стружки, после разделения по упругости исходного материала на вращающемся барабане на материал воздействуют вертикальным воздушным потоком, направленным сверху вниз со скоростью

5 — 7 м/с.
