Класс Н 02h; 21d2, 16

СССР

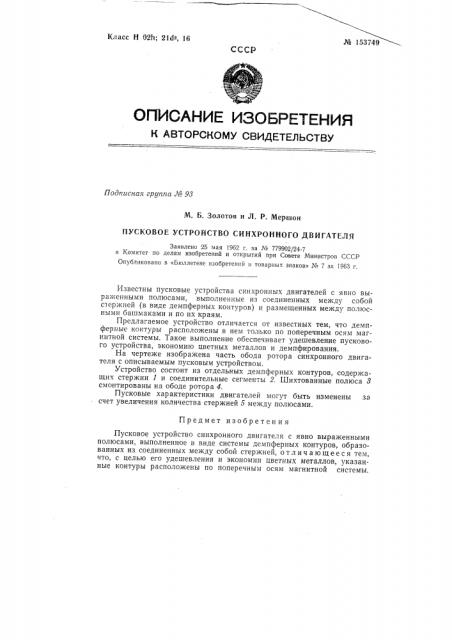

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 93

М. Б. Золотов и Л. Р. Мершон

ПУСКОВОЕ УСТРОИСТВО СИНХРОННОГО ДВИГАТЕЛЯ

Заявлено 25 мая 0962 г. за М 779902/24-7 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 7 за 1963 г.

Известны пусковые устройства синхронных двигателей с явно выраженными полюсами, выполненные из соединенных между собой стержней (в виде демпферных контуров) и размещенных между полюсными башмаками и по их краям.

Предлагаемое устройство отличается от известных тем, что демпферные контуры расположены в нем только по поперечным осям магнитной системы. Такое выполнение обеспечивает удешевление пускового устройства, экономию цветных металлов и демпфирования.

На чертеже изображена часть обода ротора синхронного двигателя с описываемым пусковым устройством.

Устройство состоит из отдельных демпферных контуров, содержащих стержни 1 и соединительные сегменты 2. Шихтованные полюса 3 смонтированы на ободе ротора 4.

Пусковые характеристики двигателей могут быть изменены за счет увеличения количества стержней 5 между полюсами, Предмет изобретения

Пусковое устройство синхронного двигателя с явно выраженными полюсами, выполненное в виде системы демпферных контуров, образованных из соединенных между собой стержней, о т л и ч а ю щ е е с я тем, что, с целью его удешевления и экономии цветных металлов, указанные контуры расположены по поперечным осям магнитной системы.
