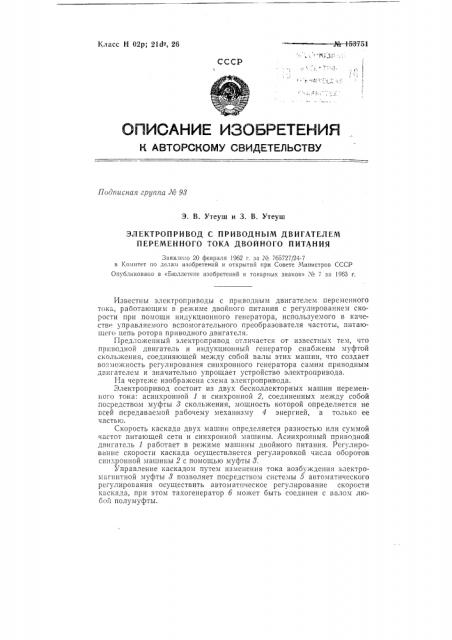

Класс Н 02р; 21d2, 26

СССР!

1

f (Подписная группа Х 98

Э. В. Утеуш и 3. В. Утеуш

ЭЛЕКТРОПРИВОД С ПРИВОДНЬ1М ДВИГАТЕЛЕМ

ПЕРЕМЕННОГО ТОКА ДВОЙНОГО ПИТАНИЯ

Заявлено 20 февраля !962 г. за М 765727/24-7 в Ко гитет bio делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Ха 7 за !963 г.

Известны электроприводы с приводным двигателем переменного т»ка, работающим в режиме двойного питания с регулированием скорости при помощи индукционного генератора, используемого в качестве управляемого вспомогательного преобразователя частоты, питающего цепь ротора приводного двигателя.

Предложенный электропривод отличается от известных тем, что приводной двигатель и индукционный генератор снабжены муфтой скольжения, соединяющей между собой валы этих машин, что создает возможность регулирования синхронного генератора самим приводным двигателем и значительно упрощает устройство электропривода, На чертеже изображена схема электропривода.

Злектропривод состоит из двух бесколлекторных машин переменного тока: асинхронной 1 и синхронной 2, соединенных между собой посредством муфты 8 скольжения, мощность которой определяется не всей передаваемой рабочему механизму 4 энергией, а только ее частью.

Скорость каскада двух машин определяется разностью или суммой частот питающей сети и синхронной машины. Асинхронный приводной двигатель 1 работает в режиме машины двойного питания. Регулирование скорости каскада осуществляется регулировкой числа оборотов синхронной машины 2 с помощью муфты 8.

Управление каскадом путем изменения тока возбуждения электроIi!6! FIHTHOH муфты 8 II03BOJISIeT IIOCpLQCTBOAI системы 5 3BTOiLIHTHLICCKOI O регулирования осуществить автоматическое регулирование скорости каскада, при этом тахогенератор б может быть соединен с валов! люоой ПОЛУМ фты. № 153751

Верхний предел регулирования скорости определяется параметрами машин и муфты скольжения, а также статическим моментом рабочего механизма. Нагрузка может располагаться и со стороны синхронной машины.

Предмет изобретения

Электропривод с приводным двигателем переменного тока двойного питания, цепь ротора которого подключена электрически к обмотке ротора индукционного регенератора, о т л и ча ю шийся тем, что, с целью регулирования скорости и упрощения устройства, вал индукционного генератора механически соединен с валом приводного двигателя при помощи муфты скольжения.
