Система индикации средств защит шахтной подъемной машины

Система индикации средств защит шахтной подъемной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к горнорудничным подъемникам и предназначено для диагностики устройств защит шахтной подъемной машины (ПМ). Цель - повышение достоверности распознавания причины отказа ПМ и уменьшения времени на ее поиск. Для этого параллельно каждому по числу средств защит подъемной машины, размыкающему контакту (К) 6 последовательной цепочки подключены блоки 8 отбора информации, выходы которых соединены с соответствующими информационными входами мультиплексора (М) 9. К выходу М 9 подключен элемент 10 памяти, к второму входу которого через кнопку 13 индикации подключен одним полюсом источник 14 питания и установочный вход двоичного счетчика 11, к которому через резистор 12 подключен другой полюс источника 14. Выход элемента 10 памяти через генератор 15 соединен со счетным входом счетчика 11. Выходы счетчика подключены к входам блока 16 индикации и к управляющим входам М 9. Катушка контакта 1 при работе ПМ запитывается от источника 5 питания через замкнутые К 6 средств защиты. Катушка своим К 2 становится на самоподхват, а К 7 отключает резистор 4 от цепи К 6. При подаче напряжения питания на источник 14 начинает работать генератор 15 и счетчик 11 последовательно опрашивает состояние входов М 9. Схема находится в режиме опроса К 6. При достижении счетчиком 11 числа, соответствующего номеру сработавшего К 6 на выходе М 9 появляется сигния, при превышении которого загорается световой индикатор. Таким образом, постоянный входной потенциал электростатического поля преобразовывается в переменный, усиливается, детектируется и через компаратор идет на индикатор. 2 ил.н.в.мироност.в.иванова621.331ая - от работы гидроцилиндра 4. Скорость перемещения инструмента 24

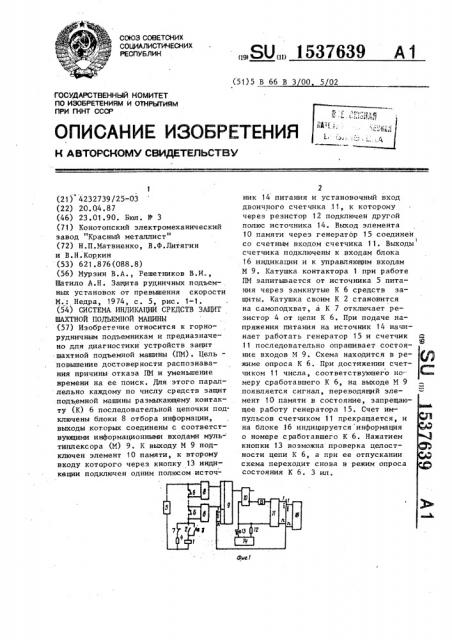

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 В 66 В 3 00 5 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4232739/25-03 (22) 20.04.87 (46) 23.01.90. Бюл. Р 3 (71) Конотопский электромеханический завод "Красный металлист" (72) Н.П.Матвиенко, В.Ф.Литягин и В.Н.Коркин (53) 621.876(088.8) (56) Мурзин В.А., Решетников В.И., Шатило А.Н. Зацита рудничных подъемных установок от превышения скорости

M. Недра, 1974, с. 5, рис. 1- 1. (54) СИСТЕМА ИНДИКАЦИИ СРЕДСТВ ЗАЩИТ

ШАХТНОЙ ПОДЪКМНОЙ МАШИНЫ (57) Изобретение относится к горнорудничным подъемникам и предназначено для диагностики устройств защит шахтной подъемной машины (ПМ). Цельповышение достоверности распознавания причины отказа ПМ и уменьшение времени на ее поиск. Дпя этого параллельно каждому по числу средств защит подъемной машины размыкающему контакту (К) 6 последовательной цепочки подключены блоки 8 отбора информации, выходы которых соединены с соответствукнцими информационными входами муль- типлексора (М) 9. К выходу M 9 подключен элемент 10 памяти, к второму входу которого через кнопку 13 индикации подключен одним полюсом источ„,SU„„1537639 А1

2 ник 14 питания и установочный вход двоичного счетчика 11, к которому через резистор 12 подключен другой полюс источника 14. Выход элемента

10 памяти через генератор 15 соединен со счетным входом счетчика 11. Выходы счетчика подключены к входам блока

16 индикации и к управляющим входам

M 9. Катушка контактора 1 при работе

ПМ запитывается от источника 5 питания через замкнутые К 6 средств защиты. Катушка своим К 2 становится на самоподхват, а К 7 отключает резистор 4 от цепи К 6. При подаче напряжения питания на источник 14 начинает работать генератор 15 и счетчик

11 последовательно опрашивает состояние входов М 9. Схема находится в режиме опроса К 6. При достижении счетчиком 11 числа, соответствуюшего но-меру сработавшего К 6, на выходе М 9 появляется сигнал, переводяций элемент (0 памяти в состояние, запрещающее работу генератора 15. Счет импульсов счетчиком 11 прекращается, и на блоке,16 индицируется информация о номере сработавшего К 6. Нажатием кнопки 13 возможна проверка целостности цепи К 6, а при ее отпускании схема переходит снова в режим опроса состояния К 6. 3 ил.

153 7639

Изобретение относится к горнорудничным подъемникам и может быть использовано для диагностики устройств защит шахтной подъемной машины.

Целью изобретения является повышение достоверности распознавания причины отказа шахтной подъемной машины и уменьшение времени на ее поиск.

На фиг, 1 изображена блок-схема 10 системы индикации средств. защит шахтной подъемной машиньц на фиг. 2 — при-! мер реализации блока отбора информа. ции; на фиг. 3 — пример реализации блока индикации. !5

Система состоит из катушки контактора 1 шахтной подъемной машины, один вывод которой соединен с замыкающим контактом 2 контактора, параллельно которому подключена кнопка 3 зарядки 20 подъемной машины. Второй вывод катушки контактора 1 соединен с одним выводом резистора 4 и положительным выходом первого источника 5 питания. От..рицательный выход источника 5 пит"- 25 ния через размыкающие контакты 6 по числу средств защит шахтной подъемной машины и замыкающий контакт 2 подключен к первому выводу катушки контактора 1, а через размыкающий контакт

7 — к второму выводу резистора 4. Параллельно каждому контактy 6 подключе" ны входы блоков 8 отбора информации, выходы которых соединены с информационными входами мультиплексора 9. Выход мультиплексора 9 дключен к одному входу элемента 10 памяти, второй .вход которого соединен с установочным входом двоичного счетчика 11 и через резистор 12 и кнопку Б ийдикации под-40 ключен к соответствующим полюсам вто рого источника 14 питания. Выход элемента 10 памяти через генератор 15 соединен. со счетным входом двоичного счетчика 11, выходы которого подклю- 45 чены к управляющим входам мультиплексора 9 и входам блока 16 индикации.

Блок 8 отбора информации представляет собой узел, который реагирует на разрыв цепи контакта 6. Блок 8 (фиг.2) состоит из оптрона 17, вход которого через ограничивающий резистор 18 подключается параллельно контакту 6, а выход — к информационному входу муль55 типлексора 9. Выходы а и Б подключаются соответственно к положительному и отрицательному полюсам источника 14 питания.

Блок 16 индикации представляет собой узел, предназначенный для индика1 ции номера сработавшего контакта 6, а следовательно, и средств защит шахтной подъемной машины. Блок 16 (фиг.3) состоит из преобразователя 19 двоичного кода в код для управления семисегментным индикатором 20, входы которого подключены к выходам двоичного счетчика 11, а выходы — к семисегментному индикатору 20 через ограничительные резисторы 21, из (n-3) усилителей 22, входы которых подключены к другим выходам двоичного счетчика

11, а выходы через ограничивающие резисторы 23 — к соответствующим светодиодам 24.

Система индикации средств защит шахтной подъемной машины работает следующим образом.

При исправном состоянии средств защит шахтной подъемной машины все их контакты 6 замкнуты. Кратковременным нажатием на кнопку 3 зарядки машины подается напряжение питания с источника 5 на катушку контактора 1 через замкнутые контакты 6. Катушка контактора 1 своим контактом 2 становится на самоподхват, а контактом 7 отключает резистор 4 от цепи контак- . тов 6 средств защит. В таком состоянии цепи питания катушки контактора

1 работает шахтная подъемная машина.

При подаче напряжения питания на источник 14 питания начинает работать генератор 15, двоичный счетчик 11 последовательно опрашивает состояние входов мультиплексора 9. Схема находится в режиме опроса контактов 6 средств защит. При размыкании одного из контактов 6 средств защит контактор

1 отключается, замыкается контакт 7 контактора, на входе блока 8 появляется напряжение, вследствие чего включается светодиод оптрона 17 и на выходе блока 8 появляется сигнал "0", т„е. блок 8 изменяет свое состояние.

При этом по достижении двоичным счетчиком 11 числа, соответствующего номеру сработавшего контакта 6 средств защит, на выходе мультиплексора 9 появляется сигнал, переводящий элемент 10 памяти в другое устойчивое состояние, на выходе которого появляется сигнал, запрещающий работу генератора 15. Счет импульсов дво-! ичным счетчиком 11 прекращается, и на блоке 16 индицируется информация о I537639 через параллельную цепочку, состоящую из замыкающего контакта катушки контактора и кнопки зарядки машины, подключен к второму входу последовательной цепочки, о т л и ч а ю щ а яс я тем, что, с целью повышения достоверности распознавания причины отказа шахтной подъемной машины и уменьшения времени на ее поиск, в нее введены мультиплексор, элемент памяти генератор, двоичный счетчик,. блок индикации, блоки отбора информации по числу средств защит второй источник питания, кнопка индикации и два резистора, при этом однй из выводов первого резистора включен между первым источником питания и катушкой контактора, а другой вывод через размыкающий контакт катушки контактора — с, вторым входом последовательной цепочки, параллельно каждому размыкающему контакту последовательной цепочки подключены блоки отбора информации, выходы которых соединены с соответствующими информационными входами мультиплексора, выход которого соединен с первым входом элемента памяти, один из полюсов второго источника питания подключен через кнопку индикации к второму. входу элемента памяти и установочному входу двоичного счетчика, к которому подключен также второй резистор другой полюс второго источника питания, выход элемента памяти соединен через генератор со счетным . входом двоичного счетчика, выходы которого подключены к входам блока индикации и к управляющим входам мультиплексора. номере сработавшего контакта 6 средств защит. Схема находится в сос тоянии индикации до нажатия на кнопку 13 и не реагирует на размыкание последующих контактов 6 средств защит. После устранения причины отказа машины возможна проверка целостности цепи контактов 6 средств защит путем нажатия кнопки 13. При этом осущест- 10 вляется установка в исходное состояние элемента 10 памяти и двоичного счетчика 11 ° При отпускании кнопки 13 схема переходит в режим опроса состояния койтактов 6 средств за- 15 щит и работает в дальнейшем аналогично описанному.

При движении машины вход блока 8 отбора информации (фиг. 1) зашунтирован контактами 6 цепи защиты, а кон-20 такт 7 контактора 1 разомкнут. Таким образом, напряжение на вход блока 8 от источника 5 питания подается только после размыкания одного из контактов 6 и выключения контактора 1 через 25 замкнувшийся контакт 7 и резистор 4.

Это позволяет существенно повысить помехоустойчивость системы и ее надежность, что приводит к уменьшению времени простоя подъемной машины. 30

Формула изобрет ения

Система индикации средств защит шахтной подъемной машины, содержащая контактор, один вывод катушки которо- З5 го через первый источник питания соединен с первым входом последовательной цепочки, состоящей из размыкаюпдх контактов по числу средств защит шахтной подъемной машины, а второй 40

1537639

Фи. Л
