Реферат



Изобретение может быть отнесено к различным областям техники для стопорения при натяжении тросов и других гибких элементов. Цель изобретения - повышение надежности в работе и упрощение регулировки. Стопорное устройство содержит вал 1, обвитый с натягом цилиндрической пружиной 2, один конец пружины сцеплен с корпусом 4, а другой отогнут и размещен в пазу, выполненном в поворотной втулке 6. При повороте вала 1 трос натягивается, в результате между валом и пружиной 2 происходит одностороннее заклинивание. Расклинивание производится поворотом втулки 6 в ту же сторону, что и при натяжении. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (54) CTOllOPHOE YCTPOACTBO

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4259268/29-11 (22) 15.05.87 (46) 23.01.90. Бюл. V 3 (75) Ю.С.Кривошеев и С.П.Сергеев (53) 621.864 (088.8) (56) Артоболевский И.И. Механизмы в современной технике. Т. 1 - М.:

Наука, 1979, с.132 механизм 244. (57) Изобретение может быть отнесено к различным областям техники для стопорения при натяжении тросов и других

„„SU„„1537645 А1 (51) 5 В 66 в 5/32

2 гибких элементов. Цель изооретения повышение надежности в работе и упрощение регулировки. Стопорное устройство содержит вал 1, обвитый с натягом цилиндрической пружиной 2, один конец пружины сцеплен с корпусом 4, а другой отогнут и размещен в пазу, выполненном в поворотной втулке 6.

При повороте вала 1 трос 8 натягивается, в результате между валом и пружиной 2 происходит односторонее заклинивание. Расклинивание производится поворотом втулки 6 в ту же сторону, что и при натяжении. 3 ил.

Изобретение относится к стопорным уСтройствам и может применяться в различных областях техники для натяжения тросов, электропроводов, струн и пр.

Формула изобретения

Составитель Б.Выгодин

Техред М.Дидык Корректор Т,Палий

Редактор О.Юрковецкая

Тираж 588

Заказ 143

Подписное

ВНИИПИ Государственного комитета о изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рвушская наб., д. 4/5

Проиэвадственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

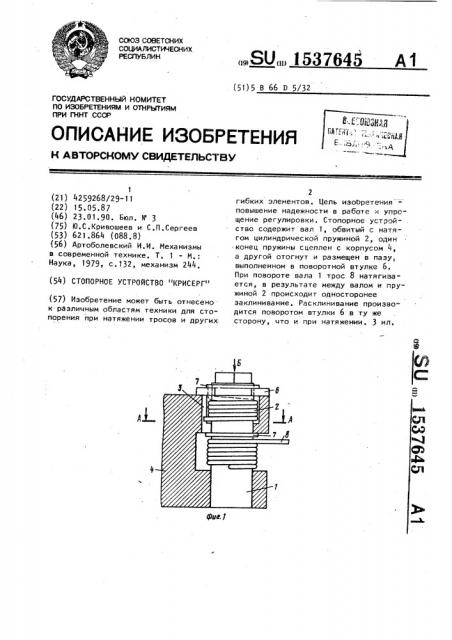

Цель изобретения - повышение надежности в работе и упрощение регулировки, На Фиг. 1 показано стопорное устройство, вид сбоку; на Фиг.. 2 - сечение А-А на Фиг. 1; на фиг. 3 - вид

Б на фиг. 1.

Стопорное устройство содержит вал

1, обвитый с натягом цилиндрической пружиной 2. Один конец пружины отогнут под прямым углом по отношению к ее оси и размещен в продольном пазу

3, выполненном в стенке корпуса 4.

Другой конец пружины отогнут параллельно ее оси и размещен в пазу 5, выполненном в поворотной втулке 6.

Устройство снабжено стопорными шайбами 7. На валу намотан и закреплен одним концом трос 8, Стопорное устройство работает следующим образом.

При повороте вала 1 в направлении по спирали пружины 2 к ее концу, сцепленному с корпусом 4, трос 8 натягивается, при атом сила, действующая в обратном направлении, принужA-A

7645 4 дает пружину 2 сжиматься тем сильнее, чем сильнее сила натяжения троса 8, в результате между валом 1 и пружиной ,2 происходит одностороннее эаклинивание. Расклинивание устройства производится поворотом втулки 6 в ту же сторону, что и при натяжении троса 8.

При необходимости плавное и контро1О лируемое ослабление натяжения троса может производиться поворотом вала 1 в обратную сторону при одновременном удерживании на месте втулки..6, например, посредством гаечного ключа либо иного фиксатора.

Стопорное уст ройство, содержащее

2р цилиндрическую пружину, намотанную с натягом на вал, установленный в корпусе, один конец которой соединен с корпусом, о т л и ч а ю щ е е с я тем, что, с целью повышения надежнос25 ти в работе и упрощения регулировки, оно снабжено поворотной втулкой, установленной на валу, причем упомянутый конец пружины размещен в продольном пазу, выполненном в стенке корпуса, а другой конец пружины отогнут параллельно ее оси и размещен в пазу, выполненном в поворотной втул" ке.
