Буросмесительная машина

Буросмесительная машина

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, а именно к буросмесительным машинам для изготовления цементогрунтовых свай и свайных фундаментов. Цель изобретения - снижение трудозатрат при наращивании буровой штанги. Буросмесительная машина включает транспортное средство, мачту 2, вертлюг 3 с замковым устройством, секционную буровую штангу 5, сменные вставки 6 и поворотные опоры 7 и 8. Вращатель 12 оборудован роликовой обоймой 13 и фиксирующими захватами 30. Поворотные опоры 7 и 8 имеют поворотные кронштейны 20. На последних в подшипнике установлена приводная поворотная цапфа 23 с кольцевой канавкой под фиксирующий элемент (палец) и лысками. Выполнение буросмесительной машины с возможностью размещения секции буровой штанги и сменных вставок 6 на поворотных опорах с поворотными приводными цапфами 23 обеспечивает исключение работы оператора на специальной площадке, смонтированной над грунтом, при наращивании буровой штанги. 9 ил.

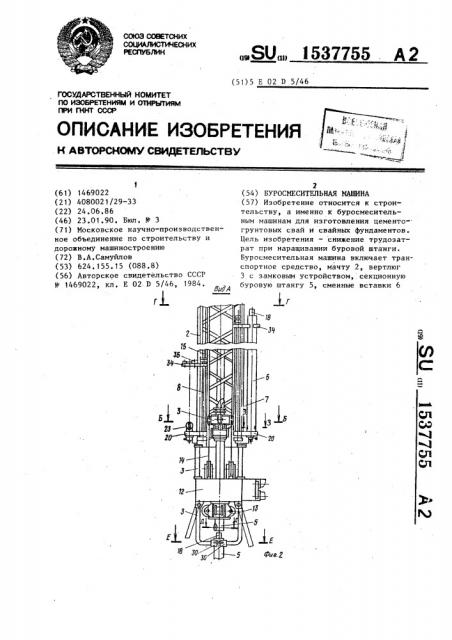

СОЮЗ СОЕЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 Е 02 D 5/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (61) 1469022 (21) 4080021/29-33 (22) 24.06.86 (46) 23.01.90. Бюл. Н- 3 (71) Московское научно-производствен- ное объединение по строительству и дорожному машиностроению (72) В.А.Самуйлов (53) 624. 155. 15 (088.8) (56) Авторское свидетельство СССР

М - 1469022, кл. Е 02 D 5/46, 1984...SU„„1537755 А 2

2 (54) БУРОСМЕСИТЕЛЬНАЯ МАШИНА (57) Изобретение относится к строительству, а именно к буросмесительным машинам для изготовления цементогрунтовых свай и свайных фундаментов..

Цель изобретения — снижение трудозатрат при наращивании буровой штанги.

Буросмесительная машина включает транспортное средство, мачту 2, вертлюг

3 с замковым устройством, секционную буровую штангу 5, сменные вставки 6

1537755 и поворотные опоры 7 и 8. Вращатель

12 оборудован роликовой обоймой 13 и фиксирующими захватами 30. Поворотные опоры 7 и 8 имеют поворотные кронштейны 20. На последних в подшипнике

5 установлена приводная поворотная цапфа 23 с кольцевой канавкой под фиксирующий элемент (палец) и лысками. Выполнение буросмесительной машины с возможностью размещения секции буровой штанги и сменных вставок Ь íà поворотных опорах с поворотными привод-.:

I ными цапфами 23 обеспечивает исключение работы оператора на специальной площадке, смонтированной над грунтом, при наращивании буровой штанги ° 9 ил.

Изобретение относится к промышленному строительству, конкретно к технике изготовления цементогрунтовых свай и свайных фундаментов, и является усбвершенствованием изобретения по авт. св. й- 1469022.

Цель изобретения — снижение трудозатрат при наращивании буровой штанги.

На фиг. 1 показано устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг. 4 — разрез В-В на фиг, 3; на фиг. 5 — разрез Г-Г на фиг. 2; на фиг. 6 — сечение Д-Д на фиг. 2; на фиг. 7 — разрез Е-Е на фиг. 2; на фиг. 8 — вид Ж на фиг. 7; на фиг. 9 сечение 3-3 на фиг. 2.

Буросмесительная машина включает транспортное средство 1 со смонтированными на нем смесительным оборудованием, средством для подачи вяжущего, мачтой 2, вертлюг 3 с замковым устройством 4, буровую штангу 5, сменные вставки 6, поворотные опоры

7 и 8>

Мачта 2 закреплена на дополнитель, ной поворотной опоре 9, шарнирно сое- 0 диненной с поворотной в горизонталь- . ной плоскости рамой 10 транспортного средства 1. Кроме того, мачта 2 соединена с поворотной рамой 10 гидроцилиндром 11. На дополнительной поворотной опоре 9 смонтирован вращатель 12 с роликовой обоймой 13.

Вертлюг 3 посредством тросовой системы 14 и гидроцилиндра 15 может пермещаться в вертикальной плоскости. 5

Буровая штанга 5 выполнена секционной по высоте. При этом секции фиксируются между собой фиксирующими элементами, например пальцами 16 с шестигранными головками 17, а соединение 55 осуществляется посредством шипа 18, выполненного на верхнем торце нижней секции буровой штанги 5, взаимодействующего с пальцами 16 верхней сек-. ции буровой штанги 5. Кроме того, верхняя секция буровой штанги закреплена к вертлюгу 3 замковым устройством 4 известным образом через аналогичный шип„ а на нижней секции смонтирован бур-смеситель 19. Сменные вставки 6 установлены на поворотной опоре 7 известным образом. На поворотной оноре 8, выполненной меньшей длины, устанавливается верхняя секция буровой штанги 5.

Поворотные опоры 7 и 8 имеют поворотные кронштейны 20, каждый из которых соединен с гидроцилиндром 21 поворота опоры. На кронштейне 20 в подшипнике 22 установлена поворотная цапфа 23, соединенная с гидроцилиндром 24, жестко установленным на поворотной цапфе 23 рычагом 25. Причем поворотная цапфа 23 имеет кольцевую канавку 26 и лыски 27. Шины 18 буровой штанги 5 и сменных вставок 6 имеют пазы 28, взаимодействующие с пальцами 16. А также на буровой штанге 5 и сменных вставках 6 сделаны канавки

29, взаимодействующие с фиксирующими захватами 30, закрепленными на тягах

31, которые шарнирно соединены, например, с вращателем 12. Между собой захваты 30 скреплены зажимными ручками 32, поворачивающимися вокруг оси ЗЗ. В верхней части поворотных опор 7 и 8 установлены поворотные кронштейны, выполненные с захватом

34, имеющим гидроцилиндр 35 управления.

Наращивание буровой штанги осуществляется следующим образом.

После эаглубления бура-смесителя

19 в процессе изготовления цементогрунтовых свай известным образом на всю длину секционной буровой штанги

5 вертлюг 3 приходит в крайне нижнее положение, вращение штанги 5 останав5 15377 ливают и тяги 31 перемещают до вхожцеHHH Фиксирующих захватов 30 в кольцевую канавку 29 буровой штанги 5.

После этого положение захватов 30 фиксируется ручками 32. Затем фикси5 рующие элементы (пальцы) 16 за головки 17 поворачивают на 180 и выводят их из пазов 28, расцепляя секции буровой штанги 5.

Перемещая вверх вертлюг 3 разъединяют секции буровой штанги 5 оста" . навливают вертлюг и возвращают пальцы 16 в первоначальное положение, повернув их вновь на 180

Продолжая перемещать вертлюг 3 вверх, верхнюю секцию:буровой штанги выводят иэ соприкосновения с роликовой обоймой 13 и вращателем 12 и устанавливают на уровне поворотной опо- 20 . ры 8, выключая перемещение вертлюга 3.

Гидроцилнндром 21 поворачивают поворотную опору 8 таким образом, чтобы поворотная цапфа 23 встала по оси буровой штанги 5 ° Включают перемеще- 25

-ние вертлюга 3 вниз и соединяют верхнюю секцию буровой штанги 5 с цапфой 23, поворачивают гидроцилиндром 24 цапфу 23 на 90О таким образом, чтобы пальцы 16 вошли в ЗО канавку 26. Происходит фиксация положения верхней секции штанги на поворотной цапфе 23. Включают гндроцилиндр 35 и закрывают захват 34. Разъединяют замковое устройство 4 с шипа .18 и поднимают вертлюг 3 вверх. Гидроцилинд-. ром 2 1 поворотную опору 8 возвращают в исходное крайнее положение.

Переместив вертлюг 3 выше сменной вставки 6, гидроцилиндром 21 повора- 4п чивают поворотную опору 7 и устанавливают ее по оси буровой штанги 5.

Перемещением вертлюга 3 вниз соединяют шип 18 сменной вставки 6 с замковым устройством 4 ° Гидроцнлиндром

24 поворотная цапфа 23 опоры 7 поворачивается на 90, лыска 27 совмещао

55 6 ется с пальцами 16. При этом цапфа

23 и сменная вставка 6 расфиксируются. Перемещая вертлюг 3 вверх, снимают сменную вставку 6 с цапфы 23, гид- . роцилиндром 35 раскрывают захват 34 и гидроцилиндром 21 перемещают поворот« ную опору 7 в крайнее первоначальное положение °

Перемещая.вертлюг 3 вниз, вводят сменную вставку 6 в соприкосновение с роликовой обоймой 13 вращателя 12, но не доводят нижний торец вставки

6 до шипа 18 нижней секции буровой штанги 5. Поворачивают пальцы 16 на о

90 и, продолжая перемещать вертлюг вниз, вводят шип 18 нижней секции штанги 5 в соответствующее отверстие сменной вставки 6 н, повернув пальцы

16 вновь на 90, фиксируют нижнюю секцию штанги 5 со вставкой 6.

Ручками 32 раскрепляют захваты 30 и разводят тяги 31 в стороны, установив их на фиксаторы (не показаны), после чего продолжают изготовление цементогрунтовой сваи, производя дальнейшее заглубление удлиненной штанги

При выглублении буровой секционной штанги 5 операции по расстыковке выполняются в обратном порядке.

Формула изобретения

Буросмесительная машина по авт. св.

N 1469022, отличающаяся тем, что, с целью снижения трудозатрат при наращивании буровой штанги, сменные вставки установлены на смонтированных на транспортном средстве поворотных опорах, снабженных поворотными приводными цапфами, каждая из которых выполнена с кольцевой канавкой под фиксирующий элемент и лысками, а буровая штанга — секционной по высоте.

1537755

15 37755

В-В ио3ернуто

22

Г-Г

16

17

I8

1537755

E-E Ж

Фиг?

Вил
