Класс А 450; 33с, f lid
М. 1337% ЛИОтЕ1тд

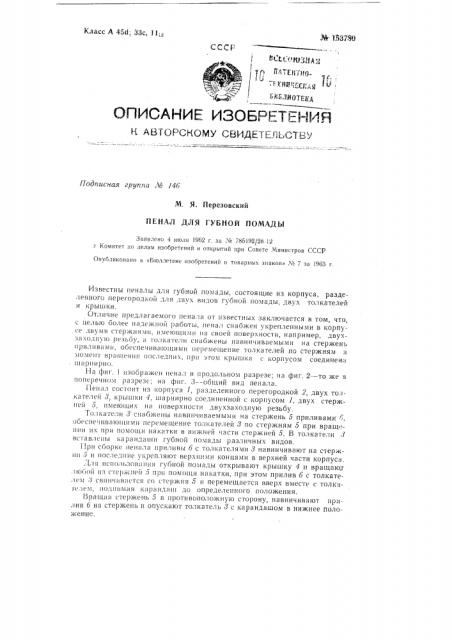

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АБ ГОРСКОМУ СВИДЕТЕГ!ЬСТ1= х
Оодписная группа Ла 146
М. Я. Перезовский
ПЕНАЛ ДЛЯ ГУБНОЙ П01"т ЗАДЫ
Заявлено 4 июля 1962 r. за Ле 786192/28-12 н Комитет ио делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» М 7 за 1963 r.
Извс.стны пеналы для губной помады, состоящие из корпуса, разде.7енного перегородкой для двух ви:1ов губной помады. двух толкателей и крышки.
Отличие предлагаемого пеналя от известных заключается в том, что, с целью более надежной работы, пенал снабжен укрепленными в корпусе двумя стержнями, имеющими па своей поверхности, например, двухз>1xo)II% Io резьбу, и толкате Iи снаожены нявинчиваемыми на стержень прил!!Ве1ми, ооеспе 11!Ве!юп1ими перемещс .Ние толкателей 110 стержням и моме1гг врапцения 1юследних, прп этом крышка с корпусом соединена ш я р11и р и о.
На фиг. I изображен пенал н продольном разрезе; на фиг, 2 — то же в поперечном разрезе; на фиг. 3--общий вид пенала.
Пенял состоит из корпуса 1, разделенного перегородкой 2, двух топкателей 8, крышки 4, шарнирно соединенной с корпусом 1, двух стержней 5, имеющих ня поверхности двухзаходную резьбу, 1олка1тели 3 сняс1>1<ены навинчивяемыми на стержень 5 приливами 6, 00(- cïå Ièâ7ioiIIèìè псремещение толкателей 8 по стержням 5 при вращ пии их при помощи накатки в нижней части стержней 5. В толкатели,3 вставлены карандаши губной помады различных видов.
1! ри сборке пеняла приливы 6 с толкателями 3 навинчивают на стержIlil;) и последние укрепляют верхними концами в верхней части корпусы. ,.lëÿ пспользо";»III>I губной помады открывают крышку 4 и вращают л1ой1й ID гтержнс и 5 прп помощи накатки, при этом прилив 6 с толкателс"м д сl3IIIIчинястся со стержня 5 и перемещается вверх вместе с толкягслем, 1юднпмяя к if)HII)Iÿø до определенного положения. ()ра1цяя стержень 5 в противоположную сторону, навинчивают прилив 6 на стержень и опускают толкатель 8 с карандашом в нижнее положение.
¹ 153780
1!редмет изобрете и»
1!енал для губной номады, состоящий из корпуса, разделенного пере городкой для двух видов губной помады, двух то::кателей и крышки, о тл и ч а ю ш и и с я тем, что, с целью более надежной работы пенала оп
1 7 снаожен укрепленными в корпусе двумя стержнями, имеющими на своей поверхности, например, двухзаходну1о резьбу, !! толкатели снабжены навинчиваемыми на стержень приливами, обеспе.ивающими перемещение толкателей по стержням в момент вращения последних, при этом крышка с корпусом соединена шарнирно. ф !
II)
II
Фиг,З
Фиаi
