Блочная горелка
Иллюстрации
Реферат
Изобретение относится к энергетике и может быть использовано в топках котлов и теплогенераторов. Цель изобретения - повышение качества смесеобразования. Для этого подвижные пластины 6 закреплены с помощью пружин 7 на газовом коллекторе 4 с возможностью перекрытия сопел 5. Пластины 6 контактируют с торцовой поверхностью втулки 3 вентилятора 2, выполненной криволинейной. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
Ц9) (1И (51) 5 F 23 D 14/20
ОПИСАНИЕ ИЗОБРЕТЕНИ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2 (S4) БЛОЧНАЯ ГОРЕЛКА
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
1 (21) 4410164/24-06 (22) 14.04.88 (46) 23.01.90. Бюп. К 3 (71) Среднеазиатский филиал Всесоюзного научно-исследовательского института использования газа в народном хозяйстве, подземного хранения нефти, нефтепродуктов и сжиженных газов (72) P Л.Клейман (53) 662.951.2(088.8) (56) Авторское свидетельство СССР
N 1236252, кп. F 23 D 14/00, 1984.
Авторское свидетельство СССР
У 1312317, кл. F 23 D 14/00, 1986 ° (57) Изобретение относится к энергетике и может быть использовано в топках котлов и теплогенераторов ° Цель изобретения — повышение качества сме" сеобразования. Для этого подвижные пластины 6 закреплены с помощью пружин 7 на газовом коллекторе 4 с воэможностью перекрытия сопел 5. Пластины 6 контактируют с торцовой поверхностью втулки 3 вентилятора 2, выполненной криволинейной. 1 ил.
1537959
Формула изобретения
Составитель М.Вацуро
Редактор А.Г1андор Техред М.Ходанич Корректор М.Шароши
Заказ 159 Тираж 446 Подписное
SHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101
Изобретение относится к энергетике и может быть использовано в топках котлов и теплогенераторов.
Целью изобретения является повы5 шение качества смесеобраэования.

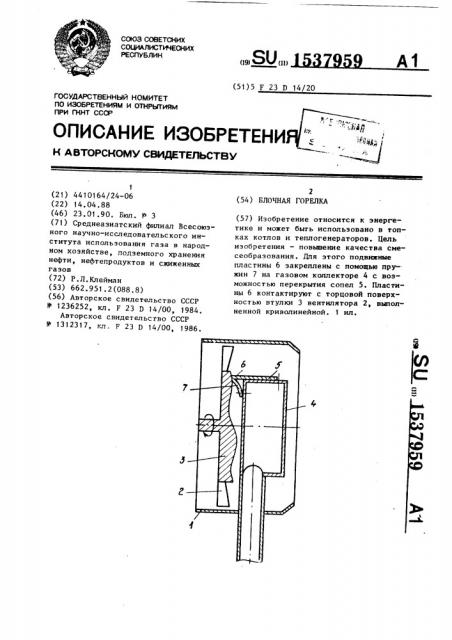

На чертеже представлена предлагаемая горелка, продольный разрез.
