Реферат



Изобретение относится к измерительной технике и используется для измерения деформаций. Целью изобретения является расширение области использования при одновременном замере деформаций по двум взаимно перпендикулярным направлениям. Датчик содержит барабан 4 с мерной бумагой, установленный на закрепленной в опорах 2 положения на корпусе оси и подпружиненный относительно корпуса. Контактная пластина 6 с выступом закреплена одним основанием на оси 3 вне корпуса и имеет выступ 7, размещенный в дуговой прорези, выполненной в стенке корпуса, обращенной к пластине. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (5 I } 5 С 01 В 5/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21 ) 4166029/25-28 (22) 23.1ã.86 (46) 23.01 90. Бюл. и 3 (71) Челябинский политехнический институт им. Ленинского комсомола (72) П.А. Студницын, b.Ã. Каплунов и Л.А. Фельде (53). 53 1.781.2(088.8) (5b) Чиченев Н.А. и др. Иетоды исследования процессов обработки металлов давлением.-И.: Иеталлургия, 1977, с. 76-78.

„„SU„„3538029 А1

2 (54) ДАТЧИК ДЕФОРМАЦИЙ (57) Изобретение относится к измерительной технике и используется для измерения деформаций. Целью изобретения является расширение области использования при одновременном замере деформаций по двум взаимно перпендикуJlRpHbtM направлениям. Датчик .содержит барабан 4 с мерной бумагой, установленный на закрепленной в опорах 2 положения на корпусе оси и подпружиненный относительно корпуса. Контактная пластина 6 с выступом закреплена одним основанием на оси 3 вне корпуса и имеет выступ размещенный в дуговой прорези, выполненной в стенке корпуса, обращенной к пластине. 1 з.п. ф-лы, 3 ил.

1538029

Изобретение относится к измерительной технике и может быть использовано при исследовании процессов обработки металлов давлением для регистрации течения металлов.

Цель изобретения — расширение области использования при одновременном замере. деформаций по двум взаимно перпендикулярным направлениям.

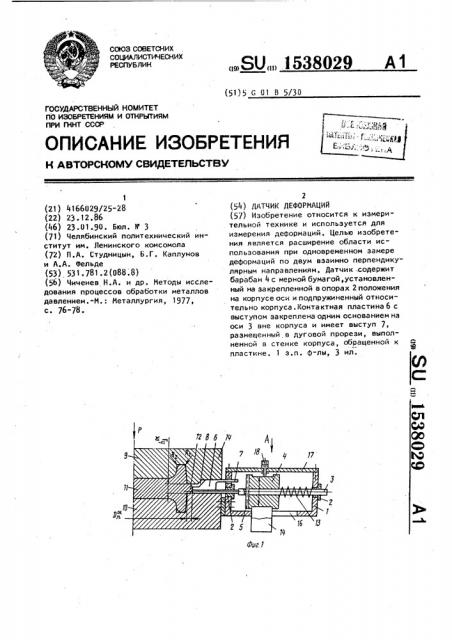

На фиг. 1 показан предлагаемый датчик; на фиг. 2 — вид A на фиг. 1; на фиг. 3 - вид Б на фиг. 2.

Датчик содержит корпус 1, закрепленную в корпусе на опорах 2 скольже- 15 ния ось 3, барабан 4 с мерной бумагой, установленный на оси 3 и подпружиненный относительно корпуса 1, штифт 5, закрепленный на оси и кинематически связанный с барабаном 4, контактную плас- 20 тину о с выступом 7, закрепленную одним основанием на оси вне корпуса. В стенке корпуса, обращенной к пластине, выполнена дуговая прорезь с углом раствора, меньшим 90 и в ней размещен 25 выступ 7, который параллелен оси 3.

На стороне контактной пластины, противоположной выступу, выполнен скос 8.

Датчик работает следующим образом.

Датчик закрепляют с помощью переходника 9 на нижней половине 10, например, штампа. При деформации образца

11 в штампе ранее обрвзовавшийся облой 12 перемещает контактную пластину Ь с осью 3 с закрепленным на ней

35 штифтом g. Барабан 4 сжимает упругий элемент 13 . Та ким обра зом, при ходе верхней половины 14 штампа вниз контактная пластина 6 с барабаном 4 поворачиваются и одновременно смещаются в радиальном направлении, После завершения штамповки штамп разнимают и контактная пластина б за счет скручивающего момента в упругом элементе

13 поворачивается в исходное угловое положение, выступ 7 упирается в конец дуговой прорези. Таким образом, на бумаге барабана 4 прочерчивается кривая деформирования образца по двум направлениям. формула изобретения

1. Датчик деформаций, содержащий корпус, ось, закрепленную в корпусе в опорах скольжения, барабан с мерной бумагой, установленный на оси и подпружиненный относительно корпуса, штифт, закрепленный на оси и кинематически связанный с барабаном, о т л ич .а ю шийся тем, что, с целью расширения области использования при одновременном замере деформаций по двум взаимно перпендикулярным направлениям, он снабжен контактной пластиной с выступом, закрепленной одним основанием на оси вне корпуса в стенке корпуса, обращенной к пластине, выполнена дуговая прорезь с углом раствора меньшим 90 и в ней размещен упомянутый выступ, который параллелен оси. .2. Датчик по и. 1, о т л и ч а юшийся тем, что на стороне контактной пластины, противоположной выступу, выполнен скос.
