Преобразователь температуры в частоту

Преобразователь температуры в частоту

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в измерительной технике, в частности в системах управления и контроля с цифровой индикацией. Цель изобретения - повышение эффективности за счет раздельной регулировки частоты и амплитуды сигналов. Для этого между катодом тиристора 2 и выводом переменного резистора 6 включен конденсатор 7. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 5 С 01 К 7/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4274884/24-10 (22) 01, 07.87 (46) 23.01,90. Бюл. Ф 3 (71) Белорусский технологический институт им. С.M. Кирова (72) В.В. Попивненко (53) 536.53(088„8) (56) Авторское свидетельство СССР

В 723395, кл. G 01 К 7/14, 1976.

Авторское свидетельство СССР

N - 1366887, кл, G 01 К 7/14, 1986.

„„SU„„>538 1 А1

2 (54) ПРЕОБРАЗОВАТЕЛЬ ТЕМПЕРАТУРЫ В

ЧАСТОТУ (57) Изобретение может быть использовано в измерительной технике, в частности в системах управления и контроля с цифровой индикацией. Цель изобретения — повышение эффективности за счет раздельной регулировки частоты и амплитуды сигналов.

Для этого между катодом тиристора 2 и выводом переменного резистора 6 включен конденсатор 7. 2 ил.

15

25 з 153

Изобретение относится к измерительной технике, а именно к дистан" ционному измерению температуры, Цель изобретения — повышение эффективности за счет раздельного регулирования частоты и амплитуды сигналов.

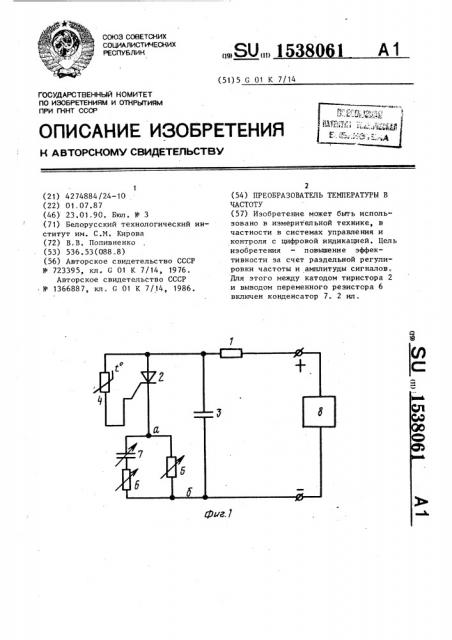

На фиг. 1 приведена схема преобразователя температуры; на фиг. 2— временные диаграммы его работы.

Преобразователь содержит сопротивление нагрузки, тиристор 2, первый конденсатор .3, термочувствительный элемент (например, терморезистор 4, первый 5 и второй 6 резисторы, кон денсатор 7, который выполнен пере, менным, источник 8 питания.

На фиг. 1 изображен участок цепи аб, включенный в цепь катода тиристора 2.

Преобразователь работает следующим образом.

При подключении устройства к источнику 8 питания первый конденсатор 3 заряжается по цепи; плюсовая клемма источника 8 — сопротивление нагрузки 1 — первый конденсатор 3— минусовая клемма источника, а второй конденсатор 7 заряжается по цепи; плюсовая клемма источника 8 — сопротивление нагрузки 1 — термочувствительный элемент 4 — переход управляющий электрод-катод тиристора 2— второй конденсатор 7 — второй резистор 6 — минусовая клемма источника 8.

Под действием напряжения У протекает ток и по резистору 5.

Так как схема устройства охвачена единым переходным процессом при подключении его к источнику, то постоянная времени заряда конденсаторов одна и та же и определяется параметрами всех элементов схемы. Но при этом напряжение на первом конденсаторе Uс, стремится к установившемуся значению, равному напряжению источника питания U т.е. U с,„= U а напряжение на втором конденсаторе стремится к напряжению на первом резисторе

8061 4 у с ()

= — — -- R также возрастает по закоRa+R f ну экспоненты.

Так как сопротивление второго резистора 6 невелико, в предельном случае оно может быть равно нулю, и так как сила тока в ветви, содержащей второй конденсатор 7 и второй резистор 6, по мере заряда конденсатора уменьшается, то в первом приближении падением напряжения на резисторе 6 можно пренебречь по сравнению с падением напряжения на конденсаторе 7 °

При этом можно считать, что в течение времени заряда первого конденсатора 3 U Uc (фиг ° 2)

В момент времени t напряжение на первом конденсаторе U, достигнет величины, при которой ток управляющего электрода тиристора 2 достигнет величины от ирающего тока управления (при данном напряжении на тиристоре) и тиристор отпирается. При этом практически все напряжение U, (sa вычетом падения напряжения на самом открытом тиристоре) окажется приложенным к участку цепи аб. Напряжение U скачком возрастает, 30 а затем начинает убывать с убыванием напряжения U,,,,а напряжение Uc на втором конденсаторе 7 в это время экспоненциально нарастает, причем ток заряда в нем экспоненциально

35 убывает. IIpH 3TGM TQK B "силовой" цепи тиристора 2 убывает и в момент времени tq он становится меньше тока удерживания тиристора и тиристор запирается. С этого момента первый конденсатор 3 начинает снова заряжаться, а второй конденсатор 7 начинает разряжаться через резисторы 5 и 6 и т.д., цикл работы устрой-. ства повторяется.

Изменяя величины сопротивления резистора 6 и емкости конденсатора

7, можно в широких пределах изменять момент запирания тиристора, а следовательно, изменять частоту импульсов.

= U@6 y = -- - R (фиг. 2)

Uc с у у ф

) yR 5 или Пс = Паeу = + — R (так как ч 5

Пс м - П) °

По мере заряда первого конденсатора 3 напряжение на нем Uc,(t) возрастает по закону экспоненты (фиг. 2) .

Прн этом и напряжение Б (t) При этом в широких пределах можно изменять и амплитуду импульсов.

Формула изобретения
