Способ испытания цилиндрического прессового сопряжения на прочность при скручивании

Способ испытания цилиндрического прессового сопряжения на прочность при скручивании

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и может быть использовано при исследовании несущей способности цилиндрического прессового сопряжения. Целью изобретения является повышение производительности при испытании сопряжения, охватывающий элемент которого выполнен в виде рычага с отверстием на одном конце под охватываемый элемент. Прессовое сопряжение собирают из охватываемого элемента 1 выполненного в виде валика или втулки, и двух охватывающих элементов 2, выполненных в виде рычагов с отверстием на одном конце. В последнее впрессовывается охватываемый элемент 1, который упирают в неподвижную опору 3, а ко вторым концам охватывающих элементов 2 прикладывают силу, по величине которой при страгивании сопряжения вычисляют величину крутящего момента между элементами прессового сопряжения, при котором происходит потеря его прочности. 2 ил.

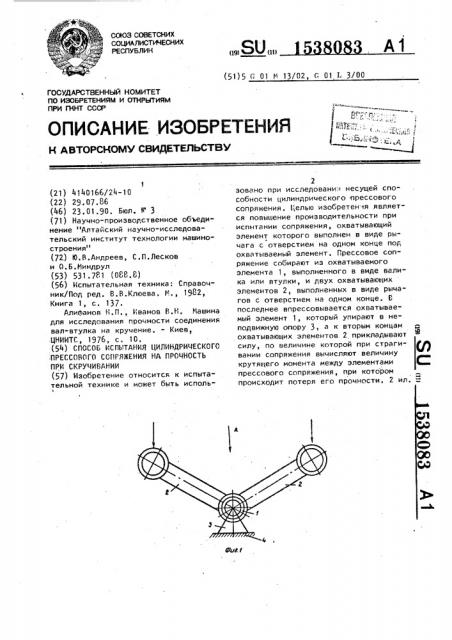

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (Н) (5I) 5 О 01 Н 13/02, О 01 Z, 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABT0PCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4140166/24-10 (22) 29.07.86 (46) 23.01.90. Бюл. h" 3 (71) Научно-производственное объединение "Алтайский научно-исследовательский институт технологии машиностроения" (72) Ю.В.Андреев, С.П.Лесков и О.Б.Ниндрул (53) 531.781 (08Р.8) (56) Испытательная техника: Справочник/Под ред. Б.В.Клюева. И., 1902, Книга 1, с. 137.

Алимжанов H.Ï., Иванов В.Н. Машина для исследования прочности соединения вал-втулка на кручение. - Киев, ЦНИИТС, 1976, с. 10, (54) СПОСОБ ЙСПЬ!ТАНИЯ ЦИЛИНДРИЧЕСКОГО

ПРЕССОВОГО СОПРЯЖЕНИЯ НА ПРОЧНОСТЬ

ПРИ СКРУЧИВАНИИ (57) Изобретение относится к испытательной технике и может быть исполь2 зовано при исследовани:. несущей способности цилиндрического прессового сопряжения. Целью изобретен 1я является повышение производительности при испытании сопряжения, охватывающий элемент которого выполнен в виде рычага с отверстием на одном конце под охватываемый элемент. Прессовое сопряжение собирают из охватываемого элемента 1, выполненного в виде валика или втулки, и двух охватывающих элементов 2, выполненных в виде рычагов с отверстием на одном конце. Б последнее впрессовывается охватываемый элемент 1, который упирают в неподвижную опору 3, а к вторым концам охватывающих элементов 2 прикладывают силу, по величине которой при страгивании сопряжения вычисляют величину крутящего момента между элементами прессового сопряжения, при котором происходит потеря его прочности. 2 ил.

1538083

Изобретение относится к испытательной технике и может быть использовано при исследовании несущей способности цилиндрического прессового сопряжения.

Целью изобретения является повышение производительности при испытании сопряжения, охватывающий элемент которого выполнен в виде рычага с отвер, стием на одном конце под охватываемый элемент.

На иг.1 показана схема приложения, сил к собранному сопряжению; на ! Фиг.2 — вид A на фиг.1.

Исследуемое прессовое сопряжение собирают из охватываемого элемента -1, выполненного в виде валика или втулки, и двух охватывающих элементов 2, выполненных в виде рычагов с отверстием на одном конце, в которое впрессовывается охватываемый элемент 1.

Собранное прессовое сопряжение упирают охватываемым элементом 1 в неподвижную опору 3, а к вторым концам охватывающих элементов 2 прикладывают .силу, и» величине которой в момент страгивания сопряжения (т.е. в момент начала взаимного углового разворота элементов прессового сопря- О .жения) судят о величине крутящего мо" мента, при котором происходит потеря прочности соединением, 1

Предлагаемый способ реализуют следующим образом.

Собранное прессовое сопряжение упирают охватывающим элементом 1 в неподвижную опору 3. При этом, если охватываемый элемент 1 выполнен в виде валика, его концы упирают, например, в призматическое опоры, а если охватываемый элемент 1 выполнен в виде втулки, в качестве неподвижнои опоры может быть использован жесткий вал, введенный внутрь втулки и закрепленный на основании 4. Б том и другом случае сопряжение устанавливается на основание 4 шарнирно. Затем к свободным концам охватывающих элементов 2 прикладывают силу (например, нажимают на них горизонтальной траверсой). величину которой контролируют с помощью динамометра. По величине силы, измеренной в момент страгивания элементов сопряжения судят о крутящем моменте между элементами прессового соединения. формула и з о б р е т е н и я

Способ испытания цилиндрического прессового сопряжения на прочность при скручивании, заключающийся в том, что собирают прессовое сопряжение, создают и регистрируют крутящий момент между элементами прессового сопряжения, о прочности которого судят по величине крутящего момента при страгивании элементов сопряжения, отличающийся тем, что, с целью повышения производительности при испытании сопряжения, охватывающий элемент которого выполнен в виде рычага с отверстием на одном конце под охватываемый элемент, два охватывающих элемента напрессовывают на один охватываемый элемент, который упирают в неподвижную опору, а к вторым концаи охватывающих элементов прикладывают силу, по величине которой судят о крутящем моменте между элементами прессового сопряжения.

1538083

Составитель А.Амаханов

Редактор А.Шандор Техред Л.Сердюкова Корректор Т.Палий

Заказ 165 Тираж 434 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауаская наб., д ° 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
