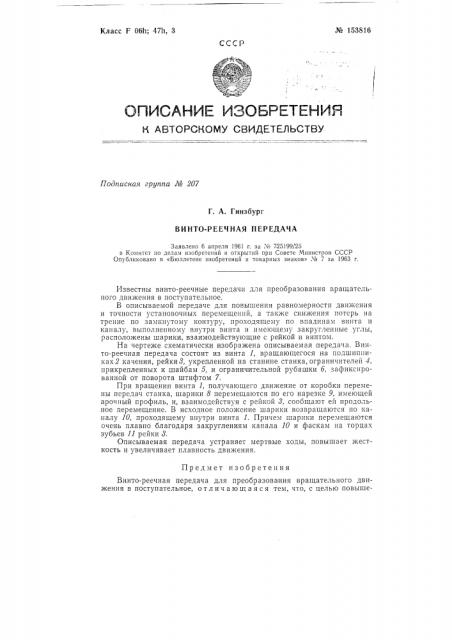

Класс F 0611; 47}1, 3

¹ 153816

Подписная группа № 207

Г. А. Гинзбург

ВИНТО-РЕЕЧНАЯ ПЕРЕДАЧА

Заявлено 6 апреля 1961 r. за № 725199/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарнык знаков» ¹ 7 за 1963 г.

Известны винто-реечные передачи для преобразования вращательного движения в поступательное.

В описываемой передаче для повышения равномерности движения и точности установочных перемещений, а также снижения потерь на трение по замкнутому контуру, проходящему по впадинам винта и каналу, выполненному внутри винта н имеющему закругленные углы, расположены шарики, взаимодействующие с рейкой и винтом.

На чертеже схематически изображена описываемая передача. Винто-реечная передача состоит из винта 1, вращающегося на подшипниках2 качения, рейки8, укрепленной на станине станка, ограничителей 4, прикрепленных к шайбам 5, и ограничительной рубашки 6, зафиксированной от поворота штифтом 7, При вращении винта 1, получающего движение от коробки перемены передач станка, шарики 8 перемещаются по его нарезке 9, имеющей арочный профиль, и, взаимодействуя с рейкой 8, сообщают ей продольное перемещение. В исходное положение шарики возвращаются по каналу 10, проходящему внутри винта 1. Причем шарики перемещаются очень плавно благодаря закруглениям канала 10 и фаскам на торцах зубьев 11 рейки 8.

Описываемая передача устраняет мертвые ходы, повышает жесткость и увеличивает плавность движения.

Предмет изобретения

Винто-реечная передача для преобразования вращательного движения в поступательное, отличающаяся тем, что, с целью повышеЯ 153816

Составитель Ю. А. Буянов

Техред Т, П. Курилко

Редактор Данилова

Корректор Т. Хромцева

ГIодп. к печ. 1 VII — 63 г. Формат бум. 70 Q 108 /iq Объем 0,18 изд. л.

3ак. 1695/16 Тираж 1200 Цена 4 кон

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2. ния равномерности движения, точности установочных перемещений и снижения.псеерь на трение, она снабжена взаимодействующими с рейкой и винтом шариками, расположенными по замкнутому контуру, проходящему по впадинам винта и каналу, выполненному внутри винта и имеющему закругленные углы.
