Изобретение относится к автоматике. Цель изобретения - повышение эффективности устройства. Устройство для контроля профессиональной пригодности радиотелеграфистов содержит пульты 1 оператора, коммутатор 2 пультов, блок сравнения 3, блок счетчиков 4, блок 5 ввода эталонных знаков, г-р 6 тактовых импульсов и формирователь 7 управляющих импульсов. Цель достигается за счет введения автоматизации контроля за группой операторов. 3 з.п. ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО И ОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21 ) 4283273/24-09 (22) 14.07.87 (46) 23.01.90. Бюл, Р 3 (72) Н.И.Кудряшов, В.А .Кирюхин9

В.В.Иухортов и А.С.Ляпичев (53) 621.3.071 (088,8) (56) Авторское свидетельство СССР

Р 1169006, кл. G 09 В 19/26, )984. (54 ) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОФЕССИОНАЛЬНОЙ ПРИГОДНОСТИ РАДИОТЕЛЕГРАФИСТОВ (57) Изобретение относится к автома„„ЯУ„„1538181 . А 1 (51)5 С 09 В 19/26

2 тике. Цель изобретения — повышение эффективности устр-ва. Устр-во для контроля профессиональной пригодности радиотелеграфистов содержит пульты оператора, коммутатор 2 пультов; блок сравнения 3, блок счетчиков 4, блок 5 ввода эталонных знаков, г-р 6 так-, товых импульсов и формирователь 7 управ" ляюших импульсов. Цель достигается за счет введения автоматизации контролн за группой операторов. 3 з,п.ф-лы, 5 ил.

1538181

Изобретение относится к области втаматики, в частности к обучаюцим

« устройствам, и может найти примене«»ие для, контроля передачи текста ради5 ограмм группы аператоран.

Целью изобретения является повышение эффективности устройства за счет введения антоматизации процесса контроля за группой операторов.

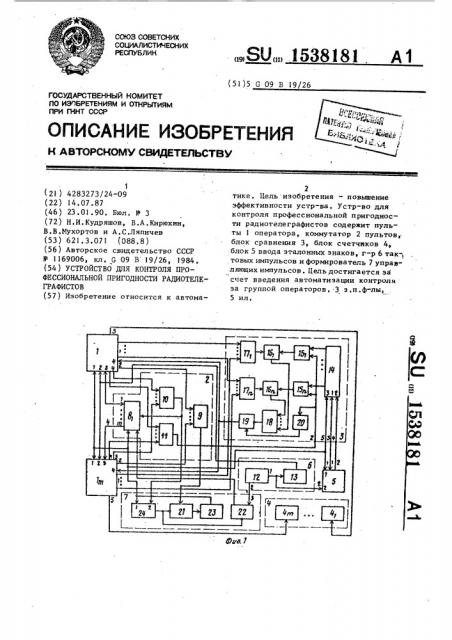

На фиг, 1 изображена структурно электрическая схема устройства;, на !!>иг. 2 — структурно-электрическая схема пульта оператора; на фиг, 3

) структурно-электрическая схема блока синхронизации; на фиг, 4 — струк1 турно-электрическая схема блока вво да эталонных знаков; на фиг, 5 — эпю ры напряжений, поясняющие работу устройства, 20

Устройство содер>ю«т пульт 1 опера.тора, коммутатор 2 пультов, блок 3 сравнения„ блок 4 счетчиков, блок 5 ввода эталонных знаков, генератор 6 тактовых импульсов.и формирователь 7 25 управляющих импульсов, причем коммутатор 2 пультов содержит регистр 8 сдвига, первый 9, второй 10, и третий 11 элементы ИЛИ, гечератор 6 тактовых иМпульсон содержит двухчастат-. ный генератор 12 и делитель !3,, блок

3 сравнения содержит ° регистэ 4 па«змти, н каждом канале эл мент И 15,, элемент ИСКЛЮЧАУЛЕЕ ИЛИ 16, элемент

ИЛИ 17, а также элемент ИЛИ i,, эпемент 9 запрета и элемент 20:-,адерж-" ки, формирователь 7 управляющих импульсов содержит первый элеме .:; 21 запрета, второй элемент 22 запрета, однавибратар 23 и триггер 24, пульт

1 оператора содержит телеграфный ключ

25,. регистра 26.памяти, блок элементан

И 27, триггер 28, блок 29 счнхранизации, . блок 30 выделения паузы, первь«й элемент И 3!, и второй элемент И 32, блок

29 синхронизации содержит триггер 33, первый элемент И 34, второй элемент

И 35, эл<-=мент ИЛИ 36 и элемент 37 запрета, а блок 5 ввода эталонных зна-. ков содержит распределитель 38, блок

39 переключателей, шифратор «О, ре50 гистр 41 памяти, элемент ИЛИ-НЕ 4 2, элемент 43 запрета, первый 44 и нтарай 45 элементы задержки„

Устройство работает следу«ащим образом, Предварительно н днухчастстном генераторе 12 устанавливают частоту, соответствующую скорости, с которой радиателеграфисты должны вести передачи, а блоком 39 переключателей н блоке 5 ввода эталонных знаков — последовательность предъявления контрольных знаков кода Морзе в соответствии с текстом, отпечатанным на бланках, радиограмм, которые выдают каждому оператору проверяемой группы.

Включают питание, Запускается двухчастатный генератор 12, устанавливаются в нулевое состояние триггеры 24 и

28.

По команделрепадавателя радиателеграфисты приступают к передаче текста, При нажатии телеграфного ключа

25 на выходе пультов операторов появляется импульс - элемент знака (фиг, 5а), который с его второго выхода через первый элемент ИЛИ 9 коммутатора 2 пультон поступает на второй вход элемента 2! запрета формирователя 7 упранляюших импульсан, на первый вход которого подан нулевой потенциал с выхода триггера 24. Единичный потенциал с выхода элемента 21 за/ прета поступает на вход аднавибратора

23, Короткий импульс с выхода одновибратора 23 (фиг. 5á) подается на пернь«й вход триггера 24, перебросив па"..ледний в единичное состояние, на третьи входы регистра 8 сдвига коммутатора 2 пультов, регистра 14 памят«,. блока 3 сравнения и регистра 26 памяти пультов 1 операторов 1, установив их в исходное состояние, на первый вход триггера 28, обеспечив подачу с его выхода едиьычного потенциала на второй (управляющий) вход первого элемента И 31, на вход элемента И 35 блока 29 синхронизации, обеспечив подачу тактовых импульсов на второй вход регистра 26 памяти, и на первый вход блока 5 ввода эталонных знаков, осуществив выдвижение с ега первого выхода кодовой ком-1 бинации контрольного знака (фиг. 5в), соответствующей первому знаку текста радиограммы, которая посредством тактовых импульсов, поступающих с первого выхода днухчастотнога генератора

12, через информационный нхад элемента 43 запрета, на управляющий вход которого при выдвижении знака подается нулевой потенциал с выхода элемента ИЛИ-НЕ 42, са скоростью, вдвое большей скорости передачи радиателе графиста, записывается в регистр 14 памяти блока 3 сравнения, 8l 6 ный) второй вход элемента И 31. на вторые входы блока элементов И 27 и, осуществив"считывание информации (кодовой комбинации знака) с выходов регистра 26 памяти, через элементы ИЛИ

17 блока 3 сравнения на вторые входы элементов ИС1ПЮЧАКЩЕЕ ИЛИ 16, Одновременно импульс с выхода первого элемента И 31 поступит через третий элемент

ИЛИ I1 коммутатора 2 пультов на вторые входы элементов И 15 осуществив считывание информации (кодовой комбинации эталонного знака) с выходов регистра 14 .памяти, на первые входы элементов ИСКЛ1ОЧА16ЦЕЕ ИЛИ 16 и на вход элемента 20 задержки.

Если оператор передал знак безошибочно, то кодовые комбинации, записанные в регистре 26 памяти пульта 1 оператора и в регистре 14 памяти блока 3 сравнения будут одинаковые, на выходе элемента ИЛИ 18 нулевой потенциал, приложенный к первому входу элемента !9 запрета, .не изменится. Задержанный импульс с выхода элемента

2G задержки, поданный на второй вход элемента 19 .запрета, с выхода послед-, него поступит на третий (информационный) вход второго элемента И 32 (первый вход пульта 1„ оператора)..Так как в данный момент на первый и второй входы второго элемента И 32 подаются единичные потенциалы (с выхода первого элемента И 31 и триггера. .28), то импульс с его выхода посту- пит на вход блока 4 счетчиков, зафиксировав правильный ответ (фиг.5е), и на второй вход триггера 28, обеспечив подачу нулевого потенциала с выхода последнего на второй (управляющий) вход элемента И 32, предотвращающего запись правильных ответов в блок 4 счетчиков при повторных поступлениях единичного потенциала с i-го выхода регистра 8 сдвига.

Если оператор допустил при передаче ошибку, кодовые комбинации, записанные в регистрах 26 и 14 памяти, будут разные, следовательно, на выходе элемента ИЛИ 18 появится единичный потенциал (импульс, который прикладывается к первому входу элемента 19 запрета, предотвращая прохождение импульса с выхода элемента 20 задержки, т.е. неправильные ответы (ошибочные) не фиксируются.

Если кто-то из операторов переда-.. ет с замедлением или быстрее по срав5

15381

Единичный потенциал с выхода триггера 24, поданный на первый вход элемента 21 запрета, предотвратит прохождение следующих элементов знака на вход одновибратора 23, а воздействующий иа первый вход элемента 22 запрета прекратит поступление тактовых импульсов с второго выхода двухчастотно-о генератора 12 (частота кото10 рых в десятки раз превышает частоту импульсов с первого выхода) на второй (сдвиговый) вход регистра 8, При передаче знака элементы знака, формируемые телеграфным ключом 25 в пульте 1, оператора 1, преобразуются с помощью блока 29 синхронизации в кодовую комбинацию, в которой точ-. ка соответствует "1", тире — "111" ° а паузу между знаками - "0", и, по- 20 ступая на первый вход регистра 26 памяти, тактовыми импульсами на его второй вход с второго выхода блока 29 синхронизации, записывается в регистре 26 памяти..

По окончании передачи знака (од- 25 ним или несколькими операторами - первыми) импульс паузы с третьего выхо-: да пульта 1 оператора, через второй элемент ИЛИ 10 коммутатора 2 пультов (фиг. 5г) подается на первый вход (записи) регистра 8 сдвига, обеспечивая запись единицы в первый разряд, и на второй вход триггера

24 формирова, ÿ 7 управляющих импульсов, перебросив последний в нулевое состояние и обеспечив прохождение .тактовых импульсов с второго. выхода двухчастотного генератора 12 через второй элемент 22 запрета, на первый вход которого подается нулевой

40 потенциал с выхода триггера 24, на второй (сдвиговый) вход регистра 8 сдвига, Единица, записанная в регистре 8 сдвига, с тактовой частотой (фиг. 5д), поступающей с второго выхода двухчастотного генератора 12, последовательно подается на вторые входы первых элементов И 31 пультов

1 оператора.

Если оператор, например, работающий за i-м пультом I оператора (где — любое целое число от 1 до ш), передал первый знак, то импульс паузы с выхода блока 30 выделения паузы, .приложенный к первому (управляющему) входу элемента И 31 пульта. оператора 1;, обеспечит прохождение сигнала (единичного импульса) с i-го выхода регистра 8 сдвига через (информацион1538181

Нению с остальными и отстал (опере ил) от последних настолько, что во время паузы между знаками у основной

Массы обучаемых он передает элементы знака, то при считывании кодовой комбинации для сравнения на первый вход г1ервого элемента И 31 пульта 1 оператора данного оператора подается ну 1евой потенциал. Следовательно, пере- fO

Данный оператором знак .не фиксируетя, причисляется к неправильным отвеам.

При передаче операторами элеменов.последующих знаков кода Морзе ра- 15 ота элементов и блоков осуществляетя аналогично описанному. В процессе ренировки (проверки) преподаватель изуально и на слух определяет опера° оров, сбившихся с ритма передачи.. 20

После передачи радиограммы (одной йли нескольких) преподаватель по поазаниям счетчиков и визуальному наб, юдению за работой каждого оператора

Определяет по тренировочным радиограм-25 мам степень готовности, а по контрольНым радиограммам — степень подготовЛенности радиотелеграфистов.

Использование изобретения в устрой-ЗО

Ствах для контроля радиотелеграфис гов позволяет автоматизировать процесс контроля за работой группы опера-( торов при передаче радиограмм с листа, то повьппает эффективность устройства, так как дает возможность обучаемым отрабатывать передачу текста с определенной, заранее заданной скоростью, что необходимо при подготовке радиотелеграфистов-скоростников 4О (спортсменов, .При проведении подготовйтельных и контрольных (npo верочных) передач с-листа руководитель имеет возможность более внимательно следить за всей группой и по 4g результатам контроля сделать объективную оценку ошибок, допущенных операторами. Систематический контроль передачи позволяет преподавателю своевременно заметить недостатки у обучаемых как по скорости, так и по качеству (безопщбочности) передачи, и определить степень тренируемости радиотелеграфиста, при этом контроль обеспечивается минимальными затратами времени со стороны преподавателя.

Не требуется записи каждого обучаемого на ленту магнитофона и последующей проверки правильности каждой переданной радиограммы путем прослушивания.

Формула изобретения

1, Устройство для контроля профессиональной пригодности радиотелегра-. фистов, содержащее пульты оператора, коммутатор пультов, блок сравнения, генератор тактовых импульсов и блок счетчиков, при этом первые выходы пультов оператора подключены к первым входам коммутатора пультов, о тл и ч а ю щ е е с я тем, что, с целью повышения эффективности и устройст" ва за счет автоматизации процесса контроля за группой операторов, введены последовательно соединенные формирователь управляющих импульсов и блок ввода эталонных знаков, второй вход, первый и второй выходы которого соединены соответственно с первым выходом генератора тактовых импульсов, первым и вторым входами блока сравнения, выход которого подключен к первым входам пультов оператора, вторые — пятые выходы которых подключены соответственно к входам блока счетчиков, вторым и третьим входам коммутатора пультов и третьим входом блока сравнения, четвертый и пятый входы которого соединены соответственно с первым выходом коммутатора пультов и вторыми входами пультов оператора, третьи и четвертые входы которых соединены соответственно с вторыми выходами коммутатора пультов и генератора тактовых импульсов, третий выход которого подключен к первому входу формирователя управляющих импульсов, второй, третий входы и второй выход которого соединен соответственно с третьим, четвертым выходами и четвертым входом коммутатора пультов, пятый вход которого соединен с первым выходом формирователя управляющих импульсов, который содержит последовательно соединенные первый элемент запрета, одновибратор, триггер и второй элемент запрета, причем выход триггера подключен к первому входу первого элемента запрета, второй вход которого является вторым входом формирователя управляющих импульсов, первым и вторым выходами, первым и третьим входами которо го являются соответственно выходы одновибратора и второго элемента запре1538181 та, вторые входы второго элемента запрета н триггера.

2. Устройство по п. 1, о т л,и— ч а ю щ е е с я тем что пульт операФ

5 тора содержит блок элементов И, последовательно соединенные телеграфный ключ, блок синхронизации и регистр памяти, последовательно соединенные блок выделения паузы, первый и второй эле- lp менты И и триггер, выход которого подключен к вторым входам второго элемента И и блока синхронизации, третий вход и в орой вход которого соединен соответственно с выходом блока выделения паузы и вторым входом регистра памяти, третий вход и выходы которого . соединены соответственно с вторым входом триггера и первыми входами блока элементов И, вторые входы ко- 2р торого соединены с выходом первого элемента И, первым — четвертым входами пульта оператора являются соответственно третий вход второго элемента

И, второй вход триггера, второй вход 25 первого элемента И и четвертый вход блока синхронизации, первый вход которого является первым выходом пульта оператора, вторым — пятым выходами которого являются соответственно вы- ЗО ходы второго элемента И, блока выделения паузы, первого элемента И и блока элементов И.

3. Устройство по и. 2, о т л и— ч а ю щ е е с я тем, что блок синхронизации содержит элемент ИЛИ, последовательно соединенные триггер и первый элемент И, последовательно соединенные элемент запрета и второй

1 элемент И, первый вход триггера соеди-4р нен с первым входом элемента ИЛИ, второй вход триггера — с вторым входом первого элемента И, первым входом элемента запрета и вторым входом элемента ИЛИ, выход которого подключен к третьему входу триггера, первый и второй входы которого являются первым и четвертым входами блока синхронизации, вторым и третьим входами, первым и вторым выходами которого являются соответственно вторые входы второго элемента И и элемента запрета, выходы первого и второго элемента И.

4. Устройство по ц. 1, о т л и ч а ю щ е е с я тем, что блок сравнения сбдержит регистр памяти, элемент ИЛИ, последовательно соединенные элемент задержки и элемент запрета, а в каждом канале — элемент ИЛИ, последовательно соединенные элемент И и элемент ИСКЛЮЧАКЩЕЕ ИЛИ, второй вход которого соединен с выходом элемента ИЛИ, при,этом выход регистра памяти подключен к первым входам элементов И каналов, выходы элемен-тов ИСКПЮЧАМЩЕЕ ИЛИ которых подключены к входам элемента ИЛИ, выход которого подключен к первому входу элемента запрета, вход элемента задерж.ки соединен с вторыми входами элементов И всех каналов, входы элементов

ИЛИ которых являются третьими входами блока сравнения, первым, вторым, четвертым и пятым входом и выходом которого являются соответственно первый, второй входы регистра памяти, вход элемента запрета, третий вход регистра памяти и выход элемента запрета
