Устройство для демонстрации свойств дифференциального механизма

Устройство для демонстрации свойств дифференциального механизма

Иллюстрации

Показать все

Реферат



Изобретение относится к демонстрационным приборам и позволяет значительно повысить надежность демонстрации свойств дифференциального механизма с электрическим сопряжением его исполнительных органов, например, в учебном процессе. Устройство содержит основание 1, вертикально установленные на основании опоры 2, в которых посредством шарнирно связанных с ними штанг горизонтально размещена плита 4, два колебательных механизма, каждый из которых состоит из размещенного на плите сельсин-датчика 6 и закрепленного на его роторе маятника 7, средство суммирования колебаний, имеющее установленные на плите 4 два сельсин-приемника 8, размещенный между ними и жестко связанный с их роторами отражатель 9, источник света и экран /на черт.не показаны/, и электромеханический привод 5, при этом на опорах 2 установлены датчики 10 углов поворота штанг, сельсин-датчики и сельсин-приемники попарно и противофазно электрически связаны, а привод 5 установлен на основании 1 с возможностью контакта с плитой 4. При включении электропривода 5, последний, воздействуя на плиту 4, раскачивает ее, а вместе с ней и размещенные на ней колебательные механизмы и средство суммирования колебаний, при этом маятники 7 сохраняют свое вертикальное положение, благодаря чему происходит поворот статоров сельсин-датчиков 6 относительно их роторов, что в свою очередь вызывает перераспределение токов в обмотках сельсин-датчиков, а т.к. пары сельсин-датчиков 6 и сельсин-приемников 8 соединены электрически, то поворот статора сельсин-датчика относительно неподвижного ротора вызывае

анашкевич андрей федорович

ромбак геннадий иосифович

яновский валерий петрович+2071817DeVIce FoR овтаINING тWо-теRмINаL NетWоRк VоLт-амреRе снаRастеRISтIсS15 220080 минск, ленинский пр-т 415 220123 минск, горького 89-77

15 220060 минск, р.люксембург 177-70

15 220107 минск, народная 28-55

15 220039 минск, кузнечная 3-99Изобретение относится к учебно-лабораторному оборудованию для исследования вольт-амперных характеристик двухполюсников. Целью изобретения является

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 G 09 В 23/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ фиг.7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗ 1БРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21 ) 4282732/31-1 2 (22) 13.0?.87 (46) 23.01.90. Бюл. Р 3 (» ) Таганрогский радиотехнический институт им. B,Д, Калмыкова (72) А.А.Сущенко (53) 371. 66/67 (088. 8) (56) Авторское свидетельство СССР

У 1361608, кл. G 09 В 23/10, 1987. (54) УСТРОЙСТВО ДЛЯ ДЕМОНСТРАф1И

СВОЙСТВ ДИФФЕРЕНЦИАЛЬНОГО МЕХАНИЗМА (57) Изобретение относится к демонстрационным приборам и позволяет значительно повысить надежность демон. страции свойств дифференциального механизма с электрическим сопряжением его исполнительных органов, например, в

„„SU„„3538182 А1

2 учебном процессе. Устройство содержит основание 1, вертикально установленные на основании опоры 2, в которых посредством шарнирно связанных с ними штанг горизонтально размещена плита

4, два колебательных механизма, каждый из которых состоит иэ размещенного на плите сельсин-датчика 6 и закрепленного на его роторе маятника 7, средство суммирования колебаний, именщее установленные на плите 4 два сельсин-приемника 8, размещенный между ними и жестко связанный с их роторами отражатель 9, источник света и экран (не показаны), и электромеханический привод 5, при этом на опорах

2 установлены датчики 10 углов поворо1538182 а штанг, сельсин-датчики и сельсин- риемники попарно и противофазно элекрически связаны,, а привод 5 установ., ен на основании 1 с воэможностью контакта с плитой 4. При включении элек5 тропривода 5 последний, воздействуя

На плиту Й, раскачивает ее, а вместе с ней и размещенные на ней колебательные механизмы и средство суммирования 10 олебаний, при этом маятники 7 сохраяют свое вертикальное положение, лагодаря чему происходит поворот стаоров сельсин-датчиков 6 относительно х роторов, что в свою очередь вызыает перераспределение токов в обмотах сельсин-датчиков, а т,к. пары ельсин-датчиков 6 и сельсин-приемков 8 соединены электрически, то оворот статора сельсин-датчика отноi 20 ительно неподвижного рс тора вызывает поворот внутреннего электромагнит(Изобретение относится к обла.сти

Демонстрационных приборов и может ыть использовано, например„ B учеб- 30 ом процессе при изучении свойств механического дифференциальногс ме-! анизма с электрическим ""oïðÿõ<åíèåì го исполнительных органов.

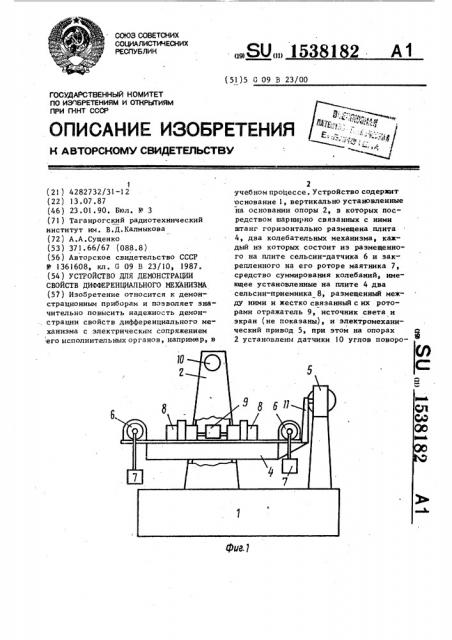

1 .Целью изобретения является г..овыение наглядности демон"трации, На фиг. 1 дано устройство, общий

Вид, вид спереди; на фиг. 2 — то же, вид сбоку; на фиг. 3 — электрическая блок-схема устройства, 40

Устройство содержит основание 1, Вертикально установленные на основании опоры 2, в которых посредством шарнирно связанных с ними штанг 3 горизонтально размещена плита 4, два 45 колебательных механизма, средство суммирования колебаний и электромеханический привод 5, Каждый колебательный механизм сос= тоит из размещенного HB IIJIHT e 4 сель-50 син-датчика 6.и закрепленного на его роторе маятника 7. Средство суммирования колебаний имеет ус:тановленные на плите 4 два сельсин-приемника 8, размещенный между ними и жестко связанный с их роторами отражатель 9, источник света и экран (не показаны), Кроме этого, на опорах 2 установ †. лены датчики 10 углов поворота штанг ного поля сельсин-приемника 8. В резуль тате на роторе последнего возникает крутящий момент, стремящийся повернуть ротор и связанный с ним отражатель 9. Аналогичным образом воздействует на отражатель 9 другая пара сельсин-приемника и сельсин-датчика, но уже с другой стороны и в противоположном направлении, благодаря ее протифофаэиому включению по отношению к первой паре. Таким образом, отражатель 9 не получает никакого воздействия со стороны крутящих моментов, которые, суммируясь, в заимно поглощают друг друга,, и сохраняет свое первоначальное положение неизменным, о чем свидетельствует то, что падающий на экран от отражателя 9 луч света сохраняет свое положение неизменным при различных отклонениях плиты

4. 3 ил, 3, сельсин датчики и сельсин-приемники попарно и противофа.зно электрически связаны, а электромеханический привод 5 установлен на ссновании 1 с возможностью контакта с плитой посредтвом размещенного на последней упор li„ взаимодействующего с эксцентриковым механизмом привода, Устройство работает следующим образом.

При вкяючении электропривода 5 последний, воздействуя своим эксцентриковым механизмом на упор 11, раскачивает по заданному закону, например синусоидальному, плиту 4 . В результате этого вместе с плитой 4 отклоняются на тот же угол, фиксируемый датчи е ками 10 углов поворота штанг 3, и размещенные на нем колебательные механизмы и средство суммирования колебаний, при этом маятники 7 сохраняют свое вертикальное положение, благодаря чему происходит поворот статоров сельсин-датчиков 6 относительно их роторов. Поворот ротора относительно статора сельсин-датчика 6 вызывает в пос-. леднем перераспределение, токов в их трехфазньгх обмотках, а так.KBK пары г сельсин-датчиков 6 и сельсин-приемников 8 соединены электрически, то пос ворот статора сельсин-датчика относительно неподвижного ротора вызывает

Устройство для демонстрации свой ств дифференциального механизма, содержащее основание, плиту, два колебательных механизма, установленных на плите, электромеханический привод и средство суммирования колебаний, о т л и ч а ю щ е е с я тем, что, с целью повышения наглядности демонстрации, оно снабжено вертикально установленными на основании опорами, в которых посредством шарнирно связан- ; ных с ними штанг горизонтально раз2О мещена плита, каждый колебательный механизм состоит из размещенного на плите сельсин-датчика и закрепленного íà его роторе маятника, средство суммирования колебаний имеет установgg ленные на плите два сельсин-приемника, размещенный между ними и жестко связанный с их роторами отражатель, источник света и экран, при этом на

;опорах установлены датчики, углов по3О ворота штанг, сельсин-датчики "и сельсин-приемники попарно электрически связаны, а электромеханический привод установлен на основании с возможностью контакта с плитой, 5 1538 поворот внутреннего электромагнитно

I ro поля сельсин-приемника 8. В резуль. тате на роторе последнего возникает крутящий момент, стремящийся повернуть ротор и связанный с ним отражатель 9.

С другой стороны к отражателю 9 приложен крутящий момент от другой пары сельсин-датчика и сельсин-приемника, но уже в противополсжную" сторону благодаря тому, что каждая пара сельсин-датчика и сельсин-приемника в.,включена противофазно по отношению друг к другу, Таким образом, к отражателю 9 приложены два крутящих момента, равные по модулю и противоположно направленные, вследствие чего эти моменты, суммируясь на отражатель 9, не оказывают на него никакого воздействия, т.е. отражатель 9 сохраняет свое первоначальное положение неизменным.

Свидетельством этого является то, что падающий на экран от отражателя

9 луч света сохраняет свое положение неизменным при отклонениях плиты 4.

Задавая различные режимы раскачивания плиты 4, убеждаются, что отражатель 9 постоянно сохраняет свае первоначальное положение в пространстве.

Использование предлагаемого изобре тения позволяет значительно повысить

182 6 наглядность демонстрации свойств дифференциального механизма, например, в учебном процессе.

Формула изобретения

1538 1 82
