Реферат



Изобретение относится к производству электрорадиоэлементов, а именно к устройствам для изготовления рулонных конденсаторов. Цель изобретения - расширение эксплуатационных возможностей путем заклейки секций конденсаторов с различными габаритами-достигается тем, что механизм подачи липкой ленты выполнен в виде закрепленных на прижимном рычаге 14 копира 27, направляющего 25 и прижимного 15 роликов и скобы 26, огибающей рамки. Прижимной рычаг 14 шарнирно установлен на станине 37 соосно со смоточным шпинделем 1 с рулоном 2 липкой ленты 3 и подпружинен к ножу 29 для отрезки пакета лент, наматываемых в секцию с возможностью взаимодействия с упором 30, закрепленным на ноже 29 для отрезки лент, а намоточные шпиндели 5-8 размещены на планшайбе 4 с возможностью взаимодействия с копиром 27 и выступом 18, закрепленным на поворотном рычаге 16 механизма отрезки липкой ленты. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИИ (51) 5 Н 01 G 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A BTGPCH0MV СВИДЕТЕЛЬСТВУ

2 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

1 1РИ ГННТ СССР

1 (21) 4372008/24-21(22) 27.01.88 (46) 23.01 90. Бюп. II 3 (72) И.K.Âåëÿõèí и В.Н.Жук (53) 621.396.6.002,7(088.8) (56) Авторское свидетельство СССР

У 1309101, кл. Н 01 6 13/02, 11.11.85.

Авторское свидетельство СССР

У 1157582, кл. Н 01 С 13/02, 21.01.83. (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ СЕКЦИЙ РУЛОННЫХ КОНДЕНСАТОРОВ ЛИПКОЙ

ЛЕНТОЙ,З0„„1538192 А1

2 (57) Изобретение относится к произ= водству электрорадиоэлементов, а именно к устройствам для изготовления рулонных конденсаторов. Цель изобретения — расширение эксплуатационных возможностей путем заклейки секций конденсаторов с различными габаритами — достигается тем, что механизм подачи липкой ленты выполнен в виде закрепленных на прижимном рычаге 14 копира 27, направляющего.25 и прижимного 15 роликов и скобы 26, огибающей рамки. Прижимной рычаг 14 шарнирно установлен на станине 37

1538192 сносно со смоточным шпинделем 1 с р лоном 2 липкой ленты 3 и подпружин н к ножу 29 для отрезки пакета л нт, наматываемых в секцию с воэмож5 ностью взаимодействия с упором 30, закрепленным на ноже 29 для отрезки лент, а намоточные шпиндели 5-8 размещены на планшайбе 4 с воэможностью взаимодействия с копиром 27 и выступом 18, закрепленным на поворотном рычаге 16 механизма отрезки липкой ленты. 4 ил.

Изобретение относится к области п оизводства электрорадиоэлементов, a,èìåíHî к устройствам для изго .овления рулонных конденсаторов, 15

1.

Целью изобретения является расширение эксплуатационных возможностей п утем эаклейки секций конденсаторов

1 с различными габаритами.

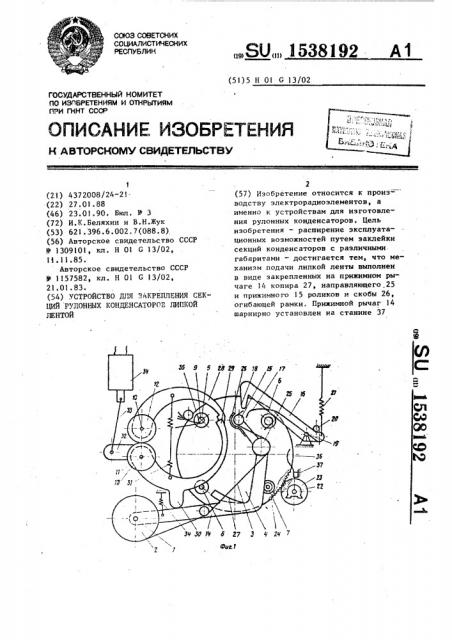

На фя;.1 изображена общая схема устройства для закрепления секций ру) лонных конденсаторов липкои лентои„.

1 н!а фиг. 2-4 — последовательность за-. крепления секций.

Устройство для закрепления секций 25 рулонных конденсаторов липкой лентой содержит установленные на станине смоточный шпиндель 1 с рулоном 2 лип ой ленты 3, поворотную планшайбу 4

1 наматочнымп ш инделями 5-8 с оправами 9, две неподвижные c:.си: !О я 11

5 с. таковлекными ка них нахох ящлми .я зацепления зуб ьатыми колесами 12

ll3 прижимной рычаг 14 с прижимны,.

Доликом 15, механизм отрезки липкой агенты и механизм привода, Механизм отрезки липкой лент 3

»ыполнен в виде поворотного рычага

)6, несущего раскаленную проволоку-нож 17 и имеющего на конце выступ 18. поворотный рычаг 16 шарнирно установлен на оси 19 и под к упору

20 пружиной 21.

Механизм привода поворотной планшайбы 4 содержит электродвигатель 22, ведущую шестерню 23, находящуюся в зацеплении с зубчатым венцом 24 планшайбы 4.

Механизм подачи липкой ленты 3 на. секцию смонтирован на прижимном рычаге 14 и состоит иэ лентоподающего направляющего ролика 25 и скобы-на-. правляющей 26, жестко закрепленной на рычаге 14 и огибающей своим профилем прижимной ролик 15. Прижимной рычаг 14 установлен шарнирно на смоточ- " ном шпинделе 1 и снабжен копиром 27,.

Для отрезки пакета наматываемых в, секцию лент устройство имеет ножи 28 и 29, жестко закрепленные соответственно на зубчатых кслесах 12 и 13.

На ноже 29 имеется упор 30, который опирается на прижимной рычаг 14 ° Ножи 28 и 29 соединены пружиной 31 и через рычаг 32 и тягу 33 связаны с электромагнитом 34. Прижимной рычаг

14 подпружинен к упору 30., Намоточные шпиндели 5-8 предназначены для намо.."ки на установленные в них оправки 9 секции 35 и уста овлены на поворотной пг:ншайбе 4 с возможностью их последовательного взаимодействия с копиром 27 прижимного рычага 14 д выступом 18 на поворотном рычаге 16 механизма отрезки липкой ленты 3. Для уплотнения витков липкой ленты 3 на секции 35 устройство снабжено пластинчатой пружиной 36,. закрепленной на станине 37.

Устройство работает следующим об;,.азом.

По сигналу программного устройства (не показ@на) на электромагнит 34 подается ток. Электромагнит 34 срабатывает,, через тягу 33 и рычаг 32 поворачивает зубчатые колеса 12 и

13 и синхронно раздвигает скрепленные с ними кожи 28 и 29 для отрезки пакета лент, намотанных в секцию.

После этого включается электродвигатель 22 и через шестерню 23 поворачивается на 45 (по часовой стрелке) планшайба 4. При этом намотанная на оправку 9 намоточного шпинделя 5 секция 35 занимает положение, указанное на фиг ° 2. Нож 29 воздействует своим упором 30 на прижимной рычаг 14, отводя его против часовой стрелки Ч ак, что ролик 15 находится в нижнем положении, На ролике 15 свободно лежит начальный конец липкой ленты 3.

Электромагнит 34 отключается и ножи 28 и 29 под действием пружины

3l двигаются навстречу друг другу и разрезают пакет лент (фиг.З), а рычаг 14 под действием пружины 34 поворачивается относительно шпинделя 1

5 15381 против часовой стрелки. При этом на- . чальный конец липкой ленты 3, удерживаемый скобой-направляющей 26, прижимается липким слоем к секции 35 роликом 15. Шпиндель 5 приводится во вращение и липкая лента 3 наматывается на секцию 35, После намотки нужной длины липкой ленты на секцию 35 вращение шпинделя 5 прекращается. По команде от программного устройства снова включается электродвигатель 22 и планшайба 4 еще раз поворачивается на 45 . Во время поворота планшайбы

4 намоточный шпиндель 5, несущий намотанную секцию 35, воздействует на профиль выступа 18 и поворачивает рычаг 16 с ножом 17, преодолевая сопротивление пружичы 21, по часовой стрелке. Закрепленный на рычаге 16 20 с выступом 18 нож 17 поднимается и пропускает под собой секцию 35. 3атем намоточный шпиндель 5 резко сходит с выступа 18 и рычаг 16 резки па" дает под действием пружины 21 поворачиваясь на оси против часовой стрелки до упора 20, а нож 17 падает на липкую ленту и разрезает ее (фиг.4).

Секция 35 с образовавшимся после отрезки липкой ленты концом поджимается к пластинчатой пружине 36 и производится уплотнение витков секции

35. Одновременно при повороте планшайбы 4 намоточный шпиндель 7 воздействует на упор 27 прижимного рычага

14 и, преодолевая сопротивление пружины 34, поворачивает рычаг 14 по часовой стрелке. Прижимной ролик 15 отводится по часовой стрелке и освобождает трассу перемещения секции 35. На следующих позициях поворота планшайоы 4 производятся съем заклеенной лип92 6 кой лентой 3 секции 35 и намотка на оправку 9 пакета лент, образующих новую секцию 35.

Формула изобретения

Устройство для закрепления секций рулонных конденсаторов липкой лентой, содержащее установленные на станине

cMoI î÷íûé шпиндель с рулоном липкой ленты, механизм подачи липкой ленты, механизм отрезки липкой ленты, выполненный в виде поворотного рычага с закрепленным на нем ножом, намоточ" ные шпиндели с оправками-держателями секций конденсаторов, нож для отрезки пакета наматываемых в секцию лент и прижимной рычаг с роликом, о т— л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных воэможностей, оно снабжено размещенной на станине планшайбой с приводом ее вращения и упором, закрепленным на шарнирно размещенном на станине ноже для отрезки пакета наматываемых s секцию лент, поворотный рычаг механизма отрезки липкой ленты выполнен с выступом, а механизм подачи липкой ленты выполнен в виде закрепленных на прижимном рычаге копира, направляющего ролика и скобы, размещенной с возможностью полуохвата ролика, причем прижимной рычаг установлен соосно смоточному шпинделю и подпружинен к ножу для стрезки пакета лент с возможностью взаимодействия с упором, кроме того, намоточные шпиндели с оправками-держателями секций конденсаторов размещены на планшайбе с возможностью взаимодействия с копиром и выступом поворотного рычага.

l)38192
