Циркулятор на металлодиэлектрических волноводах

Циркулятор на металлодиэлектрических волноводах

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике и может использоваться в устройствах миллиметрового и субмиллиметрового диапазонов длин волн. Цель изобретения - уменьшение прямых потерь и увеличение развязки. Циркулятор содержит две плоскопараллельные металлические пластины 1, между которыми размещено Y-разветвление прямоугольных диэлектрических стержней 2 с поперечно намагниченным ферритом 3 в центре и окружающим его диэлектрическим слоем 4. Толщина слоя 4 плавно уменьшается по мере удаления от феррита 3 и стержней 2 и образуется диэлектрический зазор 5. Неоднородность волноводной структуры, образованная слоем 4 переменной толщины в области Y-разветвления, способствует концентрации энергии волны в стержнях 2 и феррите 3, что улучшает прямые потери и развязку циркулятора и повышает его технологичность за счет увеличения размеров и снижения требований к допускам на изготовление стержней. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1538201 А1 (51) 5 Н 01 P 1/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ И306РЕ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4283600/24-09 (22) 16.06.87 (46) 23,01.90. Бюл. X 3 (71) Севастопольский приборостроительный институт (72) А.Б.Кондрашихин (53) 621.332.832,2 (088.8) (56) Патент США ll 3425001, кл. 333111 1969, Патент США 11 3323079, кл, 333-11, 1967. (54) ЦИРКУЛЯТОР НА МЕТАЛЛОДИЭЛГКТРИЧЕСКИК ВОЛНОВОДАХ (57) Изобретение относится к радиотех-. нике и может использоваться в устройствах миллиметрового и субмиллиметро. вого диапазонов длин волн. Цель изобретения — уменьшение прямых потерь и увеличение развязки. Циркулятор со2 держит две плоскопараллельные металлические пластины 1, между которыми размещено Y.— ðàçâåòâëåíèå прямоугольных диэлектрических стержней 2 с поперечно намагниченным г1герритом 3 в центре и окружающим его диэлектрическим слоем 4. Толщина слоя 4 плавно уменьшается по мере удаления от феррита 3 и стержней 2 и образуется диэлектрический зазор 5. Неоднородность волноводной структуры, образованная слоем 4 переменной толщины в области

Y-разветвления, способствует концентрации энергии волны в стержнях 2 и феррите 3, что улучшает прямые потери и развязку циркулятора и повышает его технологичность за счет увеличения размеров и снижения требований к допускам на изготовление стержней, ! ип.

1 538201

Составитель А.Ищенко

Тех Ред Л, Сердюкова

КорректоР Л.Патай

Редактор Г,Волкова

Заказ 171 Тираж 428 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35„ Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Изобретение относится к радиотехнике и может использоваться в устройствах миллиметрового и субмиллиметрового диапазонов длин волн, 5

Целью. изобретения является уменьШение прямых потерь и увеличение раз вязки.

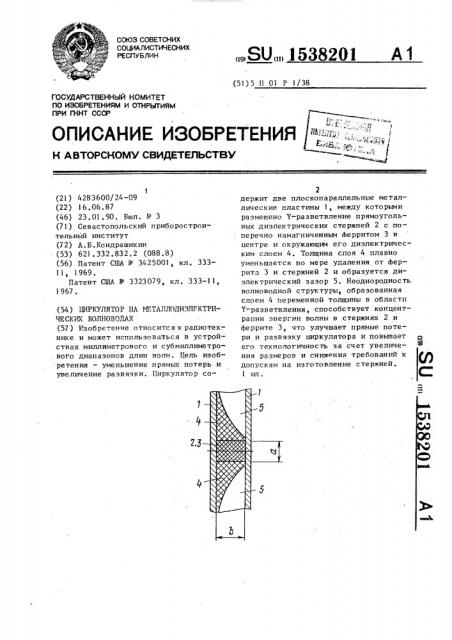

На чертеже изображена конструкция циркулято ра. 1О

Циркулятор содержит две плоскопа1)аллельные металлические пластины 1, между которыми размещено Y-разветвление прямоугольных диэлектрических стержней 2 с поперечно-намагниченным ферритом 3 в центре и окружающим его диэлектрическим слоем 4. При этом толщина диэлектрического слоя 4 плавно уменьшается по мере удаления от феррита 3 и диэлектрических стержней

2 и образуется диэлектрический зазор 5.

Пиркулятор работает следующим образом.

Волна, поступающая на Y-Разветвле ъ5 ние через один из диэлектрических стержней 2, возбуждает в намагниченном феррите 3 две поверхностные волны, обегающие его поверхность в противоположных направлениях. Параметры ферри- 30 та 3 и величина подмагничивающего поя выбираются таким образом, чтобы в лоскости соединения феррита 3 с одним из двух других диэлектрических стержней 2 поверхностные волны складывались синфазно, а в плоскости соединения с другим — противофазно, т.е. выполнялись условия циркуляции СВЧэнергии. При этом неоднородность волноводной структуры образованная диэлектрическим слоем 4 с переменной толщиной в области Y-разветвления способствует концентрации энергии волны в диэлектрических стержнях 2 и феррите 3, что улучшает прямые потери и развязку циркулятора и повышает его технологичность за счет увеличения размеров и снижения требований к допускам на изготовление диэлектрических стержней.

Фо рмула изобретения

Циркулятор на металлодиэлектрических волноводах, содержащий две плоскопараллельные металлические пластины, между которыми размещено разветвление прямоугольных диэлектрических стержней с поперечно намагниченным ферритом в центре и окружающим его диэлектрическим .слоем, о т л и ч а юшийся тем, что, с целью уменьшения прямых потерь и увеличения развязки, диэлектрический слой выполнен с плавным уменьшением толщины по мере удаления от паперечно-намагниченного феррита и диэлектрических стержней.
