Патент ссср 153822

Патент ссср 153822

Иллюстрации

Показать все

Реферат



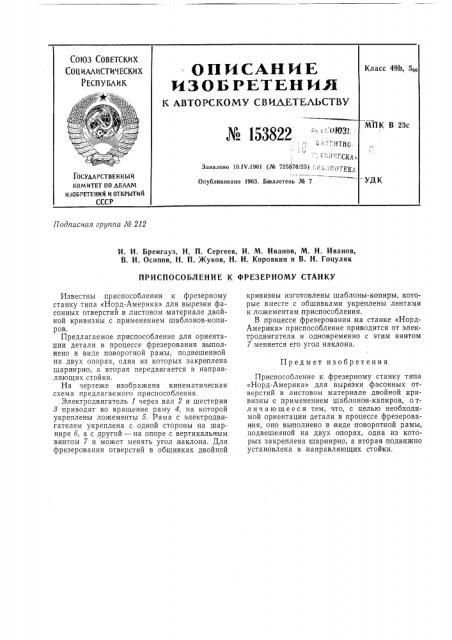

Союз Советских

Соц иАлистических

Респллик опислник

ИЗОБ РЕТЕН

К АВТО РС KO MУ С В И,АКТ Е

К 153822

Класс 49b, 5вв

МПК В 23с

Заявлено 10.1Ч.1961 (№ 725676/25

ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ и1ОБРетений и ОткРытиЙ

СССР

Опубликовано 1963. Бюллетень №

УДК

Подписная группа № 212

И. И. Бренгауз, Н. П. Сергеев, И. М. Иванов, М. Н. Иванов, В, И. Осипов. Н, П. Жуков, Н. И. Коровкин и В. Н. Гоцуляк

ПРИСПОСОБЛЕНИЕ К ФРЕЗЕРНОМУ СТАНКУ

Предмет изобретения

Известны приспособления к фрезерному станку типа «Норд-Америка» для вырезки фасонных отверстий в листовом материале двойной кривизны с применением шаблонов-копиров.

Предлагаемое приспособление для ориентации детали в процессе фрезерования выполнено в виде поворотной рамы, подвешенной на двух опорах, одна из которых закреплена шарнирно, а вторая передвигается в направляющих стойки.

На чертеже изображена кинематическая схема предлагаемого приспособления.

Электродвигатель 1 через вал 2 и шестерни

3 приводит во вращение раму 4, на которой укреплены ложементы 5. Рама с электродвигателем укреплена с одной стороны на шарнире б, а с другой — на опоре с вертикальным винтом 7 и может менять угол, наклона. Для фрезерования отверстий в обшивках двойной кривизны изготовлены шаблоны-копиры, которые вместе с обшивками укреплены лентами к ложементам приспособления, В процессе фрезерования на станке «НордАмерика» приспособление приводится от электродвигателя и одновременно с этим винтом

7 меняется его угол наклона.

Приспособление к фрезерному станку типа

«Норд-Америка» для вырезки фасонных отверстий в листовом материале двойной кривизны с применением шаблонов-капиров, о тл и ч а ю щ е е с я тем, что, с целью необходимой ориентации детали в процессе фрезерования, оно выполнено в виде поворотной рамы, подвешенной на двух опорах, одна из которых закреплена шарнирно, а вторая подвижно установлена в направляющих стойки. № 153822
