Устройство для выделения центров интерференционных полос

Устройство для выделения центров интерференционных полос

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам обработки изображений, в частности к телевизионным устройствам обработки интерферограмм в реальном масштабе времени. Цель изобретения - упрощение устройства за счет исключения компаратора и триггера. Устройство содержит передающую телевизионную камеру 1, блок 2 дифференцирования, триггер 3 Шмитта, компаратор 4 и блок 5 совпадения. На выходе триггера 3 формируется импульс, длительность которого соответствует временному интервалу между превышением сигналом с блока 2 верхнего порогового значения +V<SB POS="POST">п</SB> и уменьшением сигнала до порогового значения - V<SB POS="POST">п</SB>, что соответствует определению окрестности центра /максимума/ интерферационной полосы. Упрощение устройства приводит к более быстрой его настройке и повышению надежности. С уменьшением числа чувствительных /пороговых/ элементов возрастает стабильность работы устройства. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 04 N 7/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCH0MY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

ПРИ ГКНТ СССР,1 (2I) 4427216/24 09 (22) 08 ° 04 ° 88 (46) 23.01,90. Вюл. II - 3 (71) Опытно-конструкторское бюро специальных радиотехнических систем

Новгородского политехнического института и Новгородский политехнический институт (72) Г.П.Афоненко, С.И.Вагунин и Д.Г.Кочетков (53) 621.397(088.8) (56) Авторское свидетельство СССР

У 1164911, кл. Н 04 N 7/18, 1985.

Авторское свидетельство СССР

Р 1133693, кл . Н 04 N 7/18,1985. (54) УСТРОЙСТВО ДПЛ ВВ1ДЕЛЕНИ 1 ЦЕНТРОВ ИНТЕРФЕРЕНЦИОНН1>1Х ПОЛОС (57) Изобретение относится к устр-вам обработки изображений, в частности к телевизионным устр-вам обработÄÄSUÄÄ 1538279 А1

2 ки интерферограмм в реальном масштабе времени. Цель изобретения — упрощение устр-ва за счет исключения компаратора и триггера. устр-во содержит передающую телевизионную камеру 1, блок 2 дифференцирования, триггер 3

Шмитта, компаратор 4 и блок 5 совпадения. На выходе триггера 3 формируется импульс, длительность которого соответствует временному интервалу между превышением сигналом с блока 2 верхнего порогового значения +П„ и уменьшением сигнала до порогового значения -U„, что соответствует определению окрестности центра (максимума) интерферационной полосы. прощение устр — ва приводит к более быстрой его настройке и повышению надежности, С уменьшением числа чувствительных (пороговых) элементов возрастает ста- l бильность работы устр-ва. 2 ил °

79 з.

15382

Изобретение относится к устройствам обработки иэображений, в частно сти к телевизионным устройствам обработки интерферограмм в реальном масштабе времени, 5

Цель изобретения — упрощение устройства за счет исключения компаратора и триггера.

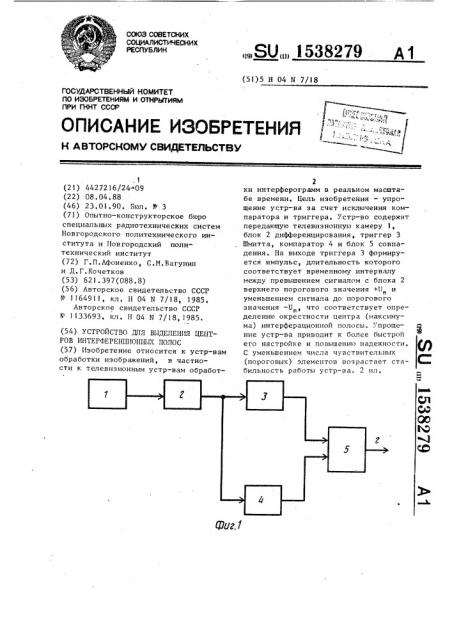

На фиг. 1 представлена блок-схема 10 предлагаемого устройства для выделения центров интерференционных полос; на фиг. 2 — временные диаграммы, ил люстрирующие работу предлагаемого устройства.

Устройство для выделения центров интерференционных полос (фиг. 1) содержит передающую телевизионную камеру (ПТ1() ), блок 2, дифференцирования, триггер 3 Шмитта, компаратор 4 и блок рр

5 совпадения. ределенню окрестности центра (максимума) интерференционной полосы, В результате выполнения операции

U в блоке 5 совпадения над сигналом с выхода триггера 3 Шмитта и сигналом с выхода компаратора 4 (фиг. 2в), -соответствующим отрицательному значению производной сигнала на выходе

ПТК 1, на выходе блока 5 совпадения формируется импульс, соответствующий центру интерференционной полосы (фиг. 2г).

Упрощение устройства приводит к более быстрой его.настройке и повышению его надежности. Снизипось число чувствительных (пороговых) элементов и, следовательно, возрастает стабильность работы устройства.

Формула и з обретения

Устройство работает следующим образом.

Видеосигнал с выхода IITK 1 (фиг.2а) через блок 2 дифференцирования поступает на входы триггера 3 Шмитта и компаратора 4, На входе триггера 3

Шмитта (фиг. 2б) формируется импульс, ЗО длительность которого соответствует временному интервалу между превышени;. ем сигналом с блока 2 дифференцирования верхнего порогового значения +U и уменьшением сигнала до порогового. значения -U» что соответствует опУстройство для выделения центров интерференционных полос, содержащее последовательно соединенные передающую телевизионную камеру, блок дифференцирования, компаратор и блок совпадения, выход которого является выходом устройства, о т л н ч а ю— щ е е с я тем, что, с целью упрощения устройства за счет исключения компаратора и триггера, введен триггер Шмитта, вход которого соединен с выходом блока дифференцирования, а выход триггера Шмитта подключен к второму входу блока совпадения °

1538279

) ) 1 (I
