Класс А 43d; 7!с, 35«,г."в 153850
СССР
М.1 ШФЛЙ:зЯ

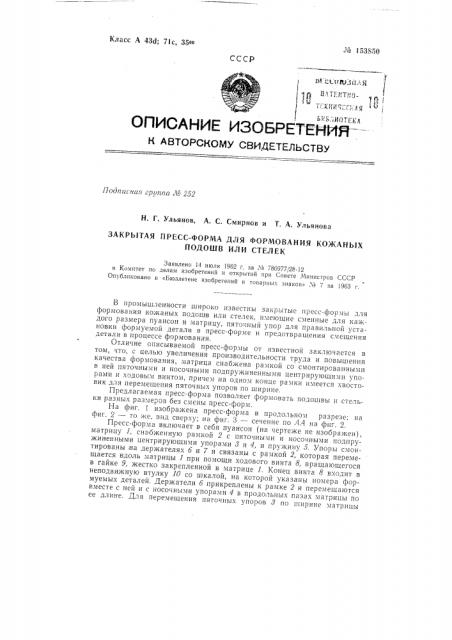

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная ариппа ."1гв 252
Н. Г. Ульянов, А. С. Смирнов и T. А. Ульянова
ЗАКРЫТАЯ ПРЕСС-ФОРМА ДЛЯ ФОРМОВАНИЯ КО)КАНЬ1Х
ПОДОШВ ИЛИ СТЕЛЕК
Заявлено 14 июля 1962 г. за . А 786977, 28-12
R Комитет по делам изобретений и открытий прп Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» Хе 7 за 1963 г.
В промышленности широко известны закрытые пресс-формы для формования кожаных подошв или стелек, имеющие сменные для каждого размера пуансон и матрицу, пято!FlbIH упор для правильной установки формуемой детали в пресс-форме и предотвращения смещения детали в процессе формования.
Отличие описываемой пресс-формы от известной 3аключается в том, что, с целью увеличения производительности труда и повышения качества формования, матрица снабжена рамкой со смонтированными в ней пяточными и носочными подпружиненными центрирующими упорами и ходовым винтом, причем на одном конце рамки имеется хвостовик для перемещения пяточных упоров по ширине.
Предлагаемая пресс-форма позволяет формовать подошвы и стельки разных размеров без смены пресс-форм.
На фиг. изображена пресс-форма в продольном разрезе; на фиг. 2 — то же, вид сверху; на фиг. 3 — сечение по АА на фиг. 2.
Пресс-форма включает в себя пуансон (на чертеже не изображен), матрицу 1, снабженную рамкой 2 с пяточными и носочными подпружиненными центрирующими упорами 8 и 4, и пружину 5. Упоры смонтированы на держателях б и 7 и связаны с рамкой 2, которая перемещается вдоль матрицы 1 при помощи ходового винта 8, вращающегося в гайке 9, жестко закрепленной в матрице 1. Конец винта 8 входит в неподвижную втулку 10 со шкалой, на которой указаны номера формуемых деталей. Держатели б прикреплены к рамке 2 и перемешаются вместе с ней и с носочными упорами 4 в продольных пазах матрицы по ее длине. Для перемещения пяточных упоров 8 по ширине матрицы
¹ 15385Ñ на конце рамки 2 находится хвостовик !1, концы которого установлены под углом к оси матрицы.
При движении рамки 2 хвостовик 11 взаимодействует своими скосами с боковой поверхностью матрицы и передвигает поперек нее держатель 7 с упорами 8.
Перед формованием подошв и стелек центрирующие упоры 8 и 4 устанавливаются на требуемый размер поворотом винта 8, перемещающего рамку 2 с упорами вдоль матрицы 1. Центрирование происходит в четырех точках детали, что обеспечивает ее правильное расположение.
При формовании пуансон входит в матрицу 1, пресс-форма закрывается и центрирующие упоры 3 и 4 углубляются в пазы MBTpHIIbI.
Когда пресс-форма раскрывается, упоры возвращаются в исходное положение пружинами 5.
Предмет изобретения
Закрьпая пресс-форма для формования кожаных подошев или стелек, включающая пуансон, матрицу и пяточный центрирующий упор, отличающаяся тем, что, с целью увеличения производительности труда и повышения качества формования, матрица снабжена рамкой со смонтированными в ней пяточными и носочными упорами и ходовым винтом, причем рамка имеет на одном конце хвостовик для перемещения пяточных упоров по ширине.
/ Физ чиг 2
«4А иг 3
