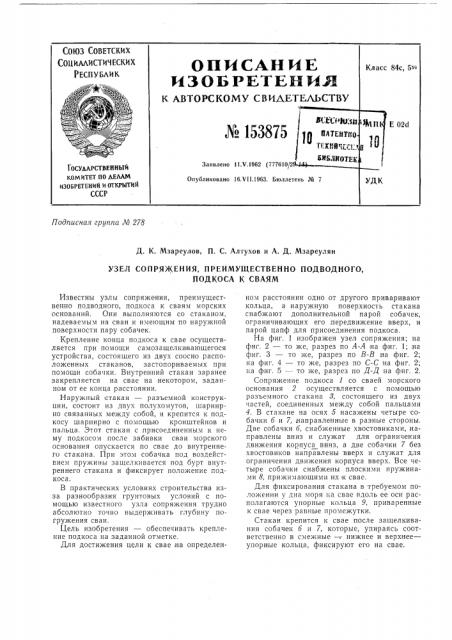

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИ К опислни

ИЗОБРЕТЕН

К АВТОРСКОМУ СВИЛЕ

X 153875

84с, 5>в

Е 026

Заявлено 11.V,1962 (777610/2

Опубликовано 16.VI I.1963, Бюллет

ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ссср

Подписная группа № 276

Д. К. Мзареулов, П. С. Алтухов и А. Д. Мзареулян

УЗЕЛ СОПРЯЖЕНИЯ, ПРЕИМУ1ЦЕСТВЕННО ПОДВОДНОГО, ЛОДКОСА К СВАЯМ

Известны узлы сопряжения, преимущественно подводного, подкоса к сваям морских оснований. Они выполняются со стаканом, надеваемым HB сваи и имеющим по наружной поверхности пару собачек. крепление конца подкоса к свае осуществляется при помощи самозащелкивающегося устройсгва, состоящего из двух соосно расположенных стаканов, застопориваемых при помощи собачки. Внутренний стакан заранее закрепляется на свае на некотором, заданном от ее конца расстоянии.

Наружный стакан — разъемной конструкции, состоит из двух полухомутов, шарнирно связанных между собой, и крепится к подкосу шарнирно с помощью кронштейнов и пальца. Этот стакан с присоединенным к нему подкосом после забивки сваи морского основания опускается по свае до внутреннего стакана. При этом собачка под воздействием пружины защелкивается под бурт внутреннего стакана и фиксирует положение подкоса.

В практических условиях строительства изза разнообразия грунтовых условий с помощью известного узла сопря>кения трудно абсолютно точно выдерживать глубину погружения сваи.

Цель изобретения — обеспечивать крепление подкоса на заданной отметке.

Для достижения цели к свае,на определенном расстоянии одно от другого приваривают кольца, а наружную поверхность стакана снабжают дополнительной парой собачек, ограничивающих его,передвижение вверх, и парой цапф для присоединения подкоса.

На фиг. 1 изображен узел сопряжения; на фиг. 2 — то >ке, разрез по А-А на фиг. 1; .на фиг. 3 — то же, разрез по В-B на фиг. 2; на фиг. 4 — то же, разрез по С-С на фиг. 2; на фиг. 5 — то же, разрез по Д-Д на фиг. 2.

Сопряжение подкоса 1 со сваей морского основания 2 осуществляется с помощью разъемного стакана 8, состоящего из двух частей, соединенных между собой пальцами

4. В стакане на осях 5 насажены четыре собачки 6 и 7, направленные в разные стороны.

Две собачки 6, снабженные хвостовиками,,направлены вниз и служат для ограничения движения корпуса вниз, а две собачки 7 без хвостовиков направлены вверх и служат для ограничения движения корпуса вверх. Все четыре собачки снабжены плоскими пружинами 8, прижимающими их к свае.

Для фиксирования стакана в требуемом положении у дна моря на свае вдоль ее оси располагаются упорные кольца 9, приваренные к свае через равные промежутки.

Стакан крепится к свае после защелкивания собачек 6 и 7, которые, упираясь соответственно в смежные —. нижнее и верхнее— упорные кольца, фиксируют его на свае.

Я 153875

Перед опусканием стакана по свае собачки 6 отводятся в сторону при помощи хвостовиков, которые прижимаются к стакану стальным тросом 10. Один конец троса крепится к стакану, а второй заводится в скобу 11 и удерживается в ней штырем 12, прикрепленным к штанге И. Штанга, заканчивающаяся лапой 14, прикреплена к стакану и может перемещаться вверх вдоль него под влиянием усилия, приложенного к лапе снизу вверх.

При опускании стакана на дно моря лапа 14, упираясь в грунт, под влиянием веса стакана и подводного подкоса 1 сдвигает штангу 18 вверх, выдергивает штырь 12 из скобы 11 и, освободив конец троса 10, отпускает хвостовики собачек 6. Собачки 6, прижавшись к свае, упираются в упорное кольцо, становившееся после забивки сваи у дна моря, и фиксируют стакан от перемещения вниз.

Стакан опускается по свае совместно с подводным подкосом, скрепленным со стаканом через кронштейны 15, приваренные к нижнему концу подкоса. Кронштейны, изготсвленные из толстой листовой стали, охватывают стакан и через имеющиеся отверстия скрепляются с последним при помощи цапф

16, которые рас положены на образующей стакана, совпадающей с геометрической осью сваи, что поз воляет передавать ей усилие от подкоса центрально (без эксцентриситета).

Предложенный узел сопряжения подводного подкоса со сваей в основном применяется гри возведении морских нефтепромысловых эстакад.

Предмет изобретения

Узел сопряжения, преимущественно подводного, подкоса к сваям морских оснований, выполненный со стаканом, надеваемым на сваю и имеющим на наружной поверхности пару собачек, отличающийся тем, что, с целью крепления подкоса на заданной отметке, свая имеет кольца, приваренные на определенном расстоянии одно от другого, а наружная поверхность стакана снабжена дополнительной парой собачек, ограничивающих его продвижение вверх, и парой ца пф для присоединения подкосд,
