Гидродинамическая мельница-смеситель

Гидродинамическая мельница-смеситель

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке материалов с применением ультразвуковой технологии, а именно к гидродинамическим мельницам-смесителям, и обеспечивает повышение надежности, производительности и качества помола. Мельница-смеситель содержит корпус 1, внутри которого на валу 2 последовательно установлены малая крыльчатка 3, прижимной диск 4, упорный диск 5, ротор 6 с пальцами, рабочее колесо 7. Размольное кольцо 8 закреплено на торцовой части статора 9 с пальцами, через центральное отверстие в котором пропущен вал 2 с образованием кольцевого канала. Между прижимным диском 4 и размольным кольцом 8 и между последним и упорным диском 5 установлены тела 10 вращения. Вал 2 соединен с электродвигателем 11, установленным на станине 12. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

ÄÄSUÄÄ1538921 (51)5 В 02 С 15/08, 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯм

ПРИ ГКНТ СССР

Н ABTOPCHGMY СВИДЕТЕЛЬСТВУ

1 (21) 4297207/31-33 (22) 22,06.87 (46) 30,01.90, Бюл. Р 4 (71) Ташкентский политехнический институт им. А.Р. Бируни (72) А.Г.Мильруд и И.Д.Резников (53) 621.926 (088.8) (56) Авторское свидетельство СССР

N - 264904, кл. В 02 С 15/12, 1967.

Солдатенко С.Е., Бирюков В.А.

Роторно-пульсационный аппарат для мехактивации жидких компонентов стройматериалов. — Строительные материалы, 1987, Р 12, с. 28. (54) ГИДРОДИНАМИЧЕСКАЯ МЕЛЬНИЦАСМЕСИТЕЛЬ (57) Изобретение относится к обработке материалов с применением ультразвуковой технологии, а именно к

2 гидродинамическим мельницам-смесителям, и обеспечивает повышение надежности, производительности и качества помола. Мельница-смеситель содержит корпус 1, внутри которого на валу 2 последовательно установлены малая крыльчатка 3, прижимной диск 4, упорный диск 5, ротор 6 с пальцами, рабочее колесо 7. Размольное кольцо 8 закреплено на торцовой части статора 9 с пальцами, через центральное отверстие в котором пропущен вал 2 с образованием кольцевого канала, Между прижимным диском 4 и размольным кольцом 8 и между последним и упорным диском 5 установлены тела 10 вращения. Вал 2 соединен с электродвигателем 11, установленным на станине 12. 1 ил.

1538921

Изобретение относится к обработке

Материалов с применением ультраэвуконой технологии и может быть использовано в строительной, химической, легкой и других отраслях народного хозяйства, где необходимо получение устойчивых мелкодисперсных, многокомпонентных эмульсий и суспензий, 10

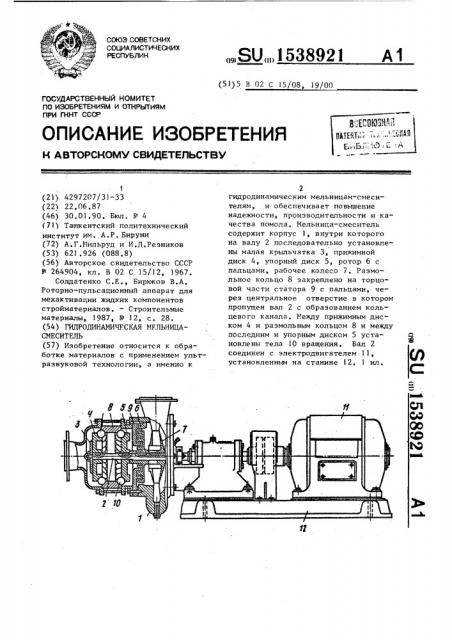

Цель изобретения — повышение нар ежности, производительности и качества помола, На чертеже изображена гидродинаь ическая мельница-смеситель, общий вид.

Гидродинамическая мельница-смеси1ель содержит корпус 1 со спиральным каналом, внутри которого на валу

2 последовательно установлена малая

Крыльчатка 3, прижимной диск 4, упорный диск 5, ротор 6 с пальцами, 1 абочее колесо 7 . Размольное кольцо образует цилиндрическую камеру с выходным патрубком, закреплено на 25

Свободной торцовой части статора 9 с, пальцами с другой стороны, у которого центральное отверстие выполнено

В виде обращенного к упорному диску

5 диффузора, через который пропущен 30 вал 2 с образованием кольцевого канала. Между размольным кольцом 8

Й упорным диском 5 с одной стороны и прижимным диском 4 с другой стороны установлены тела 10 вращения. Вал при помощи полумуфт соединяется электродвигателем 11, установленным на станине 12.

Гидродинамическая мельница-смеситель работает следующим образом.

Компоненты суспензии подаются на малую крыльчатку 3, где за счет центробежных сил отбрасываются к пеI риферии и, попадая между прижимным 45 диском 4, телами 10 вращения и раз мольным кольцом 8, подвергаются истирающим и сдавливающим усилиям.

Размолотая таким образом смесь, пройдя через зазоры, поступает во второй ряд шел 10 вращения и за счет прижима к упорному диску 5 опять подвергается помолу. Затем, через центрапьный вход в статор 9, выполненный в виде диффузора, смесь подается на пальцы ротора 6 и статора 9„ где и происходит коллоидный потол, Готовая смесь рабочим колесом 7 подается в расходную емкость, а при необходимости — на повторное диспергирование, Гидродинамическая мельница-смеситель позволяет производить предварительный помол твердых включений на размольном кольце, с двух сторон которого установлены тела вращения.

3а счет двухразового воздействия сил вращения на твердые включения истирающими и сдавливающими силами осуществляется предварительный помол компонентов, что повышает эффективность самого процесса диспергирования. Кроме этого, узел предварительного помола исключает консоль вала и одновременно является защитным устройством для пальцев ротора и статора, При исключении консоли вала резко снижается износ мягкой набивки и втулки, а также появляется возможность (из-за снижения биения ротора) уменьшить-зазор между пальцами ротора и статора,. Повьппается надежность устройства, производительность и качество помола компонентов суспензии.

Кроме того, обеспечивается уменьшение количества циклов работы мельницысмесителя, а также обеспечивается получения устойчивых суспензий с размером твердых частиц 0,004-0,001 мм.

Формула и з обретения

Гидродинамическая мельница-смеситель, включающая горизонтальный. цилиндрический корпус, закрепленный в его торцовой части статор в виде диска с пальцами и центральным отверстием, установленный на приводном валу в корпусе противолежащий статору ротор, пальцы которого расположены между пальцами диска, и рабочее колесо, отличающаяся тем, что, с целью павьппения надежности, производительности и качества помола, она снабжена выполненной с загрузочным патрубком горизонтальной цилиндрической камерой, соосно размещенными в последней упорным и прижимным дисками, кольцевыми рядами тел вращения и крыльчаткой, причем горизонтальная цилиндрическая камера выходным торцом закреплена на свободной торцовой части статора, центральное отверстие которого выполнено в виде обращенного к упорному диску диффузора и через него пропущен с образованием кольцевого канала при—

153892! между упорным диском и горизонтальной цилиндрической камерой и между последней и прижимним диском, водной вал, на котором закреплены упорный и прижимной диски и крыпьчатка, а ряды тел вращения размещены
