Диспергатор
Иллюстрации
Реферат
Изобретение относится к устройствам для активации цементных суспензий и позволяет повысить степень диспергирования. Диспергатор содержит герметичную емкость 1 с соосно размещенным загрузочным 6 и разгрузочным 4 патрубками. Внутри емкости 1 на боковой поверхности закреплен вогнутый кольцевой отражатель 17, а по оси размещен ротор 16, выполненный по форме шарового сектора и установленный с зазором относительно излучающей мембраны 11 колоколообразной формы, размещенной через уплотнительную прокладку 10 на загрузочном патрубке 7 и снабженной магнитострикционным преобразователем 12. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (5I l 5 В 28 С 5 46
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 4316242/23-33 (22) 16. 10.87 (46) 30.01.90. Бюл. № 4 (71) Николаевский госуда рственный педагогический институт им. В. Г. Белинского (72) В. И. Гуйтур, Я. П. Менько, Н. В. Цепух и А, И. Мигачев (53) 621.929.5 (088.8) (56) Авторское свидетельство СССР № 1175720, кл. В 28 С 5/14; 1983. (54) ДИСПЕРГАТОР (57) Изобретение относится к устройствам для активации цементных суспензий и поз„„SU,» 15 8936
2 воляет повысить степень диспергирования.
Диспергатор содержит герметичную емкость
1 с соосно размещенным загрузочным 6 и разгрузочным 4 патрубками. Внутри емкости 1 на боковой поверхности закреплен вогнутый кольцевой отражатель 7, а по оси размещен ротор 16, выполненный по форме шарового сектора и установленный с зазором относительно излучающей мембраны 11 колоколообразной формы, размещенной ÷åрез уплотнительную прокладку 10 на за-грузочном патрубке 7 и снабженной магнитострикционным преобразователем 12. ил. !
1538936
Формула изоб)ретенич
Ооставитедь Н. Винокмров
Редактор :. Копна Текред И. Верее Корректор О. Кравцова
Зыкa:I 178 Тираж 497 Г!однисное
НН111111Н Госуд)>рственного комитета цо изобретениям и открытиям нри ГКНТ СО Р
113035, Москва, )К--35, Р»ушская наб., д. 4/5
1lроиаводстве>IIII>-издательский комбиныт «Г!атс нт», г. Ужгород, уд, Гагарина, 101
И зооретение относится к строительной технике, в частности к устройствам для лиспергирования и смешивания минеральных
Веществ, применяемых в промышленности с грои тел ьны х материалов.
Цель изобретения — повышение степени диспергирования.

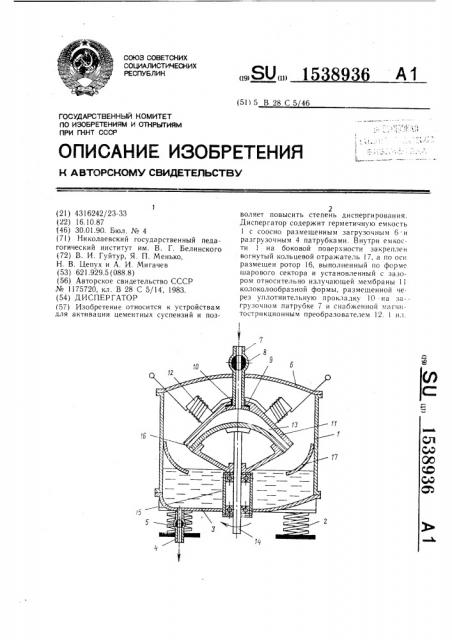

HI чертеже изображен диспергатор, обl l,lH й
Диспергатор состоит из герметичной емкости 1, установленной на амортизаторах 2 с .1llищем 3, содержащим патрубок 4 с пробковым краном 5 и крышкой 6, по оси которой жестко закреплен патрубок 7 для подач!) суспензии с пробковым краном 8 и флан®м 9, на котором(посредством уплотнигельной прокладки 10 неподвижно установлена мембрана 11 колоколообразной формы с магнптострикционным преобразователем с
fl!)HE мнымп катушка vIH 12 и 110.1 которой co()C I I0 Il 0 ЗЯзоро. 1 1 3 На IlpH водНОм 83 1) !
4, хстановл HHOM в подшипниках 15, устанОвлен ротор 16 в виде шарового сектора.
)1» боковой поверхности емкости 1 жестко за крс l>7>0í вогнутый кольцевой отражатель ! 7 II;Ill()oTIII3 зазора 13 между мембраной !! и ротором 16. . L«I. III. рга гор работает следующим об!
)1> 30 >.
ll!)H закрытом пробковом кране 5 и 01 крьпгг>х> ll(100KOB0 1 кране 8 по патрубку 7
»0,1 избыточным давлением подается, например, цемс нтt«t>t суспензия. Одновременно
Включан)тся II !)H >301 (не показан) вала 14
>гриемные катушки 12, подсоединенные к п.»н ритору ультразвуковых колебаний (не и )>;t3;Ill!. (.успензия поступает на вращаю>цийся ротор !6 и центробежной силой прижимается к Внутренней поверхности мембра>нь> 11, подвергаясь Ультразвхковой Обраt>I)I «t., Перет>с щаясь от центра к периферии, суспензия омывает мембрану, от воз.1I HOòâèÿ ультразвука на которой происходит днспсргирование твердых частиц. Олн»>)рс меццо В турбулентном потоке имеет место соударение частиц, трение их о поверхности мембраны 11 и ротора 16, что усиливает диспергирование твердых частиц.
В процессе сжатия суспензии на выходе ее из зазора 13 имеет место градиент давления, что обеспечивает работу его как гидродинамического излучателя и создание при выходе кавитационной зоны (при наличии ультразвука). Таким образом, имеется еще одна зона воздействия на твердые частицы при ударе их в отражатель 17.
По мере заполнения емкости 1 суспензией ультразвуковые колебания наружной поверхности мембраны 11 передаются на твердые частицы и создают над ней дополни15 тельную кавитационную зону. Одновременно охлаждаются приемные катушки 12 магнитострикционного преобразователя.
Пробковый кран 5 открывается полностью или частично в зависимости от объема поступающей суспензии по патрубку 7, и измельченные и активированные твердые частицы по патрубку 4 удаляются.
По окончании работы аналогично диспергатор промывается, после чего выключается привод (не показан) и ультразвуко25 вой генератор (не показан).
Лиспергатор, содержащий герметичную емкость с соосно размещенным загрузочным и разгрузочным патрубками, магнитострикционный преобразователь с излучаюпгей мембраной и приводной вал, отлииаюшийся тем, что, с целью повышения степени диспергирования, он снабжен вогнутым кольцевым отражателем, а вал — ротором, выполненным по форме шарового сектора и установленным с зазором относительно мембраны колоколообразной формы, размещенНоН через уплотнительную прокладку на загрузочном патрубке, причем вогнутый коль4р цевой отражатель закреплен к боковой поверхности емкости напротив зазора между мембраной и ротором.
