Способ изготовления глубоких стаканов

Способ изготовления глубоких стаканов

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, в частности к изготовлению глубоких стаканов из листовых заготовок. Цель изобретения - повышение качества изделий. После вырубки заготовки и первой вытяжки полуфабриката со сферическим дном горловину полого полуфабриката обжимают до диаметра готового изделия с получением расширенной придонной части, а готовое изделие получают ротационным обжатием придонной части с одновременной окончательной вытяжкой. Качество изделий повышается за счет снижения растягивающих напряжений в цилиндрической части стакана. 3 ил.

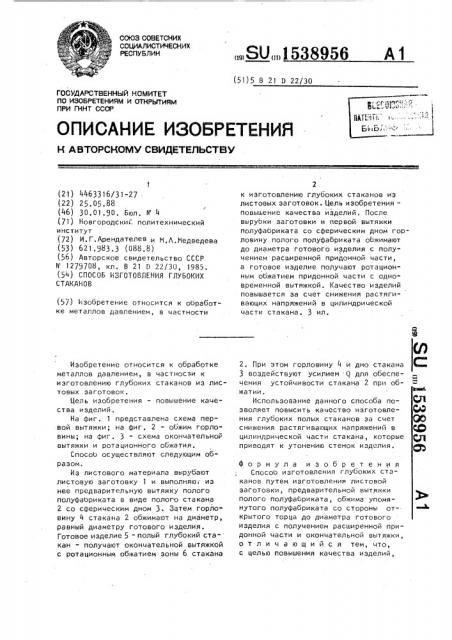

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 В 21 П 22/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР (21) 4463316/31-27 (22) 25,05,88 (46) 30.01.90, Бюл. М 4 (71) Новгородски ", политехнический институт (72) И.Г.Арендателев и М.А.Недведева (53) 621 ° 983.3 (088.8) (56) Авторское свидетельство СССР

N 1279708, кл. В 21 D 22/ЗО, 1985. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ГЛУБОКИХ

CTAKAh0B (5/) Изобретение относится к оЬработке металлов давг>ением, в частности

Изобретение относится к обработке металлов давлением, в частности к изготовлению глубоких стаканов из листовых заготовок.

Цель изобретения - повышение качества изделий.

На фиг. 1 представлена схема первой вытяжки; на фиг. 2 - обжим горловины; на фиг. 3 - схема окончательной вытяжки и ротационного обжатия.

СпосоЬ осуществляют следующим образом.

Из листового материала вырубают листовую заготовку 1 и выполняю . из нее предварительную вытяжку полого полуфаьриката в аиде полого стакана

2 со сферическим дном 3. Затем горловину 4 стакана 2 обжимают на диаметр, равный диаметру готового изделия.

Готовое изделие 5 — полый глубокий стакан - получают окончательной вытяжкой с ротационным обжатием зоны 6 стакана

„„SU„„1538956 А1 к изготовлению глубоких стаканов из листовых заготовок. Цель изобретения— повышение качества йзделий. После выруьки заготовки и первой вытяжки полуфабриката со сферическим дном горловину полого полуфабриката обжимают до диаметра готового изделия с получением расширенной придонной части, а готовое изделие получают ротационным оЬжатием придонной части с одновременной вытяжкой. Качество изделий повышается за счет снижения растягивающих напряжений в цилиндрической части стакана. 3 ил.

2. При этом горловину 4 и дно стакана

3 воздействуют усилием .Q для обеспечения устойчивости стакана 2 при обжатии.

Использование данного способа позволяет повысить качество изготовления глубоких полых стаканов за счет снижения растягивающих напряжений в цилиндрической части стакана, которые приводят к утонению стенок изделия. формула изобретения

СпосоЬ изготовления глубоких стаканов путем изготовления листовой заготовки, предварительной вытяжки полого полуфабриката, обжима упомянутого полуфабриката со стороны открытого торца до диаметра готового изделия с получением расширенной придонной части и окончательной вытяжки, отличающийся тем, что, с целью повышения качества изделий, з 153ь95ь, 4 а

Составитель И.Ковригина

Редактор Н.Ивыдкая Техред Л.Олийньи — Корректор Э.Лончакова, Тираж 617

Заказ i79 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 3-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101 в процессе предварительной вытяжки получают полый полуфабрикат со сферическим дном, а окончательную вытяжку

I осуществляют с ротационным обжатием расширенной придонной части полого полуфабриката,
