Устройство для контроля момента при ударной затяжке резьбовых соединений

Устройство для контроля момента при ударной затяжке резьбовых соединений

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для контроля затяжки резьбовых соединений гайковертами ударного действия. Цель изобретения - повышение точности контроля момента при затяжке за счет совместного выполнения сигнального и инерционного элементов и изменения их кинематической связи с корпусом. Перед началом работы устройство для контроля устанавливается на головку под ключ ударного гайковерта и гайку соответственно. Включается гайковерт. На ударном режиме работы накопления кинетическая энергия вращающихся масс в виде удара передается на корпус 1 и размещенную в нем гайку. Корпус вместе с гайкой вращаются с замедлением, при этом гасится полученная кинетическая энергия. ом поворачивается и Г-образный рычаг 6 с инерционным элементом 8. При остановке корпуса Г-образный рычаг под действием сил инерции повернется на некоторый угол вокруг стержня 5, который определяется жестокостью пружины 9, взаимодействующей с плечом 7. По мере затяжки угол поворота рычага 6 будет возрастать. При достижении предельного момента рычаг 6 повернется на угол, больший угла α, и под действием пружины 9 продолжит поворот до упора плеча 7 в боковую стенку сквозного радиального паза 4, а инерционный элемент 8 выйдет из корпуса, что служит сигналом об окончании затяжки. 2 ил.

СОЮЗ COBEÒÑHÈÕ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 25 В 23/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fNHT СССР

К ABT0PCHOMV СВИДЕТЕПЬС ГВУ! (21) 4346303/25-28 (22) 21.12.87 (46) 30.01.90. Бюл. Р 4 (7 1) Краматорский индустриальный институт (72) В.H.Бузунов, С.С.Красовский, В.Г.Бойко и В.Е.Салин (53) 621. 883 (088. 8) (56) Авторское свидетельство СССР

Р 1146189, кл. В 25 В 23/147, 1974.

Авторское свидетельство СССР

Р 1220777, кл. В 25 В 23/14, 1984 (прототип) . (54) УСТРОЙСТВО Д5ЬЧ КОНТРОЛЯ ИОМЕНТА

ПРИ УДАРНОЙ ЗАТЯЖКЕ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

„„SU„„1539054 А1

2 (57) Изобретение относится к устройствам для контроля затяжки резьбовых соединений гайковертами ударного дей ствия. Цель изобретения - повышение точности контроля момента при затяжке за счет совместного выполнения сигнального и инерционного элементов и изменения их кинематической связи с корпусом. Перед началом работы устройство для контроля устанавливается на головку под ключ ударного гайковерта и гайку соответственно. Включается гайковерт. На ударном режиме работы накопленная кинетическая энергия вращающихся масс в виде удара передается на корпус 1 и размещенную

1539054 в нем гайку. 1<орпус вмеcTp- с гайкой вращаются с замедлением, при этом гасится полученная кинетическая энергия.

Вместе с корпусом поворачивается и

Г-образный рычаг с инерционным элементом 8. При остановке корпуса Г-образный рычаг 6 под действием сил ииерции повернется на некоторый угол в круг стержня 5, который опрг еляет- 10 с жесткостью пружины 9, взаимодейстИзобретение относится к устроист 15 вам для контроля затяжки резьбовых срединений гайковертами ударного дейс гвия и может быть использовано при ,сборочно-разборочных операциях при монтаже и демонтаже механизмов и аг- 20 регятов в различных отраслях промышЛенности.

Цель изобретения — повышение точ Ности контроля за счет выполнения сиго нального и инерционного элементов за 25

Одно целое и изменения их кинематической связи с корпусом.

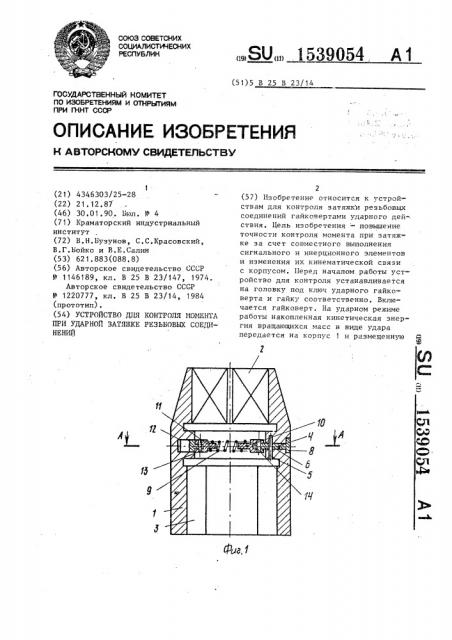

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 — резрез А-А на фиг. 1. 30

Устройство для контроля момента при ударной затяжке резьбовых соедиНений содержит цилиндрический полый корпус 1 с профильными гнездами 2 и 3 по концам для взаимодействия с голов- 35 кой под ключ ударного гайковерта (не показан), гайкой или головкой болта затягиваемого резьбового соединения (не показаны) и сквозным профильным радиальным пазом 4, закрепленный в 40 корпусе 1 параллельно его оси и пересекающий профильный радиальный паз 4 стержень 5, сигнальный элемент в виде

Г-образного рычага 6, плечо 7 которого размещено в профильном радиальном 45 пазу 4, обращено к оси корпуса 1 и установлено с возможностью поворота. вокруг стержня 5, другое плечо 8, обращенное к периферии корпуса 1, выполнено по толщине больше плеча 7 и служит инерционным элементом, центр тяжести которого смещен относительно его оси к периферии корпуса и пружину 9. На концах пружины 9 закреплены направляющие 10 и 11. Направляющая 10

55 свободным концом установлена с воз." можностью поворота ня конце плеча 7

1 -образного рячагя, а направляющая 1.1— на внутренней поверхности корпуса 1. вующей с плечом 7. По мере затяжки угол поворота рычага 6 будет возрастать. При достижении предельного момента рычаг 6 повернется на угол, больший угла о(, и под действием пружины 9 продолжит поворот до упора плеча 7 в боковую стенку сквозного радиального паза 4, а инерционный элемент

8 выйдет из корпуса, что служит сигналом об окончании затяжки, 2 ил.

В полости корпуса закреплена стойка 12, с которой посредством оси 13 связана направляющая 11. Направляющая

10 связана с, концом плеча 7 Г-образного рычага посредством оси 14. Стойка

12 закреплена в корпусе 1 так, чтобы линия, соединяющая . центры осей 13 и 14> являющаяся направлением действия усилия от пружины 9, пересекала плечо 7 Г-образного рычага на участке от оси стержня 5 до конца его плеча.

Устройство для контроля момента при ударной затяжке резьбовых соединений работает следующим образом.

Предварительно .устройртво профильным гнездом 2 устанавливается на головке под ключ ударного гdAKQBppTB> а затем последний вместе с устройством профильным гнездом 3 устанавливается на гайку или головку болта затягиваемого резьбового соединения и включается привод гайковерта.

В процессе навинчивяния гайки гайковерт работает в обычном режиме. По мере затяжки резьбового соединения возрастает сопротивление завинчиванию и гайковерт переходит на ударный режим работы.

После того, как происходит удар, корпус 1, получив определенную угловую скорость, вращается с некоторым замедлением. Вследствие того, что гайка затягиваемого резьбового соединения в процессе поворота испытывает все возрастающее сопротивление затяжке, гасится накопленная кинетическая энергия вращающихся масс ударного гайковерта, переданная через корпус 1 на гайку, которая останавливается вместе с корпусом 1, Вместе с корпусом 1 получает точно такую же начальную угловую скорость Г-образный рычаг с инерционным элементом 8, установленный ня стержне 5 и подпружиненный пружиной 9, соз1539054 дающей момент на плече 7 относительно оси стержня 5, поджимающей инерционный элемент 8 к корпусу 1 и препятствующей повороту Г-образного рыча- .

5 га 6 относительно стержня 5.

По мере замедления вращения корпуса 1 вместе с гайкой затягиваемого резьбового соединения и их остановки под действием полученной энергии Г-об10 разный рычаг 6 поворачивается относительно стержня 5 на некоторый угол, определяемый жесткостью пружины 9, которая гасит энергию Г-образного рычага 6 и возвращает его в исходное положение. По мере затяжки резьбового соединения возрастает величина поворота Г-образного рычага 6 относительно стержня 5, а угол уменьшается.

После i-го удара, когда момент за- 20 тяжки достигает требуемой величины, под действием инерционных сиг Г-образный рычаг 6 поворачивается вокруг срержня 5 на угол, больший угла Ы, и под действием усилия пружины 9 про- 2g должает дальнейший поворот в том же направлении до упора плеча 7 в боковую стенку сквозного профильного радиального паза 4 и удерживается в таком положении пружиной 9. При этом инерци-3О онный элемент 8 выступает из корпуса 1, что служит сигналом о достижении требуемого момента затяжки.

После этого оператор снимает гайковерт с затянутого резьбового соеди35 кения и нажатием пальцем руки на инерционный элемент 8 поворачивает Г-об- . разный рычаг 6 относительно стержня 5, деформируя пружину 9. Как только продольная ось пружины проходит через ось стержня 5 — критическую точку, дальнейшее движение Г-образного рычага 6 совместно с инерционным элементом 8 в исходное положение осуществляется под действием пружины 9.

В дальнейшем цикл повторяется в указанной последовательности.

Формула изобретения

Устройство для контроля момента при ударной затяжке резьбовых соединений, содержащее цилиндрический полый корпус, размещенные в нем инерционный элемент, установленный с возможностью поворота относительно корпуса сигнальный элемент в виде Г-образного рычага и пружину, о т л и— ч а ю щ е е с я тем, что, с целью повышения точности, одно плечо Г-образного рычага выполнено по толщине больше другого и является инерционным элементом, центр тяжести которого смещен относительно егЬ оси к периферии корпуса, а устройство снабжено направляющими, каждая из которых один концом связана с соответствующим концом пружины, а другим — шарнирно с другим концом Г-образного рычага и внутренней поверхностью корпуса соответственно.
