Устройство для резания камня

Устройство для резания камня

Иллюстрации

Показать все

Реферат



Изобретение относится к режущим устройствам, предназначенным преимущественно для распиловки блоков камня и позволяет повысить срок службы и поперечную устойчивость. Это достигается тем, что за счет зацепления роликов 7 приводной цепи 1 и наличия буртов, охватывающих корпус дисковой пилы 4, происходит процесс распиловки камня. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„15390 5 (51)5 В 28 D I/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР

1 (21) 4309573/23-33 (22) 10.08.87 (46) 30.01 90, Бюл. 9 4 (71) Научно-производственное обьединение "Камень и силикаты" (72) В.Х.Оганесян и К.В.Оганесян (53) 679.8.053.3 (088.8) (56) Авторское свидетельство СССР

И 68419, кл. В 28 D 1/04, 1947.

2 (54) УСТРОЙСТВО ДЛЯ РЕЗАНИЯ КАМНЯ (57) Изобретение относится к режущим устройствам, предназначенным преимущественно для распиловки блоков камня, и позволяет повысить срок службы и поперечную устойчивость. Это достигается тем, что за счет зацепления роликов 7 приводной цепи 1 и наличия буртов, охватывающих корпус дисковой пилы 4, происходит процесс распиловки камня. 2 ил.

1539075 и наличия буртов 8, охватывающих корпус дисковой пилы 4, увеличиваются срок службы и поперечная устойчивость дисковой пилы 4 во время распиловки камня. формула и з о б р е т е н и я

Фиг.1

Составитель Е.Булеков

Редактор И.Касарда Техред М.Ходаиич Корректор О.Ципле

Заказ 185. Тираж 494 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН! СССР

113035, Москва, 8-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðîä, ул.Гагарина, 101

Изобретение относится к режущим устройствам, предназначенным преимущественно для распиловки блоков камня.

Цель изобретения — повышение срока службы и поперечной устойчивости.

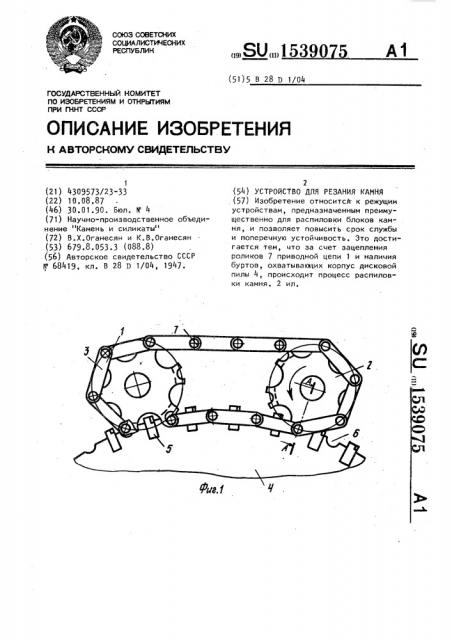

На фиг. 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1.

Устройство состоит из приводной цепи 1 с ведущей 2 и ведомой 3 звездочками и дисковой пилы 4 с резцами

5, . По периметру дисковой пилы 4 выфрезерованы канавки 6, в которые входят в зацепление ролики 7 приводной цепи 1. На ведущей 2 и ведомой 3 звездочках выполнены бурты 8, охватывающие корпус дисковой пилы 4 с обеих сторон.

Устройство работает следующим образом.

При вращении ведущей звездочки 2 с помощью приводной цепи 1 движение передается дисковой пиле 4, которая вращается и резцами 5 производит распиловку.камня. При этом за счет зацепления роликов 7 приводной цепи 1

Устройство для резания камня, включающее дисковую пилу с расположенными по периферии ее корпуса режущими зубьями и привод, выполненный в виде звездочек, входящих в зацепление с дисковой пилой, о т л и ч а ю щ е е с я тем, что, с целью повышения срока службы и поперечной устойчивости, на корпусе дисковой пилы между режущими зубьями образованы пазы, а привод снабжен цепью, охватывающей звездочки и расположенную между ними периферийную часть корпуса дисковой пилы, причем цепь снабжена роликами, входящими -на участке между звездочками в зацепление с пазами корпуса дисковой пилы, а звездочки выполнены с буртиками, охватывающими на участке зацепления корпус дисковой пилы.
