Асфальтобетонная смесь

Асфальтобетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительных материалов и может быть использовано для устройства покрытий автомобильных дорог и гидротехнических сооружений. Целью изобретения является повышение трещиностойкости асфальтобетона. Изобретение осуществляют следующим образом 3,98 - 4,90 мас.% битума смешивают с 0,02 - 0,10 мас.% модифицирующей добавки - алкилмочевинохлорид при температуре 110 - 120°С и перемешивают с нагретыми до 130 - 150°С 25,0 - 33,0 мас.% барханного песка, 6,0 - 12,0 мас.% минерального порошка и щебнем - остальное. Предел прочности при изгибе при -10°С 4,61 - 4,72 МПа, максимальный прогиб образцов - балочек при изгибе 0,34 - 0,60. 2 табл.

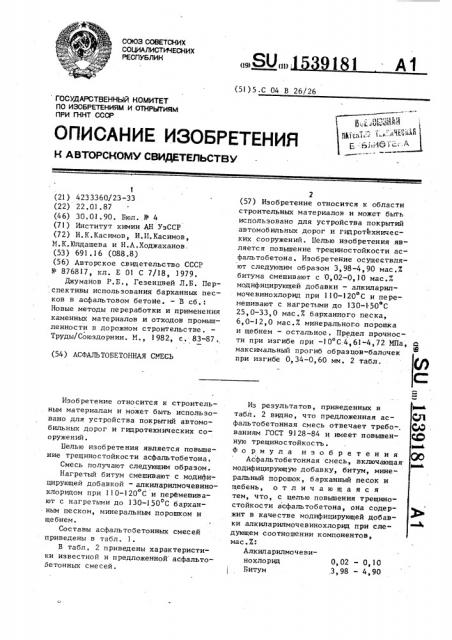

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

11 А1 (19) (И) (51) 5.С 04 В 26/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (54) АСФАЛЬТОБЕТОННАЯ СМЕСЬ ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21 ) 4233360/23-33 (22) 22.01 .87 (46) 30.01.90. Бюл. 1(4 (71) Институт химии АН УЗССР (72) И,К.Касимов, И.И.Касимов, М.К.10лдашева и Н.А.Ходжаханов. (53 ) 691, 1 6 (088 .8) (56) Авторское свидетельство СССР

1(1 876817, кл. Е 01 С 7/18, 1979.

Джуманов P. Б., Гезенцвей Л.Б. Перспективы использования барханных песков в асфальтовом бетоне. — В сб.:

Новые методы переработки и применения каменных материалов и отходов промьппленности в дорожном строительстве.

Труды/Союздорнии. M., 1 982, с. 83-87, Изобретение относится к строительным материалам и может быть использовано для устройства покрытий автомобильных дорог и гидротехнических сооружений.

Целью изобретения является повьппение трещиностойкости асфальтобетона, Смесь получают следующим образом.

Нагретый битум смешивают с модифицирующей добавкой — алкиларилмочевинохлоридом при 110-120 С и перемешивают с нагретыми до 130-150 С барханным песком, минеральным порошком и щебнем, Составы асфальтобетонных смесей приведены в табл. 1.

В табл. 2 приведены характеристики известной и предложенной асфальтобетонных смесей.

2 (57) Изобретение относится к области строительных материалов и может быть использовано для устройства покрытий автомобипьных дорог и гнцротЬхнических сооружений. Белью изобретения является повьппение трещиностойкости асфальтобетона. Изобретение осуществля ют следующим образом 3,98-4,90 мас,X битума смешивают с 0,02-0,10 мас.to модифицирующей добавки — алкиларилмочевинохлорид при 110-120 С и перео мешивают с нагретыми до 130"150 С

25,0-33,0 мас.X барханного песка, 6,0-12,0 мас.7. минерального порошка и щебнем — остальное. Предел прочности при изгибе при -10 С:4,61-4,72 ИПа, а максимальный прогиб образцов-балочек при изгибе 0,34-0,60 мм. 2 табл.

Из результатов, приведенных в табл. 2 видно, что предложенная ас- Ql фальтобетонная смесь отвечает требо-, ф,) . ваниям ГОСТ 9128-84 и имеет повьппен- Я ) ную трещиностойкость.

Фо рмула изобретения Я)

Асфаль тобе тонная смесь, включающая модифицирующую добавку, битум, минеральный порошок, барханный песок и щебень, отличающаяся тем, что, с целью повышения трещиностойкости асфальтобетона, она содержит в качестве модифицирующей добавки алкиларилмочевинохлорид при следующем соотношении компонентов, мас.7:

Алкипарилмочевинохлорид

Битум

15391 81 минеральный порошок

Барханный песок 25,0 — 33,0 щебень Остальное

6,0 — 12 0

Т а б л и и а 1

Состав смеси, мас.X

Компонент

1 2 3 4 5

3,58 3,98 4,44 4,90 5,30

Битум

Алкиларилмочевинохлорид

Барханный песок

Мине ральный порошок

111еб ень

002 002 006 010 010

23,0 25,0 29,0 33,0

35,0

14,0

45,60

12,0

50,0

40 60 90

69,4 65,0 57,5

Таблица 2

Смесь

Показатели

5 по прототипу

282 355 342 306 301

1,13 1,04 1,07 0 88 1,20

9,48 8,73 8,26 8,65 11,4

6 00 5 20 4 50 4 90 7 0

2,66

0,65

l О, 60

7,20

Составитель Б.Петрянин

Редактор Т.Лазоренко Техред А Кравчук Корректор О.Кравцова

Заказ 190 . Тираж 553 Подписное

В11ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент". г.Ужгород, ул. Гагарина,101

Предел прочности при сжатиИ, 11IIa, при температу r ра 1, 20

О

Во онасыцение, o6,%

Предел прочности при .изгибе при — 10 0, %1a

Коэффициент водостойкости

1 МаКсимальный прогиб образ— цоВ-балочек и ри испытании на изгиб при температуре

-10 С

Набухание, об.%

5 32 4 68 4 61 4 72 4 98 6 22

0 68 0,84 0,88 0 87 0 71 0,72

028 034 051 060 058 023

1,21 0,44 0,29 0,10 1,79 1,78
