База сжато-изогнутой колонны

База сжато-изогнутой колонны

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству. Цель изобретения - снижение металлоемкости. База сжато-изогнутой колонны включает опорную плиту 1 и траверсу 2, выполненную из двух вертикальных пластин. К верху пластин траверсы прикреплены анкерные планки 3 с консолями. Длина каждого консольного участка анкерных планок 3 равна половине расстояния между пластинами траверсы 2. Между анкерными планками 3 и опорной плитой 1 установлены анкерные болты 4, закрепленные на планках гайками 5. Анкерные болты 4 имеют дополнительные гайки 6, размещенные под анкерными планками 3, а полость 7, образованная пластинами траверсы 2 и анкерными планками 3, заполнена бетоном. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 5 Е 04 С 3/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4296249/23-33 (22) 17.08.87 (46) 30.01.90. Бюп. У 4 (71) Мариупольский Филиал Украинского государственного института по проек-. тированию металлургических заводов (72) Б.А.Кожин (53) 624.072.23 (088.8) (56) Мельников Н.П. Справочник проектировщика. М.: Стройиздат, 1980, с.164. (54) БАЗА СЖАТО-ИЗОГНУТОЙ КОЛОННЫ (57) Изобретение относится к строительству. ЦЕль изобретения — снижение металлоемкости. База сжато-изогнутой

„.Я0„„539279 А1

2 колонны включает опорную плиту 1 и траверсу 2, выполненную из двух вертикальных пластин. К верху пластин траверсы прикреплены анкерные планки

3 с консолями. Длина каждого консольного участка анкерных планок 3 равна половине расстояния между пластинами траверсы 2. Между анкерными планками

3 и опорной плитой 1 установлены анкерные болты 4, закрепленные на планках гайками 5. Анкерные болты 4 имеют дополнительные гайки 6, размещенные под анкерными планками 3, а полость

7, образованная пластинами траверсы

2 и анкерными планками 3, заполнена бетоном. 2 ил.

1539279

Изобретение относится к строительству, в частности к конструкциям баз, для соединения фундаментов с сжатоизогнутыми колоннами, преимущественно сплошностенчатыми.

Цель изобретения — снижение металлоемкости.

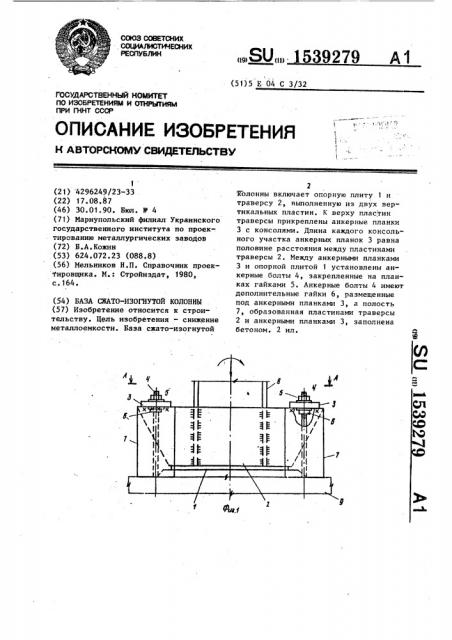

На фиг.1 показана база сжато-изог-. нутой колонны, вид сбоку, на фиг.2 разрез А-А на фиг.1.

База сжато-изогнутой колонны включает опорную плиту 1, траверсу 2, выполненную в виде двух вертикальных пластин, прикрепленных к колонне, анкерные планки 3 с консолями, ! анкерные болты 4, анкерные гайки 5 и 6, установленные соответственно сверху и снизу анкерных планок 3, бетонные или железобетонные заполне ния 7 и колонна 8.

Опорная плита 1 расположена на фуйдаменте 9 и оказывает на него сжимаюшие воздействия, которые передаются, на опорную плиту 1 колонной

8 и траверсой 2.

Вертикальные пластины траверсы 2 прикреплены к колонне 8. Анкерные планки 3 с консолями прикреплены к верху траверсы 2 анкерными болтами

4, которые расположены между вертикальными пластинами траверсы 2, Анкерные болты 4, заделанные в фундамент 9 прикреплены к анкерным планкам 3 с помощью гаек 5, установ- ленных над анкерными планками, и до) полнительных гаек 6, установленных . под анкерными планками.

Расположенные под анкерными планками 3 бетонные или железобетонные заполнения 7, опирающиеся на фундамент 9, дают возможность передавать анкерными планками 3 дополнительные значительные сжимающие усилия, при этом для обеспечения несущей способности анкерных планок 3, за счет из10 менения их напряженного состояния и площади при передаче ими сжимающих усилий, одновременно на анкерные болты

4 и бетонные или железобетонные полости 7, длина консольного участка анкерных планок 3 равна половине расстояния между пластинами траверсы 2.

Формула изобретения

База сжато-изогнутой колонны, включающая опорную плиту, траверсу из двух вертикальных пластин, прикрепленных к колонне, анкерные планки с консолями, прикрепленные к вер25 ху траверсы анкерными болтами, расположенными между вертикальными пластинами траверсы и гайками, размещенными над анкерной планкой, о т л ич а ю щ а я с я тем, что, с целью снижения металлоемкости, анкерные болты выполнены с дополнительными гайками, размещенными под анкерными планками, а полость, образованная пластинами траверсы и анкерными планками, заполнена бетоном, причем длина консольного участка анкерных планок равна половине расстояния между

1 пластинами траверсы.

А-4
