Устройство для дозированной подачи реагента в скважину

Устройство для дозированной подачи реагента в скважину

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности. Целью изобретения является повышение надежности работы за счет предотвращения аварийного повышения давления при одновременном обеспечении оперативной регулировки подачи реагента. Устройство для дозированной подачи реагента в скважину содержит размещенные на поверхности привод штангового насоса, плунжерный дозировочный насос (ПДН) и емкость для реагента. Кинематическая связь ПДН от привода штангового насоса включает трос, рычаг 9, скользящий сухарь 25, ограничивающий ход рычага и тем самым регулирующий расход реагента, эксцентрик 24, В корпусе 4 ПДН выполнен осевой канал 8, гидравлически связанный с всасывающей и нагнетательной полостями 15 и 16. Во всасывающей полости 15 установлен всасывающий клапан 17, в нагнетательной - нагнетательный 18 клапан, выпускной штуцер 14 и обратный клапан 19, позволяющие осуществлять без разгерметизации нагнетательного трубопровода выпуск газа и контроль доз ПДН. В осевом канале 8 установлен плунжер 12 и уплотнительный элемент 13, взаимодействующий с пружиной 20 посредством направляющей втулки 22 и стакана 21, что позволяет увеличить надежность устройства и предотвратить аварийное повышение давления. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 Е 21 В 43/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4298871/23-03 (22) 24.08.87 (46) 30.01. 90. Вюл. N 4 (71) -Нефтегазодобывающее управление

"Краснокамскнефть" Производственного объединения "Пермнефть" (72) И.А.Львов и A.Ã.Ïîðøåíêoâ (53) 622.276.5(088.8) (56) Патент США 9 2773551, кл. 166-75, 1956.

Патент США И 4411313, кл. Е 21 В 43/00, 1983.,SU„„1539309 А1

2 (54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАННОЙ ПОДАЧИ РЕАГЕНТА В СКВАЖИНУ (57) Изобретение относится к горной промышленности. Цель изобретения— повышение надежности работы за счет предотвращения аварийного повьппения давления при одновременном обеспечении оперативной регулировки подачи реагента. Устройство для дозированной подачи реагента в скважину содержит размещенные на поверхности привод штангового насоса, плунжерный,1539309

10 дозированный насос (ПДН) и емкость для реагента. Кинематическая связь

ПДН от привода штангового насоса включает трос, рычаг 9, скользящий сухарь 25, ограничивающий ход рычага и тем самым регулирующий расход реагента, эксцентрик 24. В корпусе 4

ПДН выполнен осевой канал 8, гидравлически связанный с всасывающей и нагнетательной полостями 15 Я 16.

Во всасывающей полости 15 установ( лен всасывающий клапан 17, в нагне . тательной — нагнетательный клапан

Изобретение относится к горной 20 промышленности и может быть исполь-, зовано для дозированной подачи реагента в скважину.

Целью изобретения является повышение надежности работы эа счет предотвращения аварийного повышения давления при одновременном обеспечении ойеративной регулировки подачи реагента.

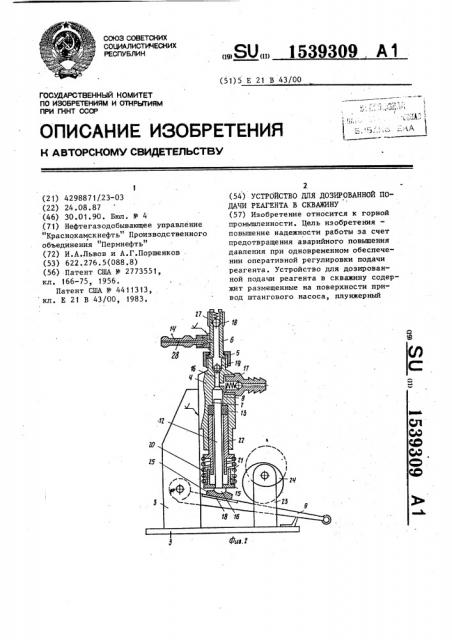

На фиг. 1 изображено предлагаемое устройство для дозированной подачи реагента в скважину, общий вид; на фиг.2 — плунжерный дозировочный насос, разрез °

Устройство для дозированной подачи реагента в скважину, оборудован. ную штанговым насосом (не показан), содержащее размещенные на поверхности емкость для реагента 1, плунжер- 40 ный дозировочный насос 2, включающий корпус (состоящий из станины 3, патрубка 4, связанного посредством гайки 5 с тройником 6) с внутренним уступом 7 и осевым каналом 8 с разме- 45 щенным в нем и кинематически связанными посредством рычага 9 и троса .10 с приводом 11 штангового насоса плунжером 12 и уплотнительным элементом 13, размещенным между плунжером

12 и внутренним уступом 7 корпуса., гидравлически связанные с осевым каналом 8 выпускной штуцер 14, всасы— вающая 15 и нагнетательная 16 полоустановленными в полостях 15 и

16 всасывающим 17 и нагнетательным t8 . клапанами. Кроме того, оно снабжено установленным над осевым каналом 8; под нагнетательным клапаном 18 обрат.—

18, выпускной штуцер 14 и обратный клапан 19, позволяющие осуществлять без разгерметизации нагнетательного трубопровода выпуск газа и контроль доз ПДН. В осевом канале 8 установлены плунжер 12 и уплотнительный элемент 13, взаимодействующий с пружиной 20 посредством направляющей втулки 22 и стакана 21, что позволяет увеличить надежность устрбйства и предотвратить аварийное повышение давления. 2 ил. ным клапаном 19, установленными на плунжере 12, подпружиненными пружиной

20 относительно друг друга стаканом

2 1 и направляющей втулкой 22 над ко.торой размещен уплотнительный элемент

13 с воэможностью взаимодействия с ней, жестко связанным с корпусом кронкронштейном 23 с эксцентриком 24, установленным с возможностью взаимодействия с рычагом 9, и размещенным между рычагом 9 и плунжером 12 сухарем 25, причем выпускной штуцер

14 размещен между нагнетательным 18 и обратным 19 клапанами. Устройство также снабжено всасывающим 26 и нагнетательным 27 трубопроводами, а штуцер 14 имеет канал 28 сообщающий» ся (при отвинчивании штуцера 14) с полостью тройника 6.

Устройство работает следующим образом.

В качестве привода 11 для работы устройства используют привод штангового насоса. Для этого рычаг 9 соединен тросом 10 с приводом 11 штангового насоса. Рычаг 9, двигаясь вверх, воздействует на сухарь 25, предназначенный для разгрузки трущихся поверхностей плунжера 12, стакана 21 и втулки 22. Сухарь 25 передает усилие на сферическую головку 16 плунжера 12. Пружина 20, установленная в частично сжатом состоянии, передает усилие через втулку 22 на уплотнительный элемент 13, что способствует надежности работы последнего.

Находящаяся в осевом канале 8 жидкость (peareHT) вытесняется через обратный клапан 19 в полость тройника 6, откуда через нагнетательный кла-.

5 15393 клапан 18 поступает в нагнетательный трубопровод 27. При движении рычага

9 вниз плунжер 12 усилием пружины 20 возвращается в исходное положение, освобождая пространство для новой

5 порции реагента, поступающей через клапан 17 из всасывающего трубопровода 26.

Первоначальное заполнение рабочих полостей производится со штуцером

14, вывернутом на полоборота. При этом полость тройника 6 сообщается каналом 28 штуцера 14 с внешней средой. Подпружиненный нагнетательный клапан 18 предотвращает перетекание реагента из нагнетательного трубопровода 27 обратно в тройник 6. Выi вернутый на пол-оборота штуцер 14 создает условия свободного заполнения 2 полостей дозировочного насоса 2 реагентом. При необходимости определения соответствия реального дозирования первоначально заданному измеряют количество дозируемого реаген- 25 та при его истечении из канала 28 штуцера 14. Для получения достоверного результата дозу реагента определяют как среднеарифметическое из доз, взятых за 100 качаний насоса. 30

Регулировка дозирования осуществляется изменением угла поворота эксцентрика 24. Ограничение максимального давления, развиваемого насосом, осуществляется следующим образом.

При превышении максимально допу стимого давления в осевом канале 8 реагент через зазор между плунжером

12 и стенкой корпуса 4 давит на уп- лотнительный элемент 13, который че- 40 рез втулку 22 воздействует на пружину 20, сжимая ее. При этом между уступом 7 и уплотнительным элементом

13 образуется кольцевое пространство, которое заполняется реагентом, вытесненным из осевого канала 8 при

09, 6 ходе плунжер".. 12 вверх. При обратном ходе названные элементы дозировочного насоса возвращаются в исходное положение. Так продолжается до тех пор, пока давление в нагнетательном трубопроводе не снизится. формула изобретения

Устройство для дозированной подачи реагента в скважину, оборудованную штанговым насосом, содержащее размещенные на поверхности емкость для реагента, плунжерный дозировочный насос, включающий корпус с внутренним уступом и осевым каналом с размещенным в нем и кинематически связанным посредством рычага и троса с приводом штангового насоса плунжером и уплотнительным элементом, размещенным между плунжером и внутренним уступом корпуса, гидравлически связанные с осевым каналом выпускной штуцер, всасывающая и нагнетательная полости с установленными в полостях всасывающим и нагнетательным клапанами, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности работы за счет предотвращения аварийного повышения давления при одновременном обеспечении оперативной регулировки подачи реагента, оно снабжено устновленным над осевым каналом под нагнетательным клапаном обратным клапаном, установленными на плунжере подпружиненными относительно друг друга стаканом и направляющей втулкой, над которой размещен уплотнительный элемент с возможностью взаимодействия с ней, жестко связанным с корпусом кронштейном с эксцентриком, установленным с возможностью взаимодействия с рычагом, и размещенным между рычагом и плунжером сухарем, причем выпускной штуцер размещен между нагнетательным и обратным клапанами.
