! (ласс Н 03д; 21aт, 36в, № 153934

СССР

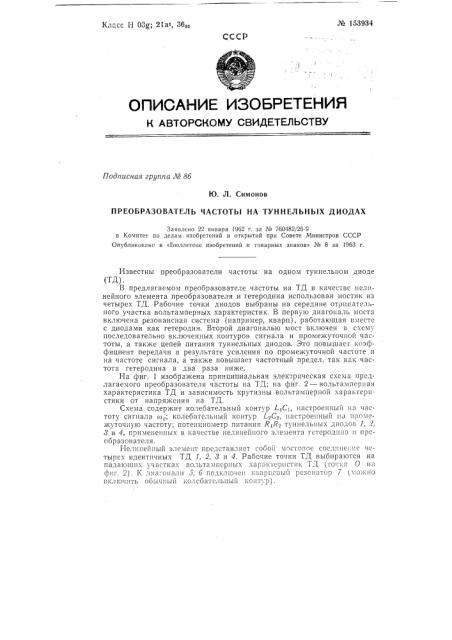

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 8б!

О. Л. Симонов

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЬ! НА ТУН Н ЕЛ ЪН ЫХ ДИОДАХ

Заявлено 22 января 1962 г. за № 760482/26-9 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 8 за 1963 г.

Известны преобразователи частоты на одном туннельном диоде (ТД) .

В предлагаемом преобразователе частоты на ТД в качествс нелинейного элемента преобразователя и гетеродина использован мостик из четырех ТД. Рабочие точки диодов выбраны на середине отрицательного участка вольтамперных характеристик. В первую диагональ моста вксночена резонансная система (например. кварц), работающая вместе с диодами как гетеродин. Второй диагональю мост включен в схему последовательно включенных контуров сигнала и промежуточной частоты, а также цепей питания тунне IbHblx диодов. Это повышает коэффициент передачи в результате усиления по промежуточной частоте и ня частоте сигналя, а также повышает частотный предел, так как частота гетеродина в два раза ниже.

На фиг. изоб)всажена принципиальная электрическая схема предлагаемого преобразователя частоты на ТД; на фиг. 2 — вольтамперная характеристика ТД и зависимость крутизны вольтамперной характеристики от напряжения на ТД.

Схема содержит колебательный контур 1.,С1, настроенньш на частоту сигнала и,; колебательный контур LqC, настроенньш на промежуточную частоту; потенциометр питания RIRg туннельных диодов 1, 2, 8 и 4, примененных в качестве нелинейного элемента гетерод:.1на и преобразователя. !!елпнейный элемент представляет собой мэстOBAе сосдпне"11е четырех идентичных ТД 1, 2, 8 и 4. Рабочие точки ТД выбираются на пядаlОШпх участках BO;IbTBмпсрных ха1 яlстернстнк ТД (то !Кя О ня фпг. 2), I(;I:Ià:опали 0«, б подкл очен кварцсв1п1 резонатор 7 (:.ожно вклlочить ОоычныЙ КО, lсбЯтелыlыЙ коllт p) . № 153934

В точке перегиба сопротивление каждого ТД равно

d„1

Р=—

А $ (U0)

Сопротивление моста в диагонали 5, б отрицательно и равно сопротивлению одного ТД. Оно компенсирует потери кварцевого резонатора 7. В результате этого появляются незатухающие колебания кварца.

Частота кварца выбирается равной

Периодическое изменение с частотой ж, напряжения D, на диагонали 5, б моста приводит к периодическому изменению крутизны 5(Ь) на диагонали 8, 9 с удвоенной частотой 2а, При этом ток, протекаюший через контур LgCz, содержит составляющую промежуточной частоты 0)„

®и — 2®z

Колебательный контур гетеродина (резонатор 7) и другие контуры

L>C, и L>C< преобразователя включены в разные диагонали моста. При идентичности ТД это позволит получить хорошую развязку между колебательными контурами и уменьшить затягивание частоты гетеродина. в результате чего повысится стабильность частоты гетеродина, Кроме этого, затягивание частоты к гетеродина ослабляется потому, что частота о, в два раза ниже.

Среднее значение сопротивления моста на диагонали 8, 9 за период напряжения гетеродина будет отрицательным. Это сопротивление компенсирует потери в контуре сигнала L>C> и в контуре промежуточной частоты, что позволяет получать усиление по мощности так же, как и в резонасных усилителях на ТД.

Предмет изобретения

Преобразователь частоты на туннельных диодах, отл ич а ющийс я тем, что, с целью повышения его коэффициента передачи, получения усиления на частоте сигнала и по промежуточной частоте, в нем применен в качестве нелинейного элемента преобразователя и гетеродина мостик из четырех туннельных диодов, рабочие точки которых выбраны на середине отрицательного участка вольтамперных характеристик, в одну диагональ моста включена резонансная система (например, кварц), работающая совместно с диодами как гетеродин, второй диагональю мост включен в схему, состоящую из последовательно включенных контуров сигнала и промежуточной частоты и цепей питани» туннельных диодов. № 153934
