Реферат



Целью изобретения является упрощение конструкции роторного двигателя с внешним подводом теплоты и уменьшение его габаритов. Двигатель содержит холодную камеру 1 и горячую камеру 2, размещенные в едином корпусе, который разделен перегородкой. В камерах 1 и 2 установлены роторы 4 и 5, находящиеся во взаимном зацеплении. Нагреватель 9, рекуперативный теплообменник 10 и охладитель 11 подключены к камерам 1 и 2 каналами. При нагревании рабочего тела его давление в канале 12 повышается и из-за того, что площадь боковой поверхности роторов 4 и 5 в камере 2 больше, чем соответствующая площадь в камере 1, происходит вращение роторов. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 Г 02 r, 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 (21) "380079/25-06 (22) 22.12.87 (46) 30.01.90. Вюл. Г 4 (75) А.П.Капылов (53) 621 ° 48 (088.8) (56) Патент США Г 3750391, кл. 60/24, 1973. (54) РОТОРНЫИ ДВИГАТЕЛЬ С ВНЕШНИМ

ПОДВОДОМ ТЕПЛОТЫ (57) Целью изобретения является упрощение конструкции роторного двигателя с внешним подводом теплоты и уменьшение его габаритов. Двигатель содержит хо„„SU„„1539359 А 1

2 лодную камеру 1 и горячую камеру 2, размещенные в едином корпусе, который разделен перегородкой. В камерах 1 и

2 установлены роторы 4 и 5, находящиеся во взаимном зацеплении, Нагреватель 9, рекуперативный теплообменник

10 и охладитель 11 подключены к камерам 1 и 2 каналами. При нагревании рабочего тела его давление в канале

12 повышается из-за того, что площадь боковой поверхности роторов 4 и 5 в камере 2 больше, чем соответствующая площадь в камере t, происходит вращение роторов. 4 ил.

1539359

Роторный двигатель с внешним подводом теплоты, содержащий по меньшей мере две камеры - холодную и горячую, в каждой из которых установлена пара роторов, находящихся во взаимном зацеплении, первую магистраль с нагревателем, вход которой подключен к холодной камере, а выход - к горячей камере, вторую магистраль с охладителем, вход которой подключен к горячей камере, а выход - к холодной камере, о т л и ч а ю ц и и с я тем, 35 что, с целью упрощения конструкции, обе камеры размещены в общем корпусе, корпус разделен перегородкой, перпендикулярной осям роторов, на две полости различной длины, вход первой магистрали подсоединен к полости меньшей длины, а выход — к полости большей длины, вход второй магистрали подсоединен к полости

45 большей длины, а выход - к полости меньшей длины.

Изобретение относится к машиностроению, а именно к двигателестроению, и может быть использовано при создании двигателей с внешним подводом теплоты.

Целью изобретения является упрощение конструкции двигателя.

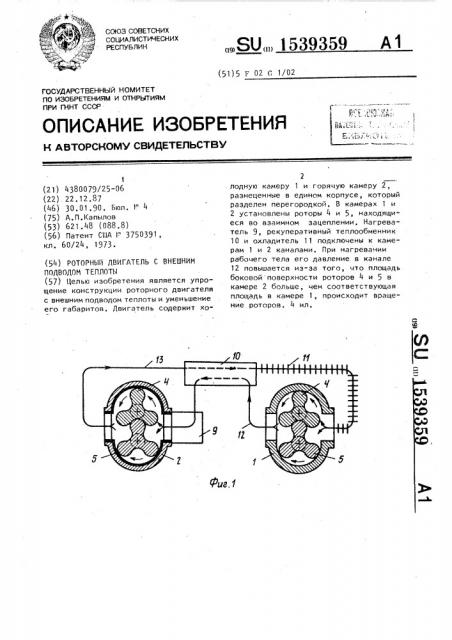

На. Фиг ° 1 изображена принципиальная схема двигателя; на фиг. 2 - его продольный разрез; на фиг . 3 - месторасположение отверстий в перегородк6; на фиг. 4 - их конструктивное исполнение.

Двигатель содержит холодную камеру 1 и горячую камеру 2, размещенные в общем корпусе, который разделен пе !егородкой 3. В камерах 1 и 2 установлены роторы 4 и 5, находящиеся во взаимном зацеплении с помощью шестерен 6 и 7, Последние размещены в картере 8. Камера 2 выполнена теплоизолированной.

Нагреватель 9, рекуперативный теплообменник 1О и охладитель 11 подклю- 2 чены к камерам 1 и 2 каналами 12 и 13.

В перегородке 3 выполнены два отверстия 14 Г-образной формы, соединяЮщие камеры 1 и 2.

Двигатель работает следующим образом.

При нагревании рабочего тела, осуществляемого с помощью рекуперативно;го теплообменника 10 и нагревателя его лавление я к нале 12 становит,ся больше, чем давление рабочего тела в канале 13. Избыточное давление в канале 12 воздействует на лопасти роторов 4 и 5. Так как площадь лопастей в горячей камере 2 больше, чем площадь лопастей в холодной ка, мере 1, то роторы 4 и 5 начинают вра- щатьсяя. Рабочее тело будет непрерывно нагнетаться из канала 13 в канал 12, охлаждаясь в теплообменнике и в охладителе 11. В канале 12 рабочее тело вновь нагревается и цикл повторяется °

При работе двигателя лопасти вращающихся роторов 4 и 5 на определенное время, соответствующее примерно одной трети полного оборота, будут образовывать в камерах 1 и 2 замкнутые объемы с рабочим телом. После образования замкнутого объема, например, в верхней части камер 1 и

2 лопасть ротора 4 открывает верхнее отверстие 14, и часть рабочего тела из горячей камеры 2, где давление выше, перетекает в холодную камеру 1.

Таким образом, выполнение обеих камер в едином корпусе позволяет упростить конструкцию двигателя и снизить его габариты.

Формула изобретения

1539359 г.2

14

Фиг, Ч

Фиг. 5

Составитель С.Караваев

Редактор М. Бандура Техред А.Кравчук Корректор Л.Патай
