Ветроагрегат корешкова

Ветроагрегат корешкова

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить надежность работы ветроагрегата. Платформу 1, установленную на фундаменте с возможностью вращения в горизонтальной плоскости и снабженную передним 2 и задним 3 упорами, ориентируют на ветер таким образом, чтобы возвратная пружина 10, которой снабжена лопасть (Л), располагалась с наветренной стороны. Л, снабженную основанием 6, в котором выполнены поперечные пазы 14 и полость 15 и с которым сопряжена вертикальная ось 7 с установленным на ней каркасом 8 с парусом 9, отводят в сторону заднего упора 3 с последующим ее освобождением. При этом Л под действием возвратной пружины 10 свободно поворачивается вокруг горизонтального вала 4, размещенного на платформе 1 и связанного при помощи храпового механизма 5 с основанием 6, до совмещения кронштейна 11, установленного на оси 7 параллельно плоскости каркаса 8, с передним упором 2. В результате их взаимодействия ось 7 каркаса 8 поворачивается на 90°, при этом парус 9 занимает рабочее положение, перпендикулярное направлению ветра. В этом случае кронштейн 12, установленный на оси 7 перпендикулярно плоскости каркаса 8, занимает положение, перпендикулярное осевой полости ветроагрегата. После разворота паруса 9 Л начинает совершать рабочий ход и передавать воспринимаемое усилие скоростного напора рабочему валу 4. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1539385 А1 (51) 5 F 03 D 5/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н втоесиомм свидяткльствм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4403029/25-06 (22) 05.04.88 (46) 30.01.90. Бюл. И 4 (75) А.А.Корешков (53) 621.438(088.8) (56) Авторское свидетельство СССР

У 1476171, кл. F 03 D 5/06, 1987. (54) ВЕТРОАГРЕ AT КОРЕШКОВА (57) Изобретение позволяет повысить надежность работы ветроагрегата.

Платформу 1, установленную на фундаменте с возможностью вращения в горизонтальной плоскости и снабженную передним 2 и задним 3 упорами,ориентируют на ветер таким образом, чтобы возвратная пружина 10, которой снабжена лопасть (Л), располагалась с наветренной стороны. Л, снабженную основанием 6, в котором выполнены поперечные пазы 14 и полость 15 и с которым сопряженая вертикальная ось 7 с установленным на ней каркасом 8 с парусом 9, отводят в сторону заднего упора 3 с последующим ее освобождением. При этом Л под действи- ем возвратной пружины 10 свободно поворачивается вокруг горизонтального вала 4, размещенного на платформе 1 и связанного при помощи храпо1539385

10 його механизма 5. с основанием 6, до совмещения кронштейна 11, установленного на оси 7 параллельно плоскости каркаса 8, с передним упором 2. В результате их взаимодействия соь 7 каркаса 8 поворачивается на 90, при этом парус 9 занимает рабочее положение, перпендикулярное направлению ветра. В этом случае кронштейн 12, Изобретейие относится к ветро нергетике и может быть использовано

Ь ветроагрегатах.

Целью изобретения является повыШение надежности работы ветроагрегаТа. 20

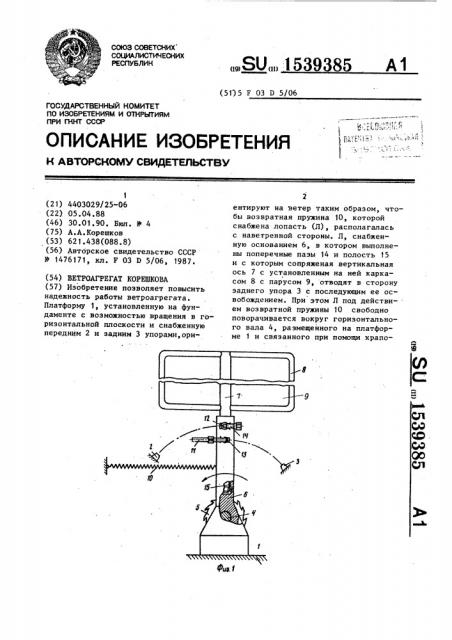

На фиг. 1 схематично изображен ветроагрегат, общий вид; на фиг.2

То же, вид сверху.

Ветроагрегат содержит установленную на фундаменте с возможностью вра- 25 щения в горизонтальной плоскости,. платформу 1 с передним и задним упорами 2 и 3, на которой размещен горизонтальный вал 4, связанный при помощи храпового механизма 5 с основанием 6, сопряженным с вертикальной осью 7, на которой установлен каркас

8 с парусом 9 лопасти, имеющей возвратную пружину 10. Ось 7 снабжена двумя кронштейнами 11 12 один из коS Э

35 ."горых (11) установлен параллельно плоскости каркаса 8, а другой кронштейн (12) — перпендикулярно, основание.. 6 снабжено фиксаторами 13 кронштейнов 11, 12, и в основании 6 выполнены поперечные пазы 14 и полость 15, в которой размещена ось 7 с возможностью поворота вокруг ее о вертикальной оси на угол, равный 90 .

Упоры 2, 3 выполнены ступенчаты- 45 ми, а фиксаторы 13 — в виде вогнутых пластинчатых пружин.

Бетроагрегат работает следующим образом.

Платформу 1 ориентируют на ветер таким образом, чтобы возвратная пружина 10 располагалась с наветренной стороны. Запуск ветроагрегата осуществляется поворотом лопасти, например в сторону заднего упора 3 с

55 соответствующим натяжением пружины

10 и последующим ее освобождением.

При этом под действием возвратной пружины 10 лопасть свободно повораустановленный на оси 7 перпендикулярно плоскости каркаса 8, занимает положение, перпендикулярное осевой полости ветроагрегата. После разворота паруса 9 Л начинает совершать рабочий ход и передавать воспринимаемое усилие скоростного напора рабочему валу 4 ° 1 з.п. ф-лы, 2 ил. чивается вокруг вала 4 до совмещения кронштейна 11 с передним упором 2 ° В результате их взаимодействия ось 7 о каркаса 8 поворачивается на 90, при этом парус 9 занимает рабочее положение, перпендикулярное направлению ветра. В этом случае кронштейн 11, зажатый фиксатором 13, оказывается в осевой плоскости ветроагрегата, а кронштейн 12 занимает положение,перпендикулярное данной плоскости. После разворота паруса 9 лопасть начинает совершать рабочий ход, передавая воспринимаемое усилие скоростного напора рабочему валу 4 через храповой механизм 5, одновременно осуществляя натяжение пружйны 10. В конце рабочего хода после взаимодействия кронштейна 12 с упором,3 каркас 8 с парусом 9 вновь поворачивается вдоль направления ветра, а кронштейн 11 при этом занимает рабочее положение, перпендикулярное осевой плоскости ветроагрегата.

Формула изобретения

1. Ветроагрегат, содержащий установленную на фундаменте с воозможностью вращения в горизонтальной плоскости платформу с передним и задним упорами, на которой размещен горизонтальныи вал, связанный при помощи б храпового механизма с основанием, сопряженным с вертикальной осью,на которой установлен каркас с парусом лопасти, имеющей возвратную пружину, отличающийся тем, что, с целью повышения надежности, ось снабжена двумя кронштейнами, один иэ которых установлен параллельно плоскости каркаса, а другой— перпендйкулярно, основание снабжено фиксаторами кронштейнов, и в нем выполнены поперечные пазы и полость, и8. 2

Составитель В.Игнатьев

1 Редактор М.Бандура Техред Л,Сердюкова Корректор М.Шароши

Заказ 200

Тираж 349

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.ужгород, ул. Гагарина, 101

5 1539385 6 в которой размещена ось с возможно- выполнены ступенчатыми, а фиксато0 стью поворота ее на угол, равный 90 . ры — в виде вогнутых пластинчатых

2. Ветроагрегат по п.1, о т л и- пружин.. ч а ю шийся тем, что упоры
