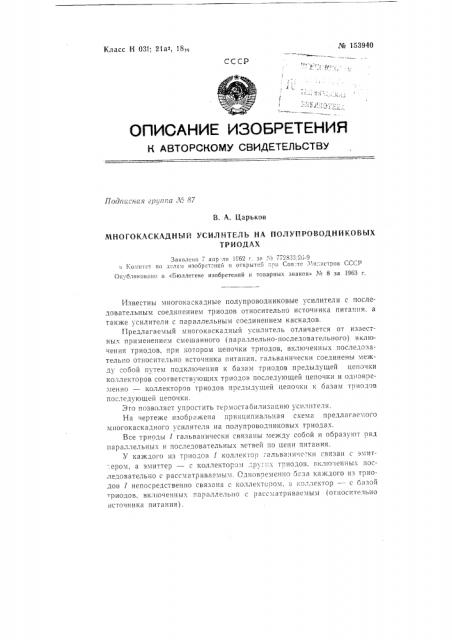

№ 153940

Класс И 031; 21а -, 18„

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л5 87

В. А. Царьков

МНОГОКАСКАДНЫЙ УСИЛИТЕЛЬ НА ПОЛУПРОВОДНИКОВЫХ

ТРИОДАХ

Заявлено 7 апр ля 1е62 г. за № 772833,26-9

Комитет по а лаги изобретений и открытий прп Сов те Министров СССР

Опубликовано в «Б|оллетене изобретений и товарных знаков» ¹ 8 за 1963 г.

Известны многокаскадные полупроводниковые усилители с последовательным соединением триодов относительно источника питания. а также усилители с параллельным соединением каскадов.

Предлагаемый многокаскадный усилитель отличается от известных применением смешанного (параллельно-последовательного) включения триодов, при котором цепочки триодов, включенных последозательно относительно источника питания, гальванически соединены между =oooA путем подключения к оазам триодов предыдущей цепочки коллекторов соответствующих триодов последующей цепочки и одновременно — коллекторов триодов предыдущей цепочки к базам триодов последующей цепочки.

Эго позволяет упростить термостабилизацию усилителя.

На чертеже изображена принципиальная схема предлагае .ого многокаскадного усилителя на полупроводниковых триодах.

Все триоды 1 гальванически связаны между собой и образуют пяд параллельных и последовательных ветвей по цепи питания.

У каждого из триодîв 1 коллекгор; альваниче-.ки связан с эмит,ером, а эмиттер — с коллектором дру нх триодов. ьч<люченных последовательно с рассматриваемым. Одновременно б..за каждого из триодов 1 непосредственно связана с коллектором. а коллектор с базой триодов, включенных параллельно с расс, атриваемым (относительно источника питания). № 153940

Таким образом, все три электрода гальванически связаны с электродами других триодов, что обеспечивает термостабилизацию усилителя.

Эмиттер каждого из триодов 1 в предлагаемом усилителе по переменному току заземлен с помощью емкости 2.

Предлагаемая схема обеспечивает максимальный коэффициент усиления каждого каскада, что трудно получить при других известных способах построения многокаскадного усилителя из-за наличия цепей базового смещения, шунтирующих выходное сопротивление каскада.

Описанный многокаскадный усилитель может найти применение при разработке электронных приборов различного назначения, содержащих как электронные лампы, так и полупроводниковые триоды, а также в другой аппаратуре.

Предмет изобретения

Многокаскадный усилитель на полупроводниковых триодах с гальванической связью между последовательно соединенными (относительно источника питания) каскадами, образующими цепочку, в которой коллектор каждого предыдущего триода соединен с эмиттером последующего триода, отличающийся тем, что, с целью упрощения термостабилизации усилителя, состоящего из нескольких усилительных блоков, соединенных между собой последовательно по переменному току, цепочки триодов, включенных последовательно относительно источника питания, гальванически соединены между собой путем подключения к базам триодов предыдущей цепочки коллекторов соответствующих триодов последующей цепочки, а коллекторы триодов предыдущей цепочки подключены к базам соответствующих триодов по.следующей цепочки, № 15394О был
