Реферат



Изобретение относится к машиностроению, в частности служит для соединения валов силовых агрегатов, может быть использовано в испытательных стендах для определения резонансных частот вращения валов агрегатов и напряжений в валах при резонансе. Цель изобретения - повышение эффективности гашения крутильных колебаний путем обеспечения автоматической замены программ зависимости жесткости муфты от числа оборотов. При изменении числа оборотов муфты изменяется частота вращения шестерни 28. Датчик оборотов передает сигнал об изменении частоты вращения блоку управления. Последний передает сигнал на привод, перемещающий ползун 27 и вращающуюся втулку 19 с ходовым винтом 14. Перемещение винта 14 вызывает вращение зубчатого колеса 11, следовательно, стаканов 3, роликов 6 и размещенных между ними втулок 7 с переменной в окружном направлении жесткостью. При этом изменяется жесткость упругой муфты. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 Г 16 D 3/70

ОПИСАНИЕ ИЗОБРЕП"=НОЯ

И АВТОРСКОЬГФ СВИДЕТЕЛЬСТВУ

Фиг 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТ11РЫТИЯМ

ПРИ ГКНТ СССР (?1) 4441566/25-27 (22) 11.05.88 (46) 30.01.90. Вюл. 1- 4 (72) В.В.Филимонов (53) 62 1.825.7(088.8) (56) Авторское свидетельство СССР

У 1249219., кл, F 16 D 3/70, 1985. (54) УПРУГАЯ МУФТА (57) Изобретение относится к машиностроению и судостроению, в частности служит для соединения валов силовых агрегатов, может быть использовано в испытательных стендах для определения резонансных частот вращения валов агрегатов и напряжений в валах при резонансе. Пель изобретения повышение эффективности гашения хру3 7 8

„„SU„„1539415 А1 тильных колебаний путем обеспечения автоматической замены программ зависимости жесткости муфты от числа оборотов. При изменении числа оборотов муфты изменяется частота вращения шестерни 28. Датчик оборотов передает сигнал об изменении частоты вращения блоку управления. Последний передает сигнал на привод, перемешающий ползун 27 и вращающуюся втулку 19 с ходовым винтом 14. Перемещение винта 14 вызывает вращение зубчатого колеса -11, следовательно, стаканов 3, роликов 6 и размещенных между ними втулок 7 с переменной в окружном направлении жесткостью. При этом изменяется жесткость упругой муфты. 2 ил.

1539415

Изобретение относится к машиностроению и судостроению, н частности для соединения валов силовых агрегатов, может быть использована в испытательных стендах для апределения резонансных частот вращения валов агрегатов и апр<..деления напряжений в валах при резонансе.

Цель изобретения — повышение эффективности гашения крутильных колебаний путем обеспечения автоматической замены программ зависимости жесткости муфты от числа оборотов.

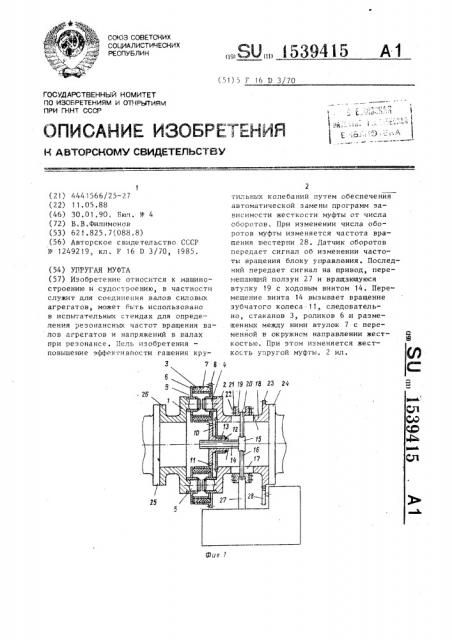

На фиг.1 изображена упругая муфта, общий вид; на фи-"..2 — блок-схема устройства регулирования жесткости муфты.

Упругая муфта содержит две установленные с осевым зазором палумуфты

1 и 2. На торце палумуфты 2 равномерно по окружности расположены с возможностью вращения цилиндрические стаканы 3 на пальцах 4, а на торце полумуфты 1 установлены на пальцах 5 с возможностью вращения ролики 6, которые охватываются упругими втулками 7, размещенными в цилиндрических стаканах 3 и выполненными с переменной в акру;кнсм направлен и жесткостью. Стаканы 3 имеют зу бч з...:; венцы Я и ограничены ка:< и. ролики ат смещения в осевом на1-.равлении упругими разрезными шайб.ми 9, Н диске 10, жестка закрепленном на палумуфте 2, установлена сс.асва пот ;-муфте 2 с вазмажнасгью вращения входящее в устройства для р;:гулиравания жесткости зубчатое кале:и 11. взаимодействующее с зубчатыми венцами 8 стаканов 3. Зубчатое калнса 11 ат— раничена ат осевого смещения пруг ай разрезной шайбой 12 и снабжена втулкой 13 с ходовой резьбой, установленной на ходовом винте 14.

Голонка 15 винта 14 соединена стержнями 16 через пазы 17 ь стенке

18 цилиндрического участка палумуфты 2 с разъемной втулксй 19, снабженной кольцевым пазом 20 и выполненной из двух - астей, «зединенных посредством щек 21 и резьбавых элементов 22.

Палумуф га 2 снабжена зубчатым венцом 23 и «аадинена « валам 24, па лумуфта 1 саед::,вена с валом 25

«ðeäñòâèì фланца 26. У«трайствс для регулирования жесткости имеез пс зун 27,, входящий в паз 20 втулки 19, шестерню 28, взаимодействующую с зубчатым венцам 23. Кроме того, устройство содержит также силовой цилиндр

29, датчик перемещений 30, датчик оборотов 31 с шестерней 28, распределительное устройство с золотником

32 и приводом 33, блок управления

34. В цилиндре 29 размещен поршень

35 со штоком 36, несущим неподвижно закрепленный ползун 27 и взаимодействующий с датчиком перемещений

30. Камеры 37 и 38 цилиндра 29 соединены трубами 39 и 40 с золотником 32, к которому подсоединен напорный трубопровод 4 1 и сливной труаапровод 42. Блок управления 34 линиями связи 43-45 соединен соответственно с датчиком оборотов 31, датчиком перемещений 30 v. с приводом

33 золотника 32, имеющего три положения: левое, когда напорный трубопровод 41 соединяется с камерой

38, а сливной трубопровод 42 сообщается с камерой 37; нейтральное, когда камеры 37 и 38 закрыты, разобщены с трубопроводами 41, 42; правое, когда напорный трубопровод 41 соединяется с камерой 37, а сливной труба. ровод 42 сообщается с камерой 38.

Упругая муфта работает следующим .,-,=раз см.

При изменении числа оборотов муфты (вала двигателя) изменяется частата вращения шестерни 28 датчика оборотов 31, передающего сигнал об изменении час-оты вращения по линии связи 43 блоку управления 34, который дает команду на привод 33 о перемещении золотника 32 из нейтрального положения в правое или в левое положение. Рабочая среда из напорного трубопровода 41 поступает в камеру 37 или в камеру 38. Поршень 35 перемещается, ползун 27 при этом перемещает в осевом направлении вращающуюся втулку 19 и ходовой винт 14.

Перемещение винта 14 вызывает вращение зубчатого колеса 11, следовательно, стаканов 3, роликов 6 и размещенных между ними втулок 7 с переменной в окружном направлении жесткостью, при этом изменяется жесткость упру.-ай муфты (жесткасть ее рабочих уча« гкав). Когда жесткость муфты достигает некоторого значения, апределяеvoro заложенной в блок управления 34

1539415 программой в соответствии с числом оборотов муфты (двигателя), шток 36 занимает в датчике перемещений 30 определенное положение, приняв сигнал, о котором по линии связи 44 блок управления 34 дает команду по линии связи 45 на привод 33 о перемещении золотника 32 в нейтральное положение. При отключении одного из валов в многовальном агрегате, когда меняются условия возникновения резонансных крутильных колебаний валов, от отключенного вала по линии связи (не показана) поступает сигнал в блок управления 34, вызывая в нем введение другой программы, исключающей в новых условиях (при отключенном вале) резонансные колебания и, следовательно, обеспечивающей снижение напряжений в валах от крутильных к оле ба ний . формула изобретения

Упругая муфта, содержащая уста— новленные с осевым зазором ведущую и ведомую полумуфты, на торце ведомой полумуфты равномерно по окружности расположены с возможностью поворота цилиндрические стаканы с зубчатыми венцами, а на ведущей полумуфте установлены с возможностью поворота и размещенаi в пил дпических ста— канах ролики, упругие втулки, установленные между роликами и стаканами и выполненные с пс-вем;:нной в ок5 ружном направлении жес-:костью, а также устройство регулирования жесткости муфты, отличающаяся тем, что, с целью повышения эффективности гашения крутильных колебаний путем обеспечения автоматичЕской замены программ зависимости жесткости муфты от числа оборото; устройство регулирования жесткости выполнено в виде блока управления, зубчатого колеса с приводом поворота в виде силового цилиндра, связанного посредством распределительного устройства с источником давления, 20 закрепленного на штоке силового цилиндра ползуна и связанного с ним ходового винта, соединенного резьбовым соединением с зубчатым колесом, а также датчика оборотов ведо25 мой полумуфты и датчика перемещений ползуна, зубчатое колесо установлено соосно с ведомой полумуфтой и входит в зацепление с зубчатыми венцами стаканов, датчик оборотов и дат3р чик перемещений связаны с входом блока управления, а выход последнего связан с распределительным устройством.
