Центробежная тепловая труба

Центробежная тепловая труба

Иллюстрации

Показать все

Реферат



Изобретение относится к области теплотехники и может быть использовано для передачи тепла во вращающемся теплопередающем устройстве. Центробежная тепловая труба содержит корпус, частично заполненный теплоносителем, с зонами испарения и конденсации. Внутренняя поверхность зоны конденсации имеет в поперечном сечении форму многоугольника 6, в вершинах которого установлены продольные ребра 7, имеющие в поперечном сечении форму трапеции. Большие основания 8 трапеций сопряжены со вписанной в многоугольник 6 окружностью. Теплоноситель испаряется в зоне испарения, конденсируется на гранях многоугольника 6 и больших основаниях 8 трапеции. Наличие ребер в указанных местах позволяет уменьшить толщину пленки конденсата в зоне конденсации и уменьшить ее термическое сопротивление. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (191 (11) (51)5 F 28 D 15,/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (61) 1083062 (21) 4197450/24-06 (22) 17.02.87 (46) 30.01.90. Бюл. У 4 (72) Н.В.Подгорный (33) 621.565.58 (088.8) ГОСУДАРСТВЕННЫЙ НОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

flPH ГКНТ СССР (56) Авторское свидетельство СССР

В 1083062, кл. F 28 D 15/02, 1983. (54) ЦЕНТРОБЕЖНАЯ ТЕПЛОВАЯ ТРУБА (57) Изобретение относится к тепло.технике и может быть использовано для передачи тепла во вращающемся теплопередающем устройстве. Центро= бежная тепловая труба содержит корпус,.частично заполненный теплоно2 сителем, с зонами испарения и коиден« сации. Внутренняя поверхность зоны конденсации имеет в поперечном сечении форму многоугольника 6, в вершинах которого установлены продольные ребра 7, имеющие в поперечном сечении форму трапеции. Большие основания 8 трапеций сопряжены со вписанной в многоугольник 6 окружностью.

Теплоноситель испаряется в зоне испарения, конденсируется на гранях многоугольника 6 и больших основаниях 8 трапеции. Наличие ребер в .указанных местах позволяет уменьшить толщину пленки конденсата в зоне конденсации и уменьшить ее термическое сопротивление. 2 ил.

1539494

Изобретение относится к теплотехнике, а конкретно к центробежным тепловым трубам, и может быть исгользовано для передачи тепла во вращаю- 5 щемся теплопередающем устройстве:

Цель изобретения - повышение теплопередающей способности.

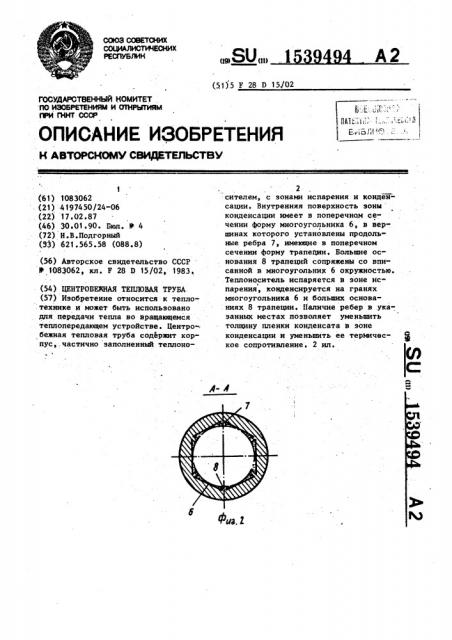

На фиг. 1 показана центробежная тепловая труба, общий вид; на фиг. 2 - 1p поперечное сеченйе трубы в зоне конденсации.

Центробежная тепловая труба содержит корпус 1, частично заполненный теплоносителем 2, с зонами испарения ., 3 и конденсации 4. Между зонами испарения 3 и конденсации 4 на внутрен=. ней поверхности корпуса 1 выполнена кольцевая канавка 5; Внутренняя по,верхность корпуса 1 в зоне конденсации 4 имеет форму многоугольника

6. В вершинах многбугольника 6 расположены продольные ребра 7, имеющие в поперечном сечении форму трапеции.

Большие основания 8 трапеций сопря- 25 жены со вписанной в многоугольник 6 окружностью.

Центробежная труба работает следУющим образом.

Тепло пОдвОдится со сTopoHbl SOHbt 3p испарения 3 через герметичный цилиндрический корпус 1. Теплоноситель 2 испаряется и в виде пара поступает в зону конденсации 4, где конденсируется на внутренней поверхности корпуса 1 (на гранях поверхности в виде правильного многоугольника 6) и отдает тепло. Под действием центробежной силы при вращающейся центро бежной тепловой трубы жидкий тепло.носитель 2 скапливается в вершинах правильного многоугольника 6, причем внутренний слой теплоносителя 2 принимает цилиндрическую форму с окружностью, вписанной в правильный многоугольник 6, так как конденсация в основном происходит на средней части граней. Дополнительная конденсация теплоносителя 2 происходит на большей стороне трапецевидного поперечного сечения продольных ребер 7, а жидкий теплоноситель 2 отбрасывается с этой стороны в вершину правильного многоугольника 6, а из нее движется под гидростатическим напором к кольцевой канавке 5, где скапливается и поступает на стенку зоны испарения.

3. Ребра 7 практически не оказывают влияния на течение теплоносителя в углах, образованных вершинами пра.. вильного многоугольника 6, но значительно снижают термическое сопротивление слоя теплоносителя из-за повышения поверхности конденсации, чем снижают термическое. сопротивление, "пар — корпус зоны конденсации .4".

Формула изобретения

Центробежная тепловая труба по авт. св . Р 1083062, о т л и ч а ющ а я с я тем, что, с целью повышения теплопередающей спосббности, дополнительно на внутренней поверхности корпуса в зоне конденсации в вершинах многоугольника расположены продольные ребра, имеющие в поперечном сечении форму трапеций, большие основания которых сопряжены со вписанной в указанный многоугольник окружностью.

1539494

Составитель С.Ольшанский

Редактор М.Келемеш

Корректор Н.Король

Техред H.äèäûê

Заказ 206 Тираж 530, Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
