Юстировочное устройство

Юстировочное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к оптико-механической промышленности, в частности к устройствам для юстировки оптических элементов. Изобретение позволяет повысить точность юстировки и расширить эксплуатационные возможности устройства. Устройство содержит держатель оптического элемента, установленный в корпусе 5 на опорах 11. На держателе выполнены три бобышки 3 с равнонаклоненными гранями, образующие двухгранные углы. Регулировочные винты 4 установлены в корпусе 5 и взаимодействуют с наклонными гранями. На одной наклонной грани каждой бобышки 3 выполнена канавка 8 для взаимодействия с концом регулировочного винта 4. Опоры 11 держателя 1 представляют собой упругие стержни, один конец которых жестко закреплен в держателе, а другой размещен в отверстии 13 корпуса 5 с возможностью перемещения. 2 ил.

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 5 G 02 В //18

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4428995/24-10 (22) 13,04.88 (46) 30.01,90. Вюл. № (72) А.Е.10рин, С.В.Нестеров, И).И.Матвеев, В.Н.Егоров и В.Н.Акиншин (53) 681.4.072 (088.8) (56) Авторское свидетельство СССР

¹ 862099, кл. G 02 В 87!18, 1979.

/ (54) ИСТИРОВОЧНОЕ УСТРОЙСТВО (57) Изобретение относится к оптикомеханической промышленности, в частности к устройствам для юстировки оптических элементов Изобретение позволяет повысить точность юстировки и расширить эксплуатационные возмож„„Я0„„1539715 А1

2 ности. устройства. Устройство содержит держатель оптического элемента, установленный в корпусе 5 на опорах

11. На держателе выполнены три бобышки 3 с равнонаклонными гранями, образующие двухгранные углы. Регулировочные винты 4 установлены в корпусе 5 и взаимодействуют с наклонными гранями. На одной наклонной грани каждой бобышки 3 выполнена канавка 8 для взаимодействия с концом регулировочного винта 4. Опорь| I1 держателя представляют собой упругие стержни, один конец которых жестко закреплен в держателе, а другой размещен в отверстии 13 корпуса 5 с возможностью перемещения. 2 ил.

1539715

Изобретение относится к оптическому приборостроению, а именно к устройствам для юстировки оптических элементов, и может быть использовано в оптико-механических приборах.

Цель изобретения — повьппение точI ности юстировки и расширение эксплуатационных возможностей устройства.

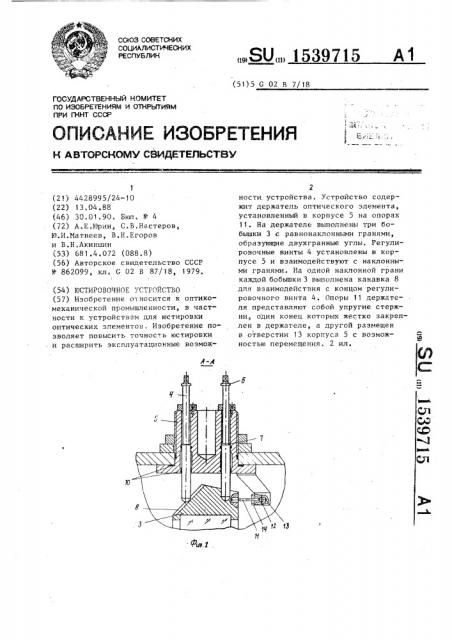

На фиг. 1 представлено юстировочное устройство, на фиг.2 — разрез

А-А на фиг.1, Устройство содержит держатель I оптического элемента 2. На держателе равномерно расположены три бобышки 3 с двумя наклонными гранями, имеющими в сечении вид равнобедренного треугольника. С наклонными гранями бобышек взаимодействуют регулировочные винты 4. На винте выполнена специаль- 2р ная безлюфтная окулярная резьба. Регулировочные винты расположены к наклонным граням бобьппек под углом 45, что позволяет сделать одинаковым линейные перемещения регулировочных 25 винтов и держателя оптического элемента, а также выбрать все люфты.

Регулировочные винты 4 попарно смонтированы в корпусе 5 и снабжены ограничителями хода 6 и 7 в обоих на- 3О

I правлениях. На одной грани бобышки выполнена канавка 8 для взаимодействия с концом регулировочного винта.

Канавка предотвращает проворот держателя с оптическим элементом вокруг оси у. Перечисленные элементы в совокупности образуют механизм поворо" тов.

В случае необходимости при использовании устройства в вакуумной каме40 ре 9 герметичность достигается применением прокладок 10. Опоры 11 держателя выполнены в виде трех гибких стержней, каждый из которых одним концом жестко закреплен в держателе, а на втором имеет шар 12, расположенный в направляющем отверстии 13. От" верстие выполнено с ограничителем 14 в корпусе.

Механизм поворотов позволяет держателю с оптическим элементом совершать линейные перемещения по трем взаимно перпендикулярным осям.

Наличие ограничителя 14 не позво. ляет выпадать держателю оптического элемента при монтаже регулировочных винтов, Юстировку производят следующим образом.

Движение по оси z.

Для осуществления движения вправо держателя 1 оптического элемента 2 нужно вывернуть винты 4, взаимодействующие с правыми наклонными гранями профилированных бобышек 3, на величину юстировки, винты 4, взаимодействующие с левыми наклонными гранями профилированных бобьппек 3, ввернуть на величину юстировки. Для движения в левую сторону все движения проделать в обратном порядке.

Движение по оси у и х.

Для осуществления движения держателя 1 оптического элемента 2. нужно вывернуть пару винтов 4, расположенных в одном корпусе 5, на величину юстировки, а другие винты, попарно расположенный в других корпусах, ввинчивать на величину юстировки.

Угловые перемещения.

Движение держателя 1 оптического элемента 2 осуществляется вдвижением и выдвижением регулировочных винтов

4, расположенных в одном корпусе 5.

Предлагаемое устройство для юстировки оптических элементов обеспечивает жесткую; фиксацию последних в условиях воздействия вибраций, ударов и линейных ускорений, что дает возможность использовать устройство в движущихся объектах. Опоры держателя в процессе юстировки и фиксации не участвуют. Отсутствует промежуточная рамка.

Устройство просто в изготовлении.

Обеспечивается полное выбирание зазоров в механизме поворота. Все это повьппает точность юстировки. Кроме того, устройство позволяет юстировать объекты больших габаритов и массы по трем взаимно перпендикулярным осям и угловым перемещениям. Изменение угла взаимодействия регулировочных винтов с наклонными гранями бобышек на меньший позволяет производить юс" тировку с микрометрической точностью.

Формула изобретения

Юстировочное устройство, содержа- . щее корпус, в котором установлен на опорах с .возможностью перемещения держатель оптического элемента и регулировочные винты, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности юстировки и расширения

1539715

С ос тавитель М. Др уя н

Техред Л.Олийнык Корректор Э.Лончакова

Редактор Н.Киштулинец

Тираж 445

Подписное

Заказ 217

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 экспулатационных возможностей путем увеличения числа степеней свободы перемещения оптического элемента, держатель снабжен тремя равномерно расположенными на его боковой поверхности бобышками на каждой из которых выполнены две равнонаклоненные грани, образующие двугранный угол, регулировочные винты установлены в корпусе против каждой грани с возможностью взаимодействия с ними, а на одной из наклонных граней одной иэ бобышек выполнена канавка, взаимодействующая с концом регулировочного винта, при этом, опоры держателя расположены между бобышками и выполнены в виде упругих стержней, один конец которых жестко закреплен в держателе, 10 а другой размещен в отверстии корпуса с возможностью перемещения.
