Микрополосковая антенна эллиптической поляризации

Микрополосковая антенна эллиптической поляризации

Иллюстрации

Показать все

Реферат



Изобретение относится к антенной технике. Цель изобретения - расширение рабочей полосы частот. В режиме передачи антенны электромагнитная энергия с входного коаксиального кабеля 6 посредством делителя 5 мощности, который осуществляет равное деление мощности с фазовым сдвигом 90°, поступает на два возбуждающих зонда 4. Они с помощью квадратного металлического излучателя 3, расположенного на диэлектрической подложке 1, возбуждают электромагнитные волны эллиптической поляризации. Установленный на металлическом экране 2 металлический штырь 7 деформирует структуру излучаемого электромагнитного поля так, что при выбранных его размерах и размещении расширяется рабочая полоса частот по коэффициенту эллиптичности. При работе в режиме приема антенна имеет аналогичные характеристики. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 Н 01 О 1/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

:фь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4389645/24-09 (22) 09.03.88 (46) 30.01.90. Бюл. В 4 (72) Ф.И,Нагаев и В.Ф.Ць|ганов (53) 621. 396. f>7 7 (088. 8) (56) NTZ, 1975. т.28, N 5, с. 156. (54) МИКРОПОЛОСКОВАЯ АНТЕННА ЭЛЛИПТИЧЕСКОЙ ПОЛЯРИЗАЦИИ (57) Изобретение относится к антенной технике. Цель изобретения †. расширение рабочей полосы .частот. В режиме передачи антенны электромагнитная энергия с входного коаксиального кабеля 6 посредством делителя 5 мощности, который осуществляет равное деление мощности с фазовым сдвио гом-90, поступает на два возбуждающих зонда 4, Они с помощью квадратного металлического излучателя 3, расположенного на диэлектрической подложке 1, возбуждают электромагнитные волны эллиптической поляризации. Установленный на металлическом экране

2 металлический штырь 7 деформирует структуру излучаемого электромагнитного поля так, что при выбранных его размерах и размещении расширяется рабочая полоса частот по коэА.эллиптичности. При работе в режиме приема антенна имеет аналогичные х-ки. 2 ил.

1539875

Изобретение относится к антеннофидерным устройствам и может быть .использовано как в качестве самостоятельной антенны, так и в составе антенных решеток.

Цель изобретения — расширение рабочей полосы частот.

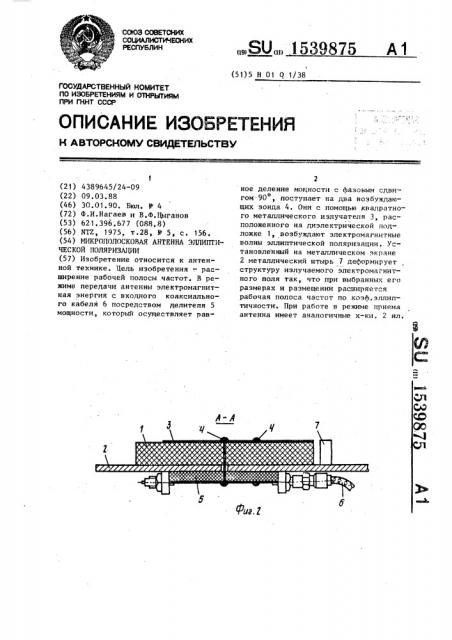

На фиг.1 представлена конструкция микрополосковой антенны эллиптической 10 поляризации, вид сверху; на фиг.2— то же, в разрезе.

Микрополосковая антенна эллиптической поляризации содержит диэлектрическую подложку 1, на одной стороне которой расположен металлический экран 2, а на другой — квадратный металлический излучатель 3, два возбуж дающих зонда 4, делитель 5 мощности, входной коаксиальный кабель Ь, метал- 20 .лический штырь 7. Возбуждающие зонды

4 расположены на ортогональных осях симметрии квадратного металлического .излучателя 3, при этом их первые.концы подключены к квадратному металлическому излучателю 3, а вторые — к соответствующим выходам делителя 5 мощности, сдвиг фаз между которыми равен 90О. Металлический штырь 7 диаметром (0,02-0,03) Д, где Я вЂ” pa6oчая длина волны, и высотой (0,040.06)3 установлен перпендикулярно на металлическом экране 2 на продолжении диагонали квадратного металлического излучателя 3, проходящей между точками расположения возбуждающих

35 зондов 4, на расстоянии (0,01-0,02)A от вершины квадратного металлического излучателя 3.

Микрополосковая антенна эллиптической поляризации работает следующим образом, В режиме передачи электромагнитная энергия с входного коаксиального кабеля 6 посредством делителя 5 мощности, который осуществляет равное деление мощности с фазовым сдвигом

90, поступает на возбуждающие зонды 4, возбуждающие с помощью квадратного металлического излучателя 3электромагнитные волны эллиптической поляризации. установленный на металлическом экране 2 металлический штырь

7 деформирует структуру излучаемого электромагнитного поля так, что при выбранных его размерах и размещении расширяется рабочая полоса частот по коэффициенту эллиптичности, При работе в режиме приема микрополосковая антенна эллиптической поляризации имеет аналогичные характеристики, Формул а и з о б р е т е и и я

Микрополосконая антенна эллиптической поляризации, содержащая диэлектрическую подложку, на одной стороне которой ра.положен металлический экран, а на другой — квадратный металлический излучатель, два возбуждающих зонда, расположенных на ортогональных осях симметрии квадратного металлического и зл учателя, проходящих через середины его сторон, при этом первые концы возбуждающих зондов подключены к квадратному металлическому излучателю, а вторые — к соответствующим выходам делителя мощное.ти, сдвиг фаз между которыми равен 90", о т л и чающая с я тем, что, с целью расширения рабочей полосы частот, введен металлический штырь диаметром (0,02-0,03)Д, где il — рабочая длина волны, и высотой (0,04-0,06)3 у"тановленный перпендикулярно на металлическом экране на продолжении диагонали квадратного металлического излучателя, проходящей между точками расположения возбуждающих зондов, на расстоянии (0,01-0,02)A от вершины квадратного металлического излучателя.
