Генератор импульсов для питания отклоняющих пластин ускорителя

Генератор импульсов для питания отклоняющих пластин ускорителя

Иллюстрации

Показать все

Реферат



Изобретение относится к высоковольтной импульсной технике и может быть использовано в импульсных ускорителях заряженных частиц. Цель изобретения - упрощение генератора и уменьшение длительности фронтов импульса тока ускорителя. Генератор импульсов содержит зарядный резистор 2, через который заряжаются отклоняющие пластины ускорителя 6 и накопительный конденсатор 8 от высоковольтного источника 1. При заряженных отклоняющих пластинах ускорителя 6 частицы будут отклоняться в сторону и не будут попадать в процесс ускорения. При включении тиратронного коммутатора 5 отклоняющие пластины ускорителя 6 быстро разряжаются, а заряженные частицы не отклоняются от своей траектории и попадают в процесс ускорения. При включении тиратронного коммутатора 9 накопительный конденсатор 8 быстро перезаряжает отклоняющие пластины ускорителя 6 через еще не закрывшийся коммутатор 5 и частицы будут отклоняться в противоположную сторону, что удлиняет срок службы мишени. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 5 Н 03 К 3/53

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ.ГКНТ СССР

H А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4431275/24-21 (22) 26.05.88 (46) 30.01.90. Бюл. Р 4 (71) Харьковский государственный университет им. А.M.Ãîðüêîãî (72) В.И.Ушаков и В.И.Тесленко-Пономаренко (53) 621.373(088.8) (56) Гасс В.@. и др. Ускорители XII.

M., 1970, с. 201.

Авторское свидетельство СССР

Р 893109, кл. Н 03 К 3/53, 1980. (54) ГЕНЕРАТОР ИМПУЛЬСОВ ДЛЯ ПИТАНИЯ

ОТКЛОНЯЮЩИХ ПЛАСТИН УСКОРИТЕЛЯ (57) Изобретение относится к высоковольтной импульсной технике и может быть использовано в импульсных ускорителях заряженных частиц. Цель изобретения — упрощение генератора и уменьшение длительности фронтов им„„SU„„1539970 А 1

2 пульса тока ускорителя. Генератор импульсов содержит зарядный резистор 2, через который заряжаются отклоняющие пластины ускорителя 6 и накопительный конденсатор 8 от высоковольтного исв точника 1. При заряженных отклоняющих пластинах ускорителя 6 частицы будут отклоняться в сторону и не будут ,попадать впроцесс ускорения. При включении тиратронного коммутатора 5 отк-лоняющие пластины ускорителя 6 быстро разряжаются, а заряженные частицы .не отклоняются от своей траектории и попадают в процесс ускорения. При включении тиратронного коммутатора 9 накопительный конденсатор 8 быстро перезаряжает отклоняющие пластины ускорителя 6 через еще не закрывшийся коммутатор 5 и частицы будут отклоняться в противоположную сторону, что удлиняет срок службы мишени.

1 ил.

1539970

Изобретение относится к высоковольтной импульсной технике и может быть использовано в импульсных ускорителях заряженных частиц для получения импульса тока регулируемой длительности с коротким фронтом и спадом.

Цель изобретения — упрощение и .уменьшение длительности фронтов им- 1п пульса тока ускорителя.

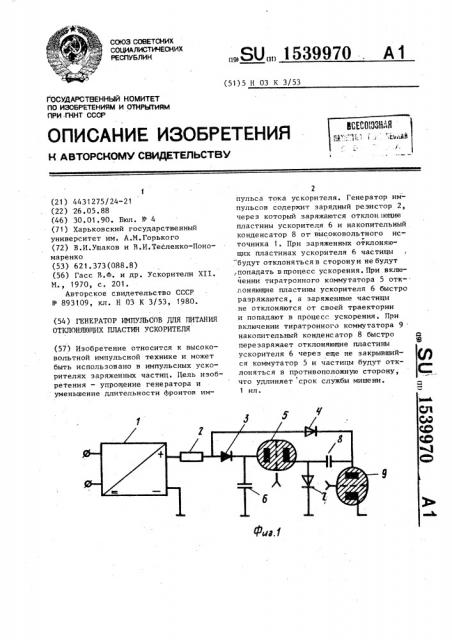

На фиг. 1 приведена принципиальная схема генератора; на фиг, 2 — осциллограммы его работы: а, б — управляющие импульсы на тиратронных коммута- 15 торах; в — импульсы напряжения на отклоняющих пластинахускорителя;г,д— форма тока ускорителя до отклоняющих пластин и после прохождения их соответственно.- 29

Генератор импульсов для питания отклоняющих пластин ускорителя содержит высокочастотный источник 1 нап-. ряжения, к положительному выводу которого подсоединен зарядный резистор 25

2, второй вывод которого соединен с анодами диодов 3 и 4. Анод первого тиратронного коммутатора 5 соединен с катодом диода 3 и одной из отклоняющих пластин ускорителя 6. При этом катод первого тиратронного коммутатора 5 соединен с анодом диода 7 и выводом накопительного конденсатора 8, второй вывод которого соединен с анодом второго тиратронного комму35 татара 9 и катодом диода 4. Отрицательный вывод высоковольтного источ. ника 1 напряжения, вторая отклоняющая пластина ускорителя 6, катод диода 7 и катод тиратрокного коммутатора 9 соединены с общей шиной.

Генератор импульсов для питания отклоняющих пластин ускорителя работает следующим образом.

В исходном состоянии отклоняющие пластины ускорителя 6 и накопительный конденсатор 8 через зарядный резистор 2 заряжены до напряжения высоковольтного источника 1 напряжения, причем зарядный так накопительного конденсатора 8 проходит через два диода 4 и 7. Так как отклоняющие пластины ускорителя 6 заряжены, частицы отклоняются в сторону после прохождения пластин и не попадают в э5 процесс ускорения.

Для формирования фронта импульса тока ускорителя в момент времени (фиг. 2,a) поджигающим импульсом открывается первый тиратронный коммутатор 5. При этом отклоняющие пластины ускорителя 6 разряжаются через него и диод 7 (фиг. 2,в). Следовательно, частицы ке отклоняются от своей траектории, проходя через разряженные отклоняющие пластины ускорителя

6, и попадают в процесс ускорения.

При формировании спада импульса тока в заданный момент времени t> (фиг.2, в), определяемый необходимой длительностью импульса тока ускорителя, поджигающим импульсом открывается второй тиратронный коммутатор 9. При этом заряд отклоняющих пластин ускорителя

6 происходит по цепи положительно заряженная обкладка накопительного конденсатора 8 — второй тиратронный коммутатор 9 — отклоняющие пластины ускорителя 6 — первый тиратронный коммутатор 5, в котором еще не окончился процесс деионизации, — отрицательная заряженная обкладка накопительного конденсатора 8 ° После заряда отклоняющих пластий ускорителя 6 тиратронные коммутаторы запираются. При этом отклоняющие пластины ускорителя 6 начинают перезаряжаться,от высоковольтного источника 1 напряжения через зарядный резистор

2, однако его величина большая, поэтому на отклоняюших пластинах длительное время (больше длительности тока ускорителя) поддерживается напряжение обратной полярности. Следовательно, частицы отклоняются в противоположную сторону по отношению к частицам, отклоненным при формировании франта импульса тока, что удлиняет срок службы мишени. Накопителькый конденсатор 8 дозаряжается между импульсами тока ускорителя по цепи положительный вывод высоковольтного источника 1 напряжения — зарядный резистор 2 - диод 4 †. накопительный кокдексатор 8 — диод 7 — отрицательный вывод высоковольтного источника 1 напряжения, Форма импульса до отклоняющих пластик и после ких показана фиг. 2 (r, д).

Формула и з о б р е т е к и я

Генератор импульсов для питания отклоняющих пластин ускорителя, содержащий высоковольтный источник напряжения, отрицательный вывод которого соединен с общей шиной, а полоСоставитель И.Белякова

Техред М.Дндык Корректор N.Пожо Редактор Л.Веселовская

Тираж 646 Подписное

Заказ 229

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðîä, ул. Гагарина,101

5 153997 жительный — с одним выводом зарядного резистора, накопительный конденсатор, отличающийся тем, что, с целью упрощения и уменьшения

5 длительности фронтом импульса тока ускорителя, введены два тиратронных коммутатора и три диода, причем аноды первого и второго диодов соединены с вторым выводом зарядного резистора, катод первого диода соединен с одной из отклоняющих пластин и анодом первого тиратронного коммутатора, ка тод первого тиратронного коммутатора подсоединен к аноду третьего диода и одному из выводов накопительного конденсатора, второй вывод которого соединен с катодом второго диода и анодом второго тиратронного коммутатора, катод которого, вторая отклоняющая пластина ускорителя и катод третьего диода соединены с общей шиной.
