Реферат



Изобретение относится к электротехнике. Цель изобретения - повышение точности поддержания режима нагрева путем учета изменения удельного сопротивления нагреваемого изделия. Для достижения цели сигнал с первого блока деления 5, пропорциональный сопротивлению системы индуктор-изделие через блок переключения 6 направляется в запоминающий блок 7 и во второй блок деления 9, в котором формируется сигнал, пропорциональный относительной величине полного сопротивления системы индуктор-изделие, который и является сигналом управления. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1

„„SU„„154 (51) 5 Н 05 В 6/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГКНТ СССР,(21) 4443871/24-07 (22) 20.06.88 (46) 30.01.90. Бюл. М 4

:(71) Московский энергетический институт (72) А.Е.Кувалдин, А.И.Нечаев, Y..Â.Tèòoâ и Д.С.Мещеряков (53), 621.365.52 (088.8) (56). Электрооборудование и автоматика электротермических установок:

Справочник/Иод ред. A.П.Альтгаузвна и др. — М.: Энергия, 1978 с.213-,217.

Авторское свидетельство СССР

1 1350847, кл. H. 05 В 6/06,,1986, (54) ИНДУКЦИОННАЯ УСТАНОВКА ДЛЯ

НАГРЕВА ФЕРРОМАГНИТНЫХ ИЗДЕЛИЙ

2 (5/) Изобретение относится к электротехнике..Цель изобретения — повышение точности поддержания режима нагрева путем учета изменения удельного сопротивления нагреваемого изделия. Для достижения цели сигнал с первого блока деления 5, пропорциональный сопротивлению системы индуктор-изделие через блок переключения б направляется в запоминающий блок 7 и во второй блок деления 9, в котором формируется сигнал, пропорциональный относительной величине полного сопротивления системы индуктор-изделие,,который и является сигналом управления. 2 ил.

Изобретение относится к индукционному нагреву и может быть использова-! но при нагреве феррома:.-нитных иэделий.

Цель изобретения — повышение точности поддержания режима нагрева путем учета изменения удельного сопротивления нагреваемого иэделия„

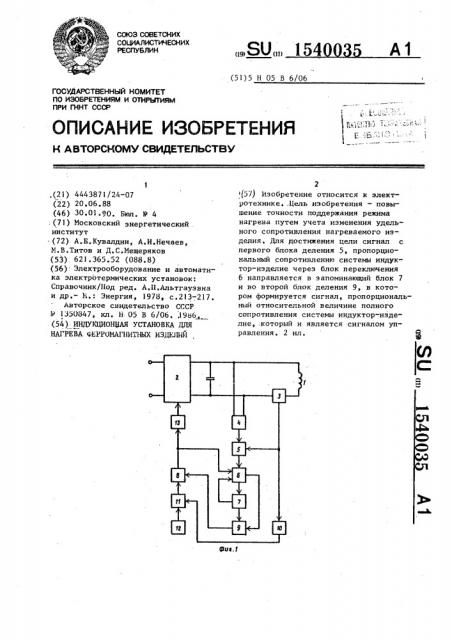

На фиг,l представлена структур ная схема устройства; иа фиг.2 — схе-! ма запоминающего устройства.
